СИСТЕМА КОНДИЦИОНИРОВАНИЯ

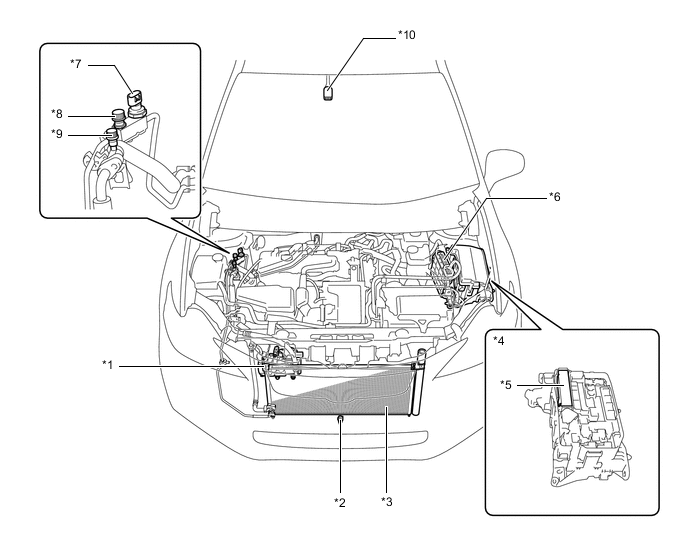

| *1 | Компрессор с электродвигателем в сборе - Инвертор системы кондиционирования - Электродвигатель компрессора |
*2 | Датчик температуры окружающего воздуха |
| *3 | Конденсатор системы кондиционирования в сборе | *4 | Блок реле моторного отсека |
| *5 | Интегрированное реле | *6 | ECM |
| *7 | Датчик давления системы кондиционирования | *8 | Рабочий клапан высокого давления |
| *9 | Рабочий клапан низкого давления | *10 | Датчик влажности |

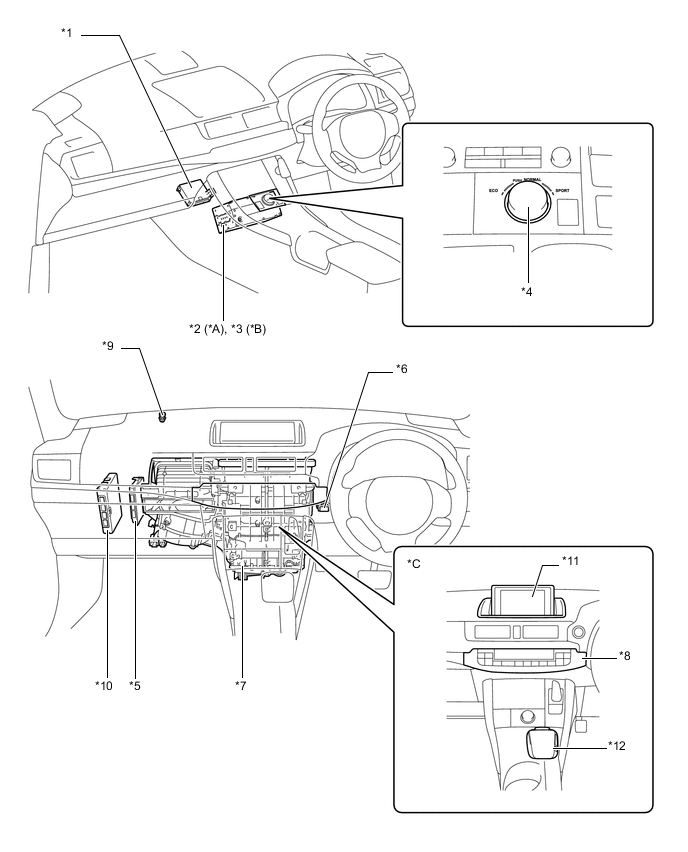

| *A | для моделей с системой навигации с жестким диском | *B | для моделей с системой навигации с DVD |
| *C | Для моделей с системой навигации | - | - |
| *1 | Блок управления системой кондиционирования | *2 | Блок управления системой навигации в сборе |
| *3 | Дисплей модуля системы навигации и индикации | *4 | Выбор режима движения - Переключатель ECO MODE |
| *5 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | *6 | Датчик температуры воздуха в салоне |
| *7 | Кондиционер | *8 | Блок управления системой кондиционирования в сборе - Цепь модуля центральной консоли |
| *9 | Датчик автоматического управления освещением | *10 | ЭБУ распределения питания |
| *11 | Центральная облицовка панели управления в сборе (многофункциональный дисплей) | *12 | Сенсорный пульт дистанционного управления |

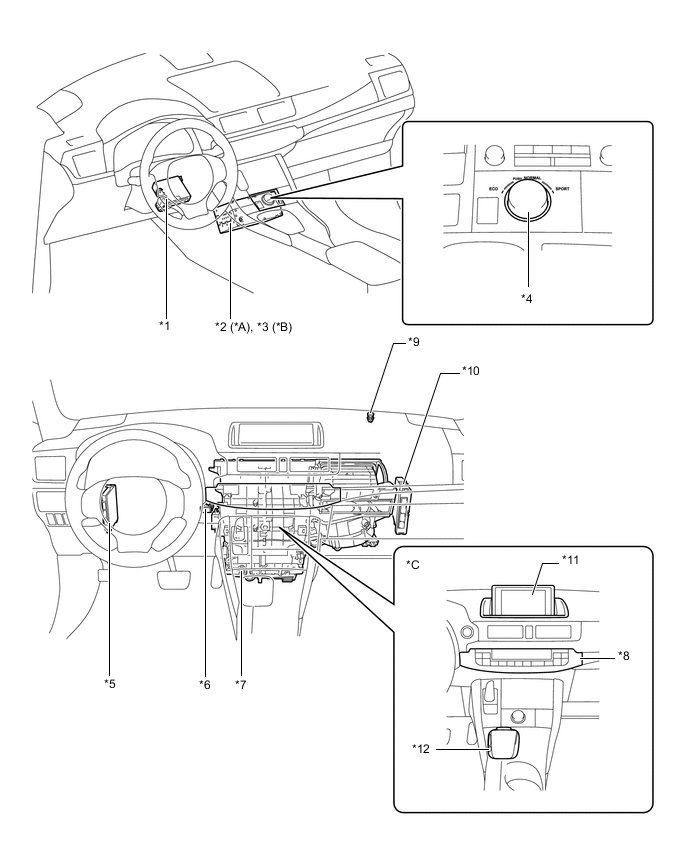

| *A | для моделей с системой навигации с жестким диском | *B | для моделей с системой навигации с DVD |
| *C | Для моделей с системой навигации | - | - |
| *1 | Блок управления системой кондиционирования | *2 | Блок управления системой навигации в сборе |
| *3 | Дисплей модуля системы навигации и индикации | *4 | Выбор режима движения - Переключатель ECO MODE |
| *5 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | *6 | Датчик температуры воздуха в салоне |
| *7 | Кондиционер | *8 | Блок управления системой кондиционирования в сборе - Цепь модуля центральной консоли |
| *9 | Датчик автоматического управления освещением | *10 | ЭБУ распределения питания |
| *11 | Центральная облицовка панели управления в сборе (многофункциональный дисплей) | *12 | Сенсорный пульт дистанционного управления |

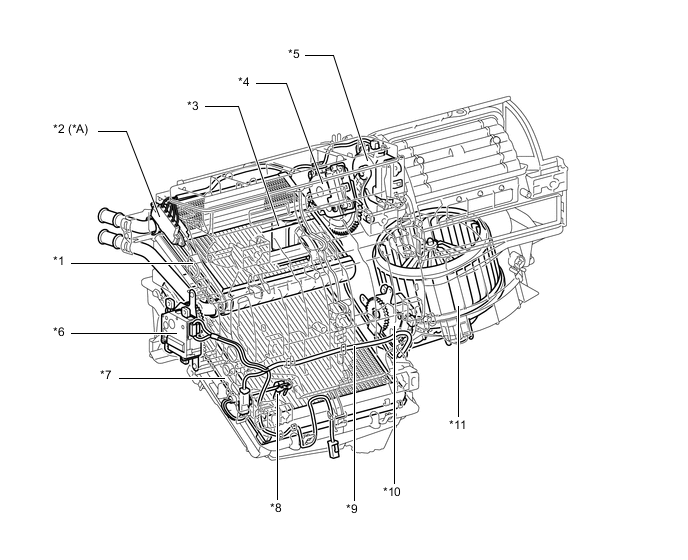

| *A | Для моделей с подогревателем PTC | - | - |
| *1 | Блок радиатора отопителя в сборе | *2 | Устройство быстрого подогрева в сборе |
| *3 | Клапан компенсации расширения системы кондиционирования | *4 | Сервопривод заслонки распределения потоков воздуха в сборе |
| *5 | Сервопривод заслонки рециркуляции воздуха в салоне и подачи свежего воздуха в сборе | *6 | Сервопривод смесительной заслонки в сборе (привод) |
| *7 | Испаритель системы кондиционирования № 1 в сборе | *8 | Датчик температуры испарителя (термистор системы кондиционирования № 1) |
| *9 | Жгут проводов системы кондиционирования в сборе | *10 | Сервопривод смесительной заслонки в сборе (со стороны пассажира) |
| *11 | Электродвигатель вентилятора с вентилятором в сборе | - | - |
