СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ

Многофункциональный дисплей

1. Режим перпендикулярной парковки




   • Режим перпендикулярной парковки включает: режим парковки с отображением парковочных направляющих линий, режим парковки без использования направляющих линий и режим парковки с использованием расчетных направляющих линий. Первоначально (по умолчанию) для перпендикулярной парковки устанавливается режим отображения расчетных направляющих линий.

   • Режимы монитора заднего вида переключаются нажатием экранной кнопки переключения режима отображения. (для моделей с режимом помощи при параллельной парковке)



     Обозначения на рисунке

     *a	Режим парковки с отображением парковочных направляющих линий	*b	Режим без использования направляющих линий
     *c	Режим отображения расчетных линий курса	*d	Экранная кнопка выбора режима отображения
     *e	Изображения на рисунках приведены только в качестве примера. Изображения могут отличаться от реальных экранов автомобиля.	-	-

   • Режим перпендикулярной парковки можно настроить на экране настройки направляющих линий камеры заднего вида в настройках автомобиля. (для моделей без режима помощи при параллельной парковке)



     Обозначения на рисунке

     *a	Режим отображения расчетных линий курса	*b	Режим парковки с отображением парковочных направляющих линий
     *c	Режим без использования направляющих линий	-	-

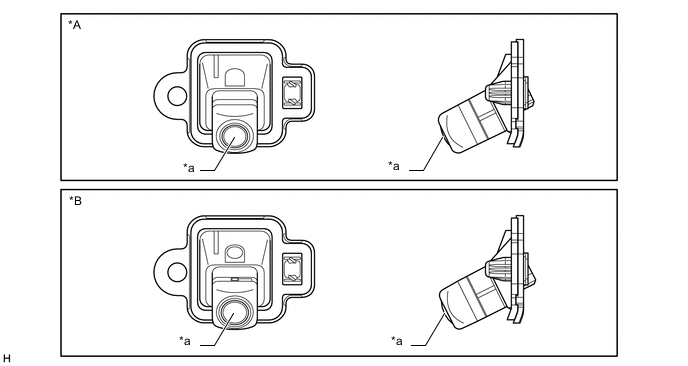

   • В режиме перпендикулярной парковки на изображение заднего вида из автомобиля накладываются неподвижные направляющие линии. По этим линиям можно ориентироваться при движении задним ходом.

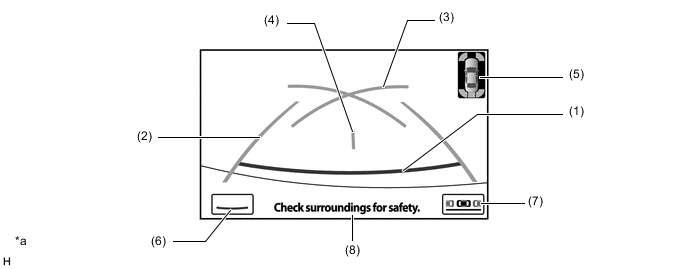

   • Следующая схема содержит описание дисплея в режиме отображения с использованием парковочных направляющих линий.



     Обозначения на рисунке

     *a

     Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

     -

     -

     Позиция		Описание
     (1)	Линия, ограничивающая маневр в продольном направлении (красная)	Показывает положение на поверхности земли на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
     (2)	Линия, ограничивающая маневр автомобиля по ширине (синяя)	Показывает расчетную ширину автомобиля.
     (3)	Парковочная направляющая линия (синяя)	Указывает путь автомобиля при полном повороте рулевого колеса.
     (4)	Направляющая линия оси автомобиля (синяя)*1	Указывает расчетное положение середины автомобиля на поверхности.
     (5)	Пиктограмма системы ультразвуковой локации*2	Если во время работы интуитивной системы помощи при парковке обнаруживается препятствие, отображается приблизительное расстояние между автомобилем и препятствием.
     (6)	Кнопка переключения режима отображения*3	Нажатие этой кнопки изменяет режим отображения.
     (7)	Кнопка выбора режима парковки*3	Нажатие этой кнопки приводит к включению режима параллельной парковки.
     (8)	Область вывода предупреждающих сообщений	Область, в которой отображаются предупреждающие сообщения.




   • *1: для моделей без режима помощи при парковке в ряд

   • *2: для моделей с сенсорной системой помощи при парковке LEXUS

   • *3: для моделей с режимом помощи при парковке в ряд

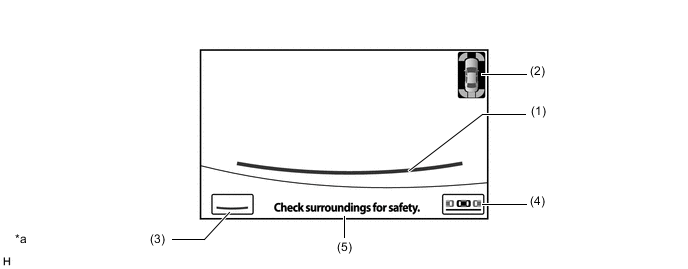

   • Следующая схема содержит описание дисплея в режиме отображения без использования направляющих линий.



     Обозначения на рисунке

     *a

     Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

     -

     -

     Позиция		Описание
     (1)	Линия, ограничивающая маневр в продольном направлении (красная)	Показывает положение на поверхности земли на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
     (2)	Пиктограмма системы ультразвуковой локации*1	Если во время работы интуитивной системы помощи при парковке обнаруживается препятствие, отображается приблизительное расстояние между автомобилем и препятствием.
     (3)	Кнопка переключения режима отображения*2	Нажатие этой кнопки изменяет режим отображения.
     (4)	Кнопка выбора режима парковки*2	Нажатие этой кнопки приводит к включению режима параллельной парковки.
     (5)	Область вывода предупреждающих сообщений	Область, в которой отображаются предупреждающие сообщения.




   • *1: для моделей с сенсорной системой помощи при парковке LEXUS

   • *2: для моделей с режимом помощи при парковке в ряд

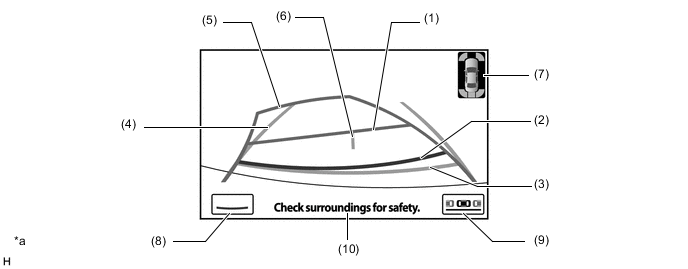

   • Следующая схема содержит описание дисплея в режиме отображения с использованием расчетных направляющих линий.



   Обозначения на рисунке

   *a

   Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

   -

   -

   Позиция		Описание
   (1)	Линия, ограничивающая маневрирование в продольном направлении (желтая)	Перемещается вместе с расчетными направляющими линиями синхронно с движением рулевого колеса. Центральная точка линии соответствует положению на поверхности на расстоянии приблизительно 1,0 м (3,3 фута) позади заднего бампера.
   (2)	Линия, ограничивающая маневр в продольном направлении (красная)	Перемещается вместе с расчетными направляющими линиями синхронно с движением рулевого колеса. Центральная точка линии соответствует положению на поверхности на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
   (3)	Линия, ограничивающая маневр в продольном направлении (синяя)	Показывает положение на поверхности земли на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
   (4)	Линия, ограничивающая маневр автомобиля по ширине (синяя)	Показывает расчетную ширину автомобиля.
   (5)	Расчетная линия курса (желтая)	Перемещается синхронно с движением рулевого колеса, показывая расчетный курс движения автомобиля задним ходом.
   (6)	Направляющая линия оси автомобиля (синяя)*1	Указывает расчетное положение середины автомобиля на поверхности.
   (7)	Пиктограмма системы ультразвуковой локации*2	Если во время работы интуитивной системы помощи при парковке обнаруживается препятствие, отображается приблизительное расстояние между автомобилем и препятствием.
   (8)	Кнопка переключения режима отображения*3	Нажатие этой кнопки изменяет режим отображения.
   (9)	Кнопка выбора режима парковки*3	Нажатие этой кнопки приводит к включению режима параллельной парковки.
   (10)	Область вывода предупреждающих сообщений	Область, в которой отображаются предупреждающие сообщения.




   • *1: для моделей без режима помощи при парковке в ряд

   • *2: для моделей с сенсорной системой помощи при парковке LEXUS

   • *3: для моделей с режимом помощи при парковке в ряд

2. Режим парковки в ряд (для моделей с режимом помощи при параллельной парковке)




   • Параллельная парковка возможна с использованием следующих двух режимов отображения: стандартного режима и режима уменьшенного расстояния.

   • Режим уменьшенного расстояния предназначен для ситуаций, когда места для парковки меньше, чем обычно.

   • Последний использовавшийся режим отображения - начальный (по умолчанию) режим парковки в ряд.



   Обозначения на рисунке

   *a	Стандартный режим	*b	Режим уменьшенного расстояния
   *a	Расстояние, необходимое для парковки	*b	Состояние дисплея




   • Структура экрана в стандартном режиме параллельной парковки и в режиме уменьшенного расстояния одинакова.

   • Расположение направляющих линий, отображаемых в режиме параллельной парковки, изменяется в зависимости от маневров парковки.



     Позиция		Описание
     (1)	Черно-желтый вертикальный шест	Обозначает исходное положение для начала параллельной парковки
     (2)	Синий контур	Обозначает требуемое конечное положение при парковке. Исчезает, как только автомобиль начинает движение задним ходом.
     (3)	Синяя кривая линия	Показывает часть расчетной траектории наружной стороны автомобиля, когда рулевое колесо до упора поворачивается вправо или влево.
     (4)	Расчетная линия курса (желтая)	Отображаются те же направляющие линии, что и в режиме перпендикулярной парковки.
     (5)	Линия, ограничивающая маневр автомобиля по ширине (синяя)	Показывает расчетную ширину автомобиля.
     (6)	Линия, ограничивающая маневрирование в продольном направлении (желтая)	Перемещается вместе с расчетными направляющими линиями синхронно с движением рулевого колеса. Центральная точка линии соответствует положению на поверхности на расстоянии приблизительно 1,0 м (3,3 фута) позади заднего бампера.
     (7)	Линия, ограничивающая маневр в продольном направлении (красная)	Перемещается вместе с расчетными направляющими линиями синхронно с движением рулевого колеса. Центральная точка линии соответствует положению на поверхности на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
     (a)	Кнопка включения/выключения экрана режима уменьшенного расстояния	Используется для переключения между стандартным режимом и режимом уменьшенного расстояния.
     (b)	Экранная кнопка выбора режима парковки	Производит переключение между режимом парковки в ряд и режимом перпендикулярной парковки.
     (c)	Область вывода предупреждающих сообщений	Область, в которой отображаются предупреждающие сообщения.

Режим парковки с использованием расчетных направляющих линий (перпендикулярная парковка)

1. Чтобы припарковать автомобиль на стоянке при перпендикулярной парковки в режиме отображения расчетных линий курса, выполните следующие действия:




   1. Выберите задний ход (R).

   2. Выберите режим перпендикулярной парковки.*

      *: для моделей с режимом помощи при параллельной парковке

   3. Выберите режим отображения расчетных линий курса.

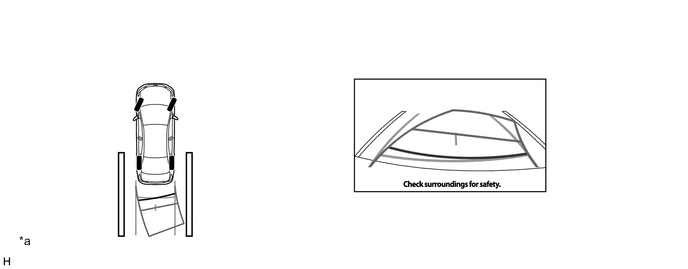

   4. На многофункциональном дисплее появится изображение, показанное ниже.



      Обозначения на рисунке

      *a

      Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

      -

      -

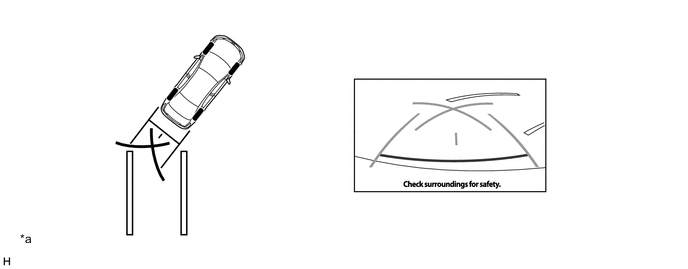

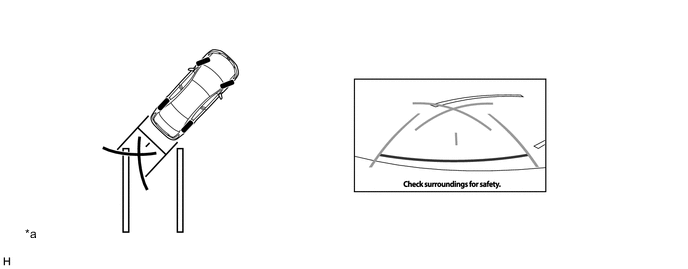

   5. Поверните рулевое колесо так, чтобы расчетные направляющие линии оказались в месте стоянки, и осторожно начните двигаться назад.



      Обозначения на рисунке

      *a

      Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

      -

      -

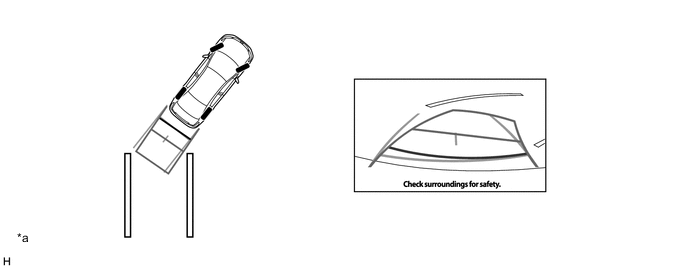

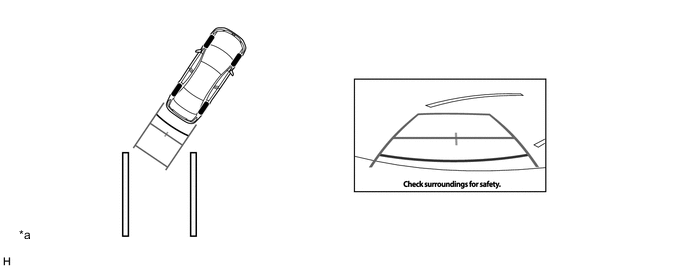

   6. Когда задняя часть автомобиля окажется в месте стоянки, поверните рулевое колесо, чтобы уравнять расстояния слева и справа между направляющими линиями, ограничивающими маневр автомобиля по ширине, и нанесенными краской линиями разметки места стоянки.

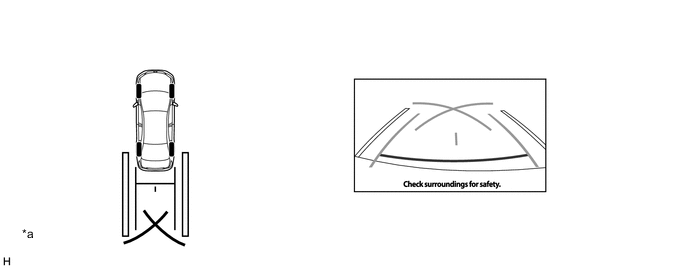

   7. Добившись параллельности линий, ограничивающих маневр автомобиля по ширине, и размеченных краской боковых линий места стоянки, выровняйте положение рулевого колеса, а затем начните осторожно двигаться задним ходом до тех пор, пока автомобиль полностью не окажется в месте стоянки.



      Обозначения на рисунке

      *a

      Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

      -

      -

Режим парковки в ряд (для моделей с режимом помощи при параллельной парковке)

1. Чтобы припарковать автомобиль на стоянке с использованием режима параллельной парковки, выполните следующую процедуру:




   1. Остановите автомобиль параллельно краю дороги или обочине таким образом, чтобы расстояние до припаркованного автомобиля составляло приблизительно 1 м (3,3 фута), примерно на полкорпуса впереди припаркованного автомобиля.



      Обозначения на рисунке

      *a

      Примерно 1 м (3,3 фута)

      *b

      Предполагаемое положение парковки

   2. Установите рулевое колесо прямо и переместите рычаг переключения передач в положение заднего хода (R).

   3. Выберите режим параллельной парковки.

   4. На многофункциональном дисплее появится изображение, показанное ниже.



   5. Двигайтесь задним ходом и остановитесь, когда черная и желтая вертикальная линия предполагаемого места парковки совпадет с задним краем припаркованного автомобиля.



      Обозначения на рисунке

      *a

      Черно-желтый вертикальный шест

      -

      -

   6. В процессе поворота рулевого колеса на экране появится синий контур. В этот момент, если рулевое колесо повернуто на угол более 90 градусов, черная и желтая вертикальные линии напротив заданного места парковки исчезнут.



      Обозначения на рисунке

      *a

      Синий контур

      -

      -

   7. Продолжайте поворачивать рулевое колесо, смещая при этом синий контур в направлении предполагаемого места парковки, пока контур не примет вид, показанный на рисунке ниже. Продолжайте поворачивать рулевое колесо до тех пор, пока синий контур не будет совмещен с предполагаемым местом парковки.



      Обозначения на рисунке

      *a

      Синий контур

      -

      -

   8. Однако если рулевое колесо повернуто на слишком большой угол, появится сообщение, показанное на рисунке ниже, и синий контур станет красным, указывая на то, что дальнейшая помощь невозможна. Кроме того, если ваш автомобиль находится слишком далеко от обочины дороги, аналогичная ситуация возникнет даже при установке синего контура в нормальное положение.



      Обозначения на рисунке

      *a

      Синий контур изменяет цвет на красный

      -

      -

   9. Синяя вертикальная линия и синяя целевая рамка исчезнут, и в направлении предполагаемого места парковки будет проведена синяя кривая линия.



      Обозначения на рисунке

      *a

      Синяя кривая линия

      -

      -

   10. Удерживайте рулевое колесо в этом положении и продолжайте движение задним ходом. Остановитесь, когда синяя кривая линия коснется левого края предполагаемого места парковки.



   11. Когда автомобиль остановится, поверните рулевое колесо до упора в противоположном направлении. После этого появится такая же линия, что и в режиме перпендикулярной парковки, как показано на рисунке ниже.



   12. Используя направляющие линии, ограничивающие маневрирование в продольном направлении, медленно двигайтесь задним ходом, пока автомобиль на встанет параллельно краю дороги или обочине, следя при этом за автомобилями спереди и сзади. Парковочный маневр будет завершен, как только автомобиль встанет параллельно.
