СИСТЕМА ВПУСКА


  1. КОНСТРУКЦИЯ


    1. Воздушный фильтр в сборе


      1. Используется бумажный фильтрующий элемент воздушного фильтра.

      2. Для снижения шума воздуха и улучшения дальнейшей бесшумности на впуске предусмотрен резонатор.

        A004VAYE03
        Обозначения на рисунке
        *1 Крышка воздушного фильтра в сборе *2 Фильтрующий элемент воздушного фильтра в сборе
        *3

        Входной патрубок воздушного фильтра № 1

        - Резонатор воздухозаборника

        		 *4 Корпус воздушного фильтра в сборе
        *5 Шланг воздушного фильтра - -

    2. Корпус дроссельной заслонки в сборе


      1. В корпусе дроссельной заслонки объединены датчик положения и электродвигатель привода дроссельной заслонки. При этом в нем отсутствуют соединительные кабели. Такая конструкция способствует значительному повышению качества управления дроссельной заслонкой.

      2. Для управления дроссельной заслонкой используется электродвигатель постоянного тока с превосходной характеристикой и минимальной потребляемой мощностью. ECM изменяет продолжительность включения для каждого направления и амплитуду тока, протекающего через электродвигатель привода дроссельной заслонки, тем самым регулируя угол поворота дроссельной заслонки.

        B0022PZE09
        Обозначения на рисунке
        *1 Электродвигатель привода дроссельной заслонки *2 Датчик положения дроссельной заслонки
        *3 Дроссельная заслонка *4 Возвратная пружина

    3. Впускной коллектор


      1. Для уменьшения массы и количества тепла, выделяемого головкой блока цилиндров в сборе, впускной коллектор изготавливается из пластмассы. При этом снижается температура воздуха на впуске, и повышается КПД воздухозабора.

      2. Во впускной коллектор встроена камера РОГ, равномерно распределяющая газы РОГ между цилиндрами.

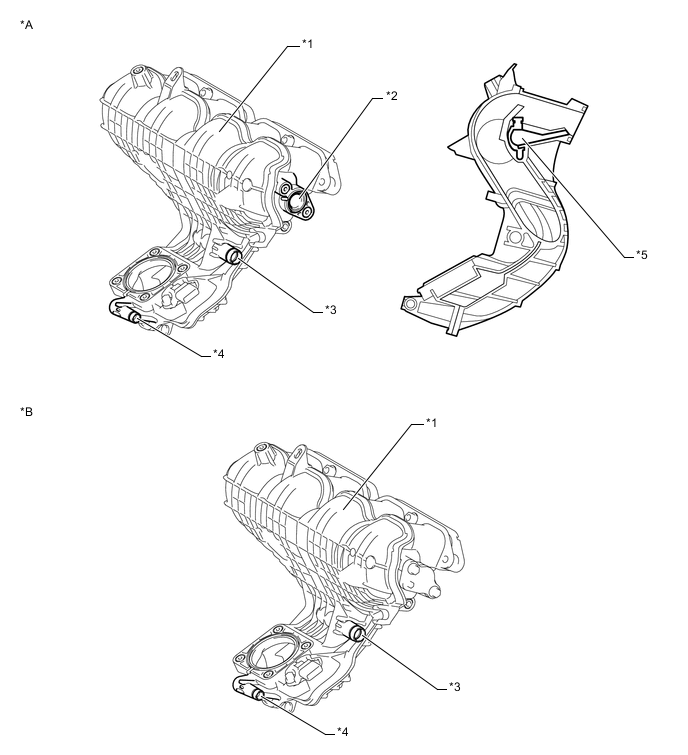

        A004V9FE02
        Обозначения на рисунке
        *A Для моделей с управлением рециркуляцией отработавших газов *B Модели без управления рециркуляцией отработавших газов
        *1 Впускной коллектор *2 Канал РОГ
        *3 Канал PCV *4 Канал продувки
        *5 Камера РОГ - -
