СИСТЕМА КРУИЗ-КОНТРОЛЯ

НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

1. Основные узлы системы круиз-контроля выполняют следующие функции:

   Устройство		Функция

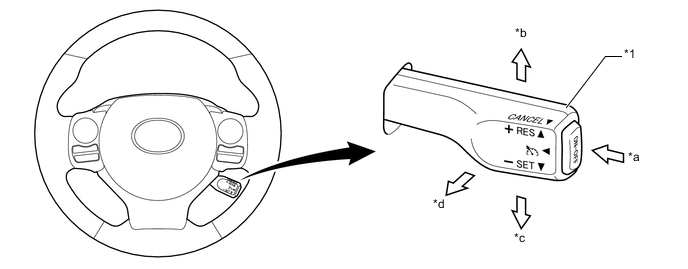

   Выключатель круиз-контроля	Кнопка ON-OFF (ВКЛ-ВЫКЛ)	Включает и выключает систему круиз-контроля.
   	Переключатель CANCEL	Сигнал отмены передается в ЭБУ распределения питания при нажатии данного переключателя.
   	Переключатель + RES	Данный переключатель позволяет выполнить ускорение и восстановить заданную скорость. Сигнал передается в ЭБУ распределения питания при нажатии данного переключателя.
   	Переключатель -SET	При нажатии данного переключателя включается функция замедления, и в ЭБУ распределения питания передаются сигналы заданной скорости автомобиля.
   ЭБУ распределения питания		Управляет всеми функциями системы круиз-контроля в соответствии с сигналами от переключателей, датчиков и ЭБУ.
   ЭБУ MG		Встроен в преобразователь-инвертор в сборе. Регулирует тяговое усилие MG2 в соответствии с сигналами от ЭБУ распределения питания.
   ECM		Управляет электродвигателем привода дроссельной заслонки в соответствии с сигналами от ЭБУ распределения питания.
   ЭБУ системы противоскольжения		Передает сигнал управления VSC в ЭБУ распределения питания.
   Щиток приборов в сборе	Контрольная лампа круиз-контроля	Загорается, когда система круиз-контроля находится в режиме ожидания, или включается круиз-контроль. Гаснет, если во время движения в режиме круиз-контроля возникает неисправность.
   	Мультиинформационный дисплей	Отображает индикатор круиз-контроля SET, когда устанавливается скорость автомобиля.
   	Главная контрольная лампа аварийного состояния	Горит при наличии неисправности системы.
   MG2		Создает тяговое усилие на колесах.
   Электродвигатель привода дроссельной заслонки		Регулирует угол поворота дроссельной заслонки в соответствии с сигналами от ECM.
   Датчик частоты вращения		Определяют частоту вращения всех 4 колес.
   Датчик положения педали акселератора в сборе		Определяет угол поворота педали акселератора и передает его в ЭБУ распределения питания.
   Датчики положения рычага переключения передач (переключение/выбор)		Определяет положение рычага переключения передач и передает сигналы в ЭБУ распределения питания.
   Выключатель стоп-сигналов в сборе		Определяет, нажата ли педаль тормоза, и передает соответствующий сигнал в ЭБУ распределения питания.

ФУНКЦИИ

1. Система круиз-контроля выполняет следующие функции управления.

   Функция	Описание
   Поддержание постоянной скорости	ЭБУ распределения питания сравнивает фактическую скорость автомобиля с заданной. Если скорость автомобиля выше заданной, ЭБУ распределения питания рассчитывает оптимальные тяговые усилия двигателя и MG2 и замедляет движение, соответствующим образом регулируя тяговые усилия. Если скорость автомобиля ниже заданной, ЭБУ распределения питания рассчитывает оптимальные тяговые усилия двигателя и MG2 и ускоряет движение, соответствующим образом регулируя тяговые усилия.
   Установка скорости	Когда выполняются следующие условия, и выключатель круиз-контроля переводится в положение -SET и отпускается, ЭБУ распределения питания сохраняет скорость автомобиля и поддерживает фактическую скорость на данном уровне. - Система круиз-контроля включена кнопкой ON-OFF выключателя круиз-контроля. - Автомобиль движется с приблизительной скоростью в диапазоне от 40 км/час (25 миль в час) до 200 км/час (125 миль в час).
   Нижний предел скорости	Нижний предел скорости – это минимальная скорость, которую может поддерживать система круиз-контроля. Эта скорость составляет приблизительно 40 км/час (25 миль в час). Систему круиз-контроля нельзя настроить на меньшую скорость. Если во время работы системы круиз-контроля скорость автомобиля падает ниже этой величины, управление скоростью системой круиз-контроля автоматически выключается. Однако заданная скорость автомобиля сохраняется в памяти.
   Управление с помощью переключателя COAST (-)	Если выключатель круиз-контроля удерживается в положении -SET, скорость движения и заданная скорость автомобиля изменяются следующим образом: - Автомобиль замедляет движение. - В качестве заданной скорости устанавливается скорость, с которой автомобиль двигался в момент отпускания переключателя COAST (положение -SET выключателя).
   Ступенчатое снижение скорости	Если выключатель круиз-контроля кратковременно (не более чем примерно на 0,6 с) переводится в положение -SET, скорость движения и заданная скорость автомобиля изменяются следующим образом: - При каждом перемещении выключателя автомобиль замедляется с шагом приблизительно 1,6 км/час (1 миля в час). - Однако если разница между фактической и заданной скоростями движения автомобиля превышает 5 км/час (3 мили в час), в качестве заданной скорости устанавливается скорость движения автомобиля в момент перевода переключателя в положение ON (ВКЛ).
   Управление с помощью переключателя ACC (+)	Если выключатель круиз-контроля удерживается в положении +RES, скорость движения и заданная скорость автомобиля изменяются следующим образом: - Автомобиль разгоняется. - В качестве заданной скорости устанавливается скорость, с которой автомобиль двигался в момент отпускания переключателя.
   Ступенчатое повышение скорости	Если выключатель круиз-контроля кратковременно (не более чем примерно на 0,6 с) переводится в положение +RES, скорость движения и заданная скорость автомобиля изменяются следующим образом: - При каждом перемещении выключателя автомобиль ускоряется с шагом приблизительно 1,6 км/час (1 миля в час). - Однако если разница между фактической и заданной скоростями движения автомобиля превышает 5 км/час (3 мили в час), заданная скорость не изменяется.
   Управление с помощью переключателя RES	Если функция круиз-контроля отключается по любой причине, кроме неисправности (за исключением нажатия на кнопку ON-OFF выключателя круиз-контроля), и скорость автомобиля превышает нижний предел, можно восстановить скорость автомобиля, заданную до отключения круиз-контроля, переведя выключатель круиз-контроля в положение +RES. Восстановить сохраненную скорость автомобиля можно даже в том случае, если скорость автомобиля упала ниже минимального предела, так как скорость не удаляется из памяти.
   Ручное выключение	Работа функции регулирования скорости системы круиз-контроля отменяется при поступлении в ЭБУ распределения питания любого из указанных ниже сигналов. - Сигнал ON (ВКЛ) выключателя стоп-сигналов (нажата педаль тормоза). - Сигналы, указывающие на переключение с диапазона D на другой диапазон. (Коробка передач переключается из режима движения (D) в положение нейтрали (N) или торможения (B).) - Сигнал ON (ВКЛ) переключателя CANCEL (выключатель круиз-контроля перемещается в положение CANCEL). - Сигнал OFF (ВЫКЛ) выключателя круиз-контроля (кнопка ON-OFF). - Работа VSC
   Автоматическое выключение	Если в режиме круиз-контроля регистрируется выполнение следующего условия, заданная скорость удаляется из памяти, и управление скоростью в режиме круиз-контроля прекращается. - Обрыв или короткое замыкание в цепи выключателя стоп-сигналов Кроме того, контрольная лампа круиз-контроля гаснет, и управление скоростью системой круиз-контроля отключается до следующего включения кнопкой ON-OFF.
   	Если во время движения в режиме круиз-контроля выполняется следующее условие, заданная скорость удаляется из памяти, и управление скоростью системой круиз-контроля отключается. - Неисправность в гибридной системе Кроме того, управление скоростью системой круиз-контроля отключается до следующего включения кнопкой ON-OFF.
   	Если во время движения в режиме круиз-контроля выполняется любое из следующих условий, заданная скорость удаляется из памяти, и управление скоростью системой круиз-контроля отключается. - Ненормальный входной сигнал включателя стоп-сигналов. - Неисправность цепи выключения - Неисправность системы управления тормозами - Нарушение обмена данными между ЭБУ системы противоскольжения и ЭБУ распределения питания Кроме того, контрольная лампа круиз-контроля гаснет, и управление скоростью системой круиз-контроля отключается до следующего выключения питания.
   	Если во время движения в режиме круиз-контроля выполняется следующее условие, заданная скорость удаляется из памяти, и управление скоростью системой круиз-контроля отключается. - Скорость автомобиль снижается на 16 км/час (10 миль в час) или более ниже скорости, на которую настроен круиз-контроль.
   	Если во время движения в режиме круиз-контроля выполняется следующее условие, управление скоростью системой круиз-контроля отключается. - Скорость движения автомобиля понижается ниже нижнего предела (приблизительно 40 км/час [25 миль в час]).

КОНСТРУКЦИЯ

ПРИНЦИП РАБОТЫ

1. Щиток приборов в сборе




   1. Щиток приборов содержит контрольную лампу круиз-контроля и индикатор круиз-контроля SET на мультиинформационном дисплее, отражающие состояние системы круиз-контроля.

      Условие	Контрольная лампа круиз-контроля	Мультиинформационный дисплей
      Состояние ожидания	Горит	-
      Осуществляется управление	Горит	SET
      Неисправность системы	Не горит	CHECK CRUISE CONTROL SYSTEM (проверьте систему круиз-контроля)

ДИАГНОСТИКА

1. Если во время работы системы круиз-контроля в этой системе возникает неисправность, ЭБУ распределения питания автоматически отключает регулирование скорости с помощью функции круиз-контроля и гасит контрольную лампу круиз-контроля, информируя водителя о неисправности. Одновременно ЭБУ распределения питания сохраняет информацию о неисправности в виде 5-значных диагностических кодов неисправности (DTC).

2. 5-значные коды DTC можно считать, подключив портативный диагностический прибор к разъему DLC3. Более подробную информацию см. в Руководстве по ремонту.
