СИСТЕМА ЛЮКА ОБЩИЕ СВЕДЕНИЯ


  1. ОПИСАНИЕ


    1. Система многосекционного люка включает в себя 3 стеклянных секции. Эта система формирует в салоне ощущение открытости.

    2. Системой люка управляет ЭБУ люка. Этот ЭБУ определяет положение люка с помощью 2 датчиков Холла. ЭБУ люка и 2 датчика Холла встроены в приводной механизм люка в сборе.

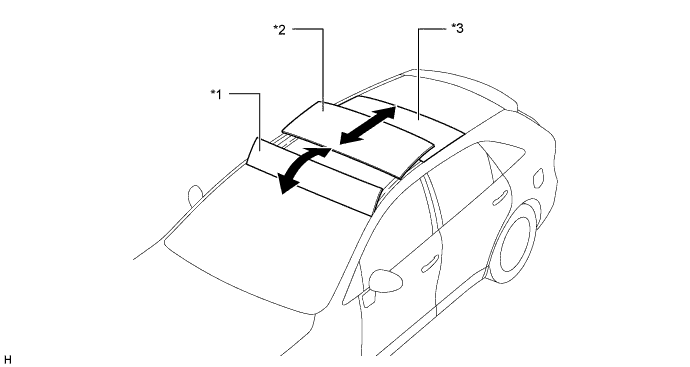

      A01F0U3E01
      Обозначения на рисунке
      *1 Передняя стеклянная секция (стекло люка в сборе) *2 Центральная стеклянная секция (стекло люка в сборе)
      *3 Задняя стеклянная секция (стекло люка в сборе) - -

  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ


    1. Сообщения индикации замка зажигания


      1. Тип замка зажигания, используемый в данной модели, определяется техническими характеристиками автомобиля. Используемые в данном разделе сообщения индикации приведены в таблице.

        Сообщение

        Замок зажигания

        (положение)

        Выключатель зажигания

        (состояние)
        Зажигание выключено LOCK (ЗАБЛОКИР) Off (Выкл) (Lock (Заблокир))
        Замок зажигания в положении ACC ACC Вкл (ACC)
        Зажигание включено Вкл Вкл (IG)
        Пуск двигателя START (ЗАПУСК) On (Вкл) (Start (Запуск))
