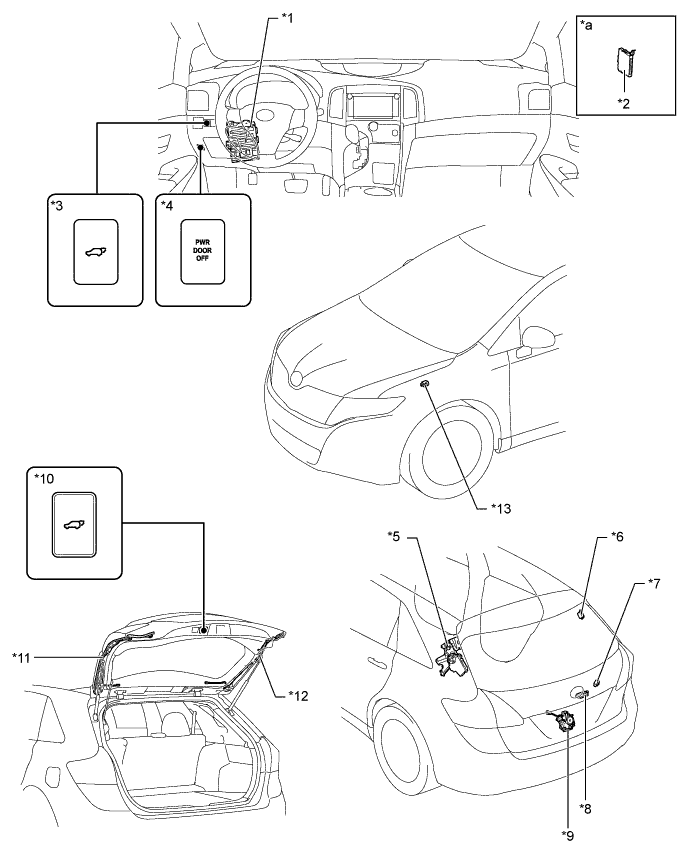

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ С АВТОМАТИЗИРОВАННЫМ ПРИВОДОМ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A01F0V6E01
Обозначения на рисунке
*1 ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ) *2 ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
*3 ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ *4 ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
*5

БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


  • - ЭБУ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  • - АВТОМАТИЗИРОВАННЫЙ ПРИВОД ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  • - ЭЛЕКТРОМАГНИТНАЯ МУФТА

 *6 ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ
*7 ПРЕДУПРЕДИТЕЛЬНЫЙ ЗУММЕР АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ПРЕДУПРЕДИТЕЛЬНЫЙ ЗУММЕР РАЗДВИЖНОЙ ДВЕРИ С АВТОМАТИЗИРОВАННЫМ ПРИВОДОМ) *8 ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
*9

ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


  • - ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  • - ДАТЧИК ПОЛОЖЕНИЯ ЗАЩЕЛКИ

  • - ДАТЧИК ПОЛОЖЕНИЯ

  • - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА

 *10 ВЫКЛЮЧАТЕЛЬ ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ)
*11 ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК АВТОМАТИЗИРОВАННОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ *12 ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК АВТОМАТИЗИРОВАННОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ
*13 ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ - -
*a Установочное положение детали указано в бюллетене технического обслуживания. - -
