СИСТЕМА МОНИТОРА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

    Устройство Функция
    Задняя телекамера в сборе Передает видеосигнал зоны позади автомобиля в радиоприемник с дисплеем в сборе*1 или приемник системы навигации в сборе*2.
    Радиоприемник с дисплеем в сборе*1

    • Получает сигналы от ECM и включает/выключает заднюю телекамеру в сборе.

    • Выводит на экран изображение, передаваемое задней телекамерой.
    Приемник системы навигации в сборе*2
    Датчик положения паркинга/нейтрали в сборе Передает в ЕСМ сигнал заднего хода, полученный от рычага переключения передач.
    ECM Передает сигнал положения R селектора передач в радиоприемник с дисплеем в сборе*1 или приемник системы навигации в сборе*2.

    • *1: для моделей с системой с сенсорным экраном или аудиосистемой с дисплеем

    • *2: для моделей с системой навигации

  2. УСЛОВИЯ РАБОТЫ


    1. Данная система приводится в действие при выполнении обоих следующих условий:


      1. Замок зажигания находится в положении ON (ВКЛ).

      2. Рычаг переключения передач в положении R.

  3. ФУНКЦИИ

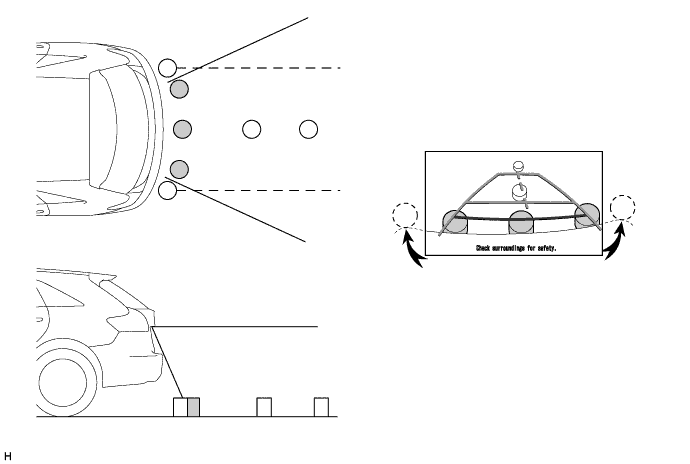

    1. Зона, отображаемая на экране


      1. На дисплее справа отображаются объекты, которые находятся справа от автомобиля, а слева отображаются объекты, которые находятся слева от автомобиля.

      2. Телекамера имеет широкоугольный объектив. Расстояния до объектов, воспринимаемые с помощью экрана, отличаются от фактических расстояний.

        A01F0PZ

        Note

        Зона, отображаемая на экране, может изменяться в зависимости от состояния автомобиля и дорожных условий. Зона обзора задней телекамеры ограничена. На изображении с задней телекамеры не будут видны объекты, расположенные рядом с краями бампера и под бампером.

    2. Предупреждающее сообщение


      1. При выполнении следующих условий в нижней части экрана выводится предупреждающее сообщение. Предупреждающее сообщение выводится на языке, установленном для многофункционального дисплея.

        Сообщение, выводимое в нижней части экрана
        Предупреждающее сообщение Условие
        Check surroundings for safety (из соображений безопасности следите за дорожной обстановкой). Это сообщение всегда выводится при работе системы.

  4. КОНСТРУКЦИЯ

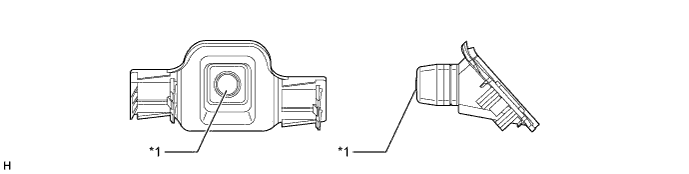

    1. Задняя телекамера в сборе


      1. Телекамера имеет широкоугольный объектив и матрицу на комплементарных металло-оксидных полупроводниках.

        A01F0JEE01
        Обозначения на рисунке
        *1 Широкоугольный объектив - -

    2. Многофункциональный дисплей (дисплей монитора заднего вида)


      1. Когда рычаг переключения передач находится в положении R, на дисплее отображается изображение с задней телекамеры в сборе.

      2. Когда на многофункциональном дисплее отображается область позади автомобиля, на нем отображаются также парковочные направляющие линии.

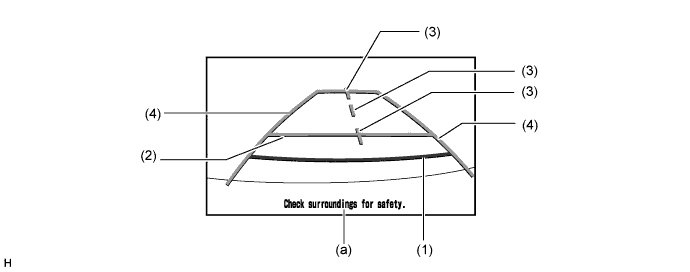

      3. Следующая схема содержит описание дисплея в режиме отображения с использованием парковочных направляющих линий.

        A01F0V4E01
        Позиция Описание
        (1) Линия, ограничивающая маневрирование в продольном направлении (красная) Показывает положение на грунте на расстоянии примерно 0,5 м (1,5 фута) позади заднего бампера.
        (2) Линия, ограничивающая маневр в продольном направлении (синяя) Указывает положение на поверхности, удаленное примерно на 1,0 м (3,0 фута) от заднего бампера.
        (3) Направляющие линии оси автомобиля (синие) Эти линии указывают расчетное положение оси автомобиля на поверхности.
        (4) Линии, ограничивающие маневр автомобиля по ширине (синие) Показывает расчетную ширину автомобиля.
        (a) Область вывода предупреждающих сообщений Зона, в которой отображается предупреждающее сообщение.

  5. Функция работы в аварийном режиме


    1. В таблице ниже описывается аварийный режим работы при обнаружении неисправности.

      Неисправная деталь Неисправность Функция
      Задняя телекамера в сборе Регистрируется сигнал неисправности задней телекамеры в сборе. Прием сигнала прекращается, и отображается темный экран.
