СИСТЕМА НАВИГАЦИИ / МУЛЬТИИНФОРМАЦИОННАЯ СИСТЕМА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. ФУНКЦИИ


    1. Экран системы навигации


      1. Блок управления системы навигации рассчитывает текущее положение, направление движения и расстояние, пройденное автомобилем, на основании информации из следующих источников. Данная информация отображается на экране системы навигации.


        • Данные карты, хранимой в модуле расширения*1

        • Картографические данные в полупроводниковой энергонезависимой памяти*2

        • Спутники глобальной системы позиционирования (GPS)

        • Встроенный гиродатчик

        • Сигнал скорости автомобиля

        • Сигнал заднего хода

        • Сигнал стояночного тормоза

        • Сигнал информации о движении в Китае, поступающей в реальном времени (RTIC)*2

        • Сигнал данных системы обработки и передачи информации (G-BOOK)*2


          • *1: для моделей с радиоприемником с дисплеем в сборе и модулем расширения

          • *2: для моделей с приемником системы навигации в сборе

      2. Ниже перечислены функции экрана системы навигации.

        Позиция Функция Тип
        Блок радиоприемника с дисплеем и модулем расширения Приемник системы навигации в сборе
        Экран карты Сенсорная полоса линейной прокрутки Обеспечивает плавную прокрутку при касании точки на экране. ○ ○
        Изменение цветовой гаммы карты Можно выбрать цвета отображения карты в дневном и ночном режимах из доступного перечня. ○ ○
        Изменение цветовой гаммы карты при включении задних фонарей Цветовая гамма ночного режима карты устанавливается при включении задних фонарей. ○ ○
        Ориентация относительно направления на север / ориентация по направлению движения

        • Если выбрана ориентация относительно направления на север, независимо от направления движения автомобиля сверху всегда будет отображаться север.

        • Если выбрана ориентация по направлению движения, автомобиль на экране всегда будет двигаться вверх.

        		 ○ ○
        Трехмерное отображение Отображается трехмерный (3D) вид карты. ○ -
        Ступенчатое изменение масштаба отображения Выбор одного из 14 значений масштаба и отображение карты в этом масштабе. ○ -
        Выбор одного из 13 значений масштаба и отображение карты в этом масштабе. - ○
        Непосредственное изменение масштаба Прямой выбор масштаба отображения карты. - ○
        Отображение названия улицы на прокручиваемой карте Отображение названий улицы и города даже тогда, когда экран карты прокручивается. ○ ○
        Плавное изменение масштаба Можно выбрать более точный масштаб, помимо 13 основных значений. ○ ○
        Отображение названия улицы Отображение названия улицы на карте. ○ ○
        Отображение номера автодороги На карте отображается номер дороги. ○ -
        Отображение пунктов, интересующих водителя Отображение на карте отметок, соответствующих пунктам выбранных типов. ○ ○
        Отображение двух окон Экран разделяется на два окна, изображение в которых выводится в различных режимах. - ○
        Демонстрация указаний по маршруту Демонстрирует указания по маршруту до пункта назначения ○ ○
        Отслеживание маршрута Возможно сохранение до 200 км (124 миль) пройденного маршрута и отображение его на экране. ○ ○
        Экран информации о трафике RTIC При получении услуг RTIC отображаются пиктограммы, стрелки и индикаторы RTIC. - ○
        Поиск пунктов назначения Поиск предварительно заданных пунктов назначения в памяти Установка ранее заданного пункта в качестве пункта назначения при поездке. ○ ○
        Поиск по названию объекта (Пинь Инь) Название объекта или пункта можно ввести с помощью Pin Yin и сузить область поиска по району или категории. - ○
        Поиск по адресу Пункт назначения может быть установлен путем ввода названия страны, города / кодового названия, улицы / названия перекрестка. ○ -
        Поиск по адресу/перекрестку Пункт назначения можно задать, введя область, улицу, перекресток и название города. - ○
        Поиск интересующих пунктов (POI)

        • Пункт назначения можно установить 2 способами:


          • Можно ввести название интересующего пункта, а затем искать его после выбора области поиска. Области поиска включают определенные области (например, пользователь выбрал страну, регион и город) неподалеку от текущей позиции, главного пункта назначения или вдоль текущего маршрута.

          • Выбор и поиск категории интересующего пункта может быть осуществлен возле текущей позиции в определенной области (например, пользователь выбрал страну, регион и город), неподалеку от главного назначения или вдоль текущего маршрута.

        		 ○ -
        Поиск пункта назначения путем выбора области из категории. - ○
        Поиск пунктов в памяти Установка пункта назначения из числа зарегистрированных в памяти. - ○
        Поиск по телефонному номеру Пункт назначения можно задать, введя его телефонный номер. - ○
        Поиск онлайн Позволяет использовать поисковую Интернет-систему для задания пункта назначения по новейшим данным. ○ -
        Поиск интересующих пунктов рядом с курсором Пункт назначения можно установить, выбрав пункт поиска и категорию интересующих пунктов. - ○
        Поиск предыдущих пунктов назначения В памяти сохраняются координаты, названия и даты до 100 пунктов, которые устанавливались ранее в качестве пунктов назначения. ○ ○
        Поиск по карте Пункт назначения можно установить, прокручивая курсор на карте. ○ ○
        Поиск по MAPCODE Пункт назначения можно установить с помощью MAPCODE. - ○
        Поиск по координатам Пункт назначения можно задать, введя его координаты. ○ -
        Поиск G Пункт назначения можно установить с помощью информации с веб-сайта (пункт в памяти G). - ○
        Поиск с распознаванием голоса Пункт назначения можно установить голосовой командой. ○ -
        Поиск маршрута Установка нескольких пунктов назначения Возможна установка нескольких пунктов назначения. Также можно изменять последовательность пунктов назначения. ○ ○
        Поиск нескольких маршрутов Поиск нескольких маршрутов. ○ ○
        Определение условий поиска Поиск рекомендованного маршрута, кратчайшего маршрута, маршрута, отдающего предпочтение автомагистралям, либо маршрута, отдающего предпочтение дорогам общего пользования. ○ ○
        Поиск объезда Изменение маршрута с целью объезда определенного участка маршрута. ○ ○
        Выбор регулируемых дорог Поиск с выбором регулируемых дорог. ○ -
        Выбор путей объезда Поиск маршрута, позволяющего обойти указанную зону. - ○
        Автоматический поиск путей объезда пробок Автоматическое изменение маршрута с целью объезда больших пробок. ○ ○
        Указания для водителя Голосовые указания Водитель получает указания по расстоянию и направлению движения к пункту назначения на основании дорожных условий и скорости автомобиля. ○ ○
        Указание следующего поворота Система сообщает о расстоянии до следующего поворота и показывает направление поворота стрелкой. ○ ○
        Экран режима автомагистрали Отображается расстояние до следующего пересечения и съезда. - ○
        Увеличенное отображение перекрестка Увеличение масштаба отображения при приближении к перекрестку. - ○
        Экран списка полос движения В правой части двухоконного дисплея отображается список полос движения. - ○
        Отображение расстояния до пункта назначения Отображение расстояния от текущего местоположения до пункта назначения. ○ ○
        Дисплей прогнозируемого времени прибытия Отображается прогнозируемое время прибытия. ○ ○
        Прочие Распознавание голоса Распознавание запрограммированных голосовых системных команд, с помощью которых можно управлять системой навигации. ○ -

        Tech Tips


        • ○: функция доступна

        • -: функция недоступна

    2. Информационный экран (для моделей с радиоприемником с дисплеем в сборе и модулем расширения)


      1. Сведения о расходе топлива в минуту на информационном экране автомобиля.

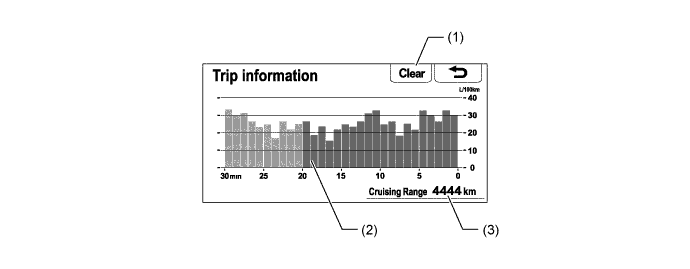

      2. Ниже показан вид экрана контроля расхода топлива. Данный экран имеет следующие функции отображения.

        A01F0ONE01
        Позиция Описание
        (1) Переключатель сброса Удаление всей прошлой информации.
        (2) Средняя величина расхода топлива в минуту

        • Отображается значение, рассчитанное на щитке приборов на основании пройденного расстояния и расхода топлива (сигнал впрыска топлива от форсунки) при условии, что зажигание включено (ON).

        • Отображается средний расход топлива за последнюю минуту, либо с момента сброса.
        (3) Запас хода Отображается примерное расстояние, которое может проехать автомобиль.

    3. Информационный экран (для моделей с приемником системы навигации в сборе)


      1. Ниже перечислены функции информационного дисплея.

        Позиция Функция
        Расход топлива Экран информации о расходе топлива и контроля расхода энергии* Может отображаться информация о расходе топлива в минуту или в течение поездки, либо экран контроля расхода энергии.
        Главное меню G Экран главного меню Возможно управление интерактивными службами G-BOOK.
        Запрос пользователя Экран My Request Содержимое можно зарегистрировать и получать к нему доступ.
        Служба оператора Использование службы оператора Можно позвонить в службу оператора по телефону.
        Проверка информации Отображение информации, полученной от службы оператора Возможно отображение и ручное обновление полученной информации.

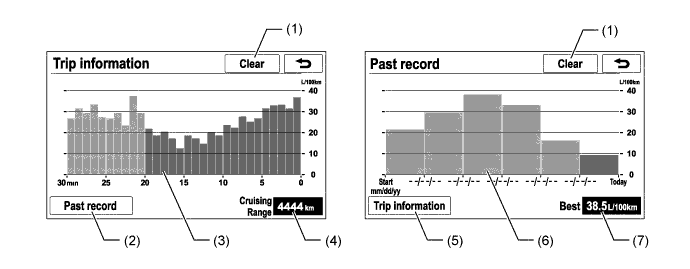

        *: Ниже показан вид экрана контроля расхода топлива. Данный экран имеет следующие функции отображения.

        A01F0K3E01
        Позиция Описание
        (1) Переключатель сброса Удаление всей прошлой информации.
        (2) Переключатель прошлой записи Переключение на экран данных о расходе топлива в предыдущих поездках (за поездку).
        (3) Средний расход топлива в минуту

        • Отображается значение, рассчитанное на щитке приборов на основании пройденного расстояния и расхода топлива (сигнал впрыска топлива от форсунки) при условии, что зажигание включено (ON).

        • Отображается средний расход топлива за последнюю минуту, либо с момента сброса.
        (4) Запас хода Отображается примерное расстояние, которое может проехать автомобиль.
        (5) Переключатель данных поездки Открывает экран среднего расхода топлива за минуту.
        (6) Средний расход топлива за поездку

        • Отображаются текущее значение и 5 последних средних значений расхода топлива за поездку, либо текущее значение и значения с момента последнего сброса.

        • Запускает расчет среднего расхода топлива при сбросе значения среднего расхода, отображаемого на щитке приборов.
        (7) Наилучший расход топлива Отображение наилучшего (наиболее экономичного) расхода топлива за поездку.

    4. Экран настройки (для моделей с системой с сенсорным экраном) (для моделей с радиоприемником с дисплеем в сборе и модулем расширения)


      1. На экране настройки доступны установки функций многофункционального дисплея.

        Позиция Функция
        Настройки дисплея

        • Настройка экрана меню карт и камеры

        • В зависимости от положения переключателя фар устанавливается дневной или ночной режим экрана.
        Общие установки

        • Можно выбрать язык.

        • Можно выключить звуковой сигнал.

        • Можно выключить автоматическую прокрутку текста.

        • Можно удалить зарегистрированную информацию (личные данные).

        • Можно изменить единицы измерения расстояния.

        • Можно отрегулировать громкость голосовых указаний либо отключить их.

        • Можно отрегулировать громкость голоса в телефоне.

        • Можно отрегулировать громкость звонка телефона.

        • Можно отрегулировать громкость голосового диалога.

        • Данные можно сохранить на запоминающем устройстве USB.

        • Данные можно скопировать с запоминающего устройства USB.

        • Можно изменить настройки включения и выключения часовых поясов и перехода на летнее время.
        Настройки Bluetooth

        • Соединение с устройством Bluetooth может быть включено или отключено.

        • Может быть произведен поиск устройств Bluetooth для связи.

        • Названия устройств Bluetooth, подключенных в данный момент или находящихся в истории соединений, могут быть отображены в списке. Кроме того, отображаются сведения о доступности каждого устройства Bluetooth из списка.

        • Могут быть установлены используемые для сертификации Bluetooth-соединений PIN-коды.

        • Может быть установлен профиль для подключения к Интернету.
        Настройки телефона

        • Мелодии звонка могут быть изменены или отключены.

        • Уведомления о получении сообщений могут быть включены или выключены.

        • Уведомления о получении электронной почты могут быть включены или выключены.

        • Данные из телефонной книжки, хранящейся на сотовом телефоне, могут быть переданы вручную.
        Настройки воспроизведения звука

        • Можно отрегулировать качество звука.

        • Возможно изменение настроек радиоприемника:


          • автоматический поиск FM-станции, регулярно транслирующей информацию о дорожном движении;

          • автоматический выбор FM-станции, обеспечивающий хороший прием в случае ухудшения качества текущей станции;

          • переключение на радиостанцию в той же местной сети;
        Настройки автомобиля Настраиваемые параметры автомобиля можно изменять.

    5. Экран настройки (для моделей с приемником системы навигации в сборе)


      1. Ниже перечислены функции экрана настройки.

        Позиция Функция
        Настройки дисплея

        • Настройка экрана меню карт и камеры.

        • В зависимости от положения переключателя фар устанавливается дневной или ночной режим экрана.
        Общие установки

        • Можно выключить звуковой сигнал.

        • Можно изменить цвет кнопок на экране.

        • Можно изменить установку автоматического возврата с экрана аудиосистемы на экран карты после управления аудиосистемой.

        • Можно удалить зарегистрированную информацию (личные данные).
        Голосовые настройки

        • Можно отрегулировать громкость голосовых указаний либо отключить их.

        • Возможно автоматическое увеличение громкости голосовых указаний при превышении скорости 80 км/час.

        • Можно задать голосовые указания при использовании аудиосистемы.
        Настройки системы навигации

        • Задание настроек пунктов в памяти, таких как:


          • Установка начального пункта

          • Установка предварительно заданных пунктов назначения

          • Настройка адресной книги

          • Установка областей, которых следует избегать

          • Копирование с запоминающего устройства USB

          • Резервирование на запоминающее устройство USB

        • Установка детальных настроек системы навигации, таких как:


          • Отображение видеокарты города

          • Отображение трехмерных ориентиров

          • Выбор цвета отображения карты

          • Изменение размера символов на карте

          • Отображение сообщения об изменении масштаба

          • Обслуживание с синхронизацией по информационным меткам G

          • Средняя скорость круиз-контроля

          • Отображение анимированного экрана

          • Отображаемые категории пиктограмм интересующих пунктов

          • Сохранение в памяти настроек пользователя

          • Ручная настройка метки текущего положения автомобиля.

        • Настройка RTIC для получения информации о движении транспорта


          • Установка голосовых указаний и отображение информации о движении транспорта

          • Установка автоматического поиска нового маршрута, позволяющего избежать пробок

          • Настройка на станцию информации о движении транспорта

          • Автоматический сбор данных для поиска маршрута G

          • Настройка автоматической выгрузки данных истории движения автомобиля

        • Удаление предыдущих пунктов назначения.

        • Возможно обновление картографических данных и программы.
        Настройки автомобиля

        • Можно изменить настройки следующих параметров технического обслуживания


          • ENGINE OIL (МОТОРНОЕ МАСЛО)

          • OIL FILTER (МАСЛЯНЫЙ ФИЛЬТР)

          • ROTATION (ПЕРЕСТАНОВКА)

          • TIRE (ШИНЫ)

          • BATTERY (АККУМУЛЯТОРНАЯ БАТАРЕЯ)

          • BRAKE PAD (ТОРМОЗНЫЕ КОЛОДКИ)

          • WIPER (СТЕКЛООЧИСТИТЕЛЬ)

          • LLC

          • BRAKE OIL (ТОРМОЗНАЯ ЖИДКОСТЬ)

          • ATF

          • SERVICE (ОБСЛУЖИВАНИЕ)

          • AIR FILTER (ВОЗДУШНЫЙ ФИЛЬТР)

          • PERSONAL (ПЕРСОНАЛЬНАЯ ИНФОРМАЦИЯ)

        • Настраиваемые параметры автомобиля можно изменять
        Настройки телефона

        • Можно изменить настройки звука телефона:


          • Громкость вызова

          • Громкость звукового сигнала звонка

          • Звуковой сигнал звонка

        • Возможно изменение установок телефонной книжки:


          • Передаются данные телефонной книжки (доступно только для телефонов с функцией Bluetooth, поддерживающих PBAP или OPP)

          • Автоматическая загрузка данных телефонной книжки (доступно только для телефонов с функцией Bluetooth, поддерживающих PBAP)

          • Автоматически загружаемая история вызовов (доступно только для телефонов с функцией Bluetooth, поддерживающих PBAP)

          • Зарегистрированные данные телефонной книжки

          • Редактирование данных телефонной книжки (доступно для телефонов с функцией Bluetooth, не поддерживающих PBAP)

          • Удаление данных телефонной книжки

          • Зарегистрированные номера для быстрого набора

          • Удаление номеров для быстрого набора

          • Удаление истории вызовов

        • Можно изменить настройки дисплея телефона:


          • Выбранный режим отображения входящих вызовов

          • Отображение состояния передачи данных телефонной книжки (доступно только для телефонов с функцией Bluetooth, поддерживающих PBAP)

          • Отображение состояния передачи истории вызовов (доступно только для телефонов с функцией Bluetooth, поддерживающих PBAP)

          • Отображение изображения контакта при входящем вызове (доступно только для телефонов с функцией Bluetooth, поддерживающих PBAP)

          • Ориентация изображения контакта (доступно только для телефонов с функцией Bluetooth, поддерживающих PBAP)
        Настройки Bluetooth

        • Доступна регистрация устройства Bluetooth.

        • Можно выбрать зарегистрированный сотовый телефон, поддерживающий Bluetooth.

        • Можно выбрать зарегистрированное устройство, поддерживающее Bluetooth.

        • Можно вывести на экран данные в зарегистрированном устройстве, поддерживающем Bluetooth, и изменить установки.
        Настройки воспроизведения звука

        • Возможно изменение настроек iPod:


          • Отображение обложки альбома при воспроизведении композиции, сохраненной в iPod.
        Настройки G-BOOK

        Экран настроек G-BOOK можно использовать в следующих целях:


        • Выбор содержимого из списка "My Request" (запрос пользователя)

        • Установка детальных настроек


          • Отмена контракта

          • Редактирование фиксированных предложений с помощью программной клавиатуры

        • Установка настроек защиты личных данных


          • Изменение номера PIN

          • Блокировка связи

          • Удаление закладки

          • Удаление истории браузера

        • Установка настроек связи


          • Настройки связи для мобильного телефона

          • Имя пользователя и пароль

          • Подтверждение установок перед соединением

          • Автоматическая установка настроек связи

  2. ДИАГНОСТИКА


    1. Подробная информация о действиях, необходимых для вызова экрана Service Menu, приведена в Руководстве по ремонту.
