CAN COMMUNICATION SYSTEM PARTS LOCATION

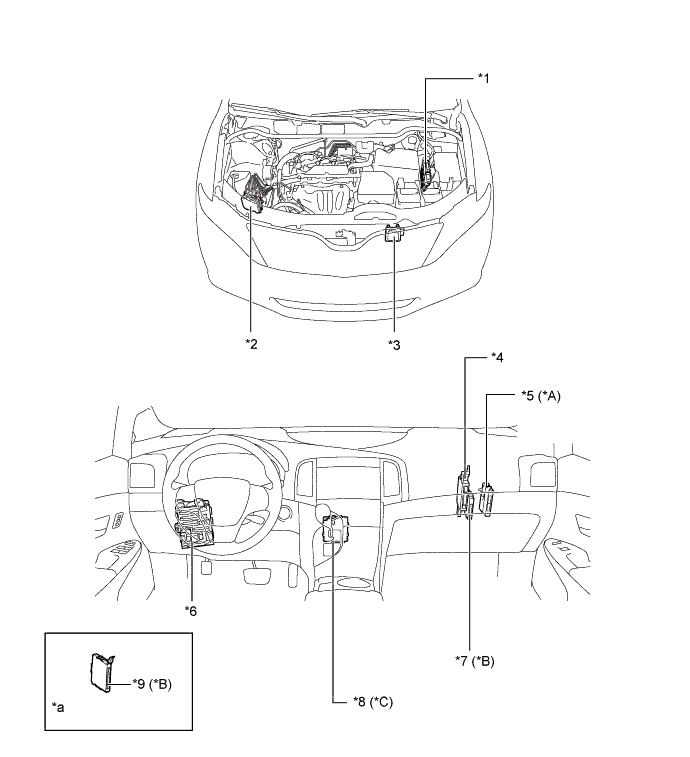

A01F0JUE01
Text in Illustration
*A Models with Smart Entry and Start System *B AWD Models
*C Models with Automatic High Beam System - -
*1 ECM *2 SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY)
*3 TCM *4 AIR CONDITIONING AMPLIFIER ASSEMBLY
*5 POWER MANAGEMENT CONTROL ECU *6 MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK ASSEMBLY)
*7 4WD ECU ASSEMBLY *8 AFS ECU (HEADLIGHT SWIVEL ECU ASSEMBLY)
*9 CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) - -
*a Refer to Service Bulletin for the installation position of the parts. - -

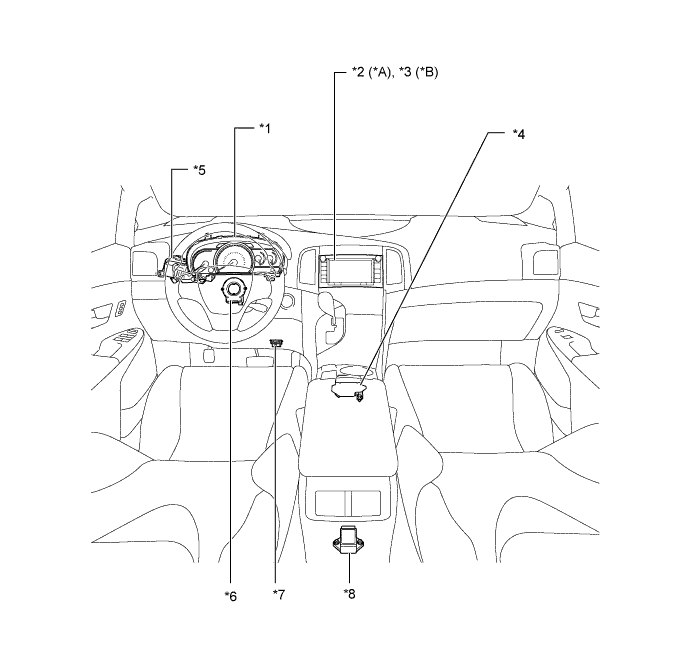

A01F0RHE01
Text in Illustration
*A Models with Touch Screen System or Display Audio System *B Models with Navigation System
*C Models with Smart Entry and Start System - -
*1 COMBINATION METER ASSEMBLY *2 RADIO AND DISPLAY RECEIVER ASSEMBLY
*3 NAVIGATION RECEIVER ASSEMBLY *4 AIRBAG SENSOR ASSEMBLY
*5 POWER STEERING ECU ASSEMBLY *6 STEERING ANGLE SENSOR (SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY)
*7 DLC3 *8 YAWRATE SENSOR

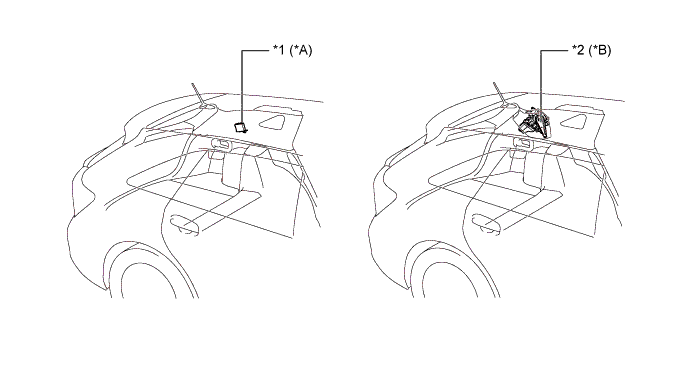

A01F0NJE01
Text in Illustration
*A Models without Power Back Door System *B Models with Power Back Door System
*1 BACK DOOR CLOSER ECU (MULTIPLEX NETWORK DOOR ECU) *2 POWER BACK DOOR ECU (POWER BACK DOOR UNIT ASSEMBLY)

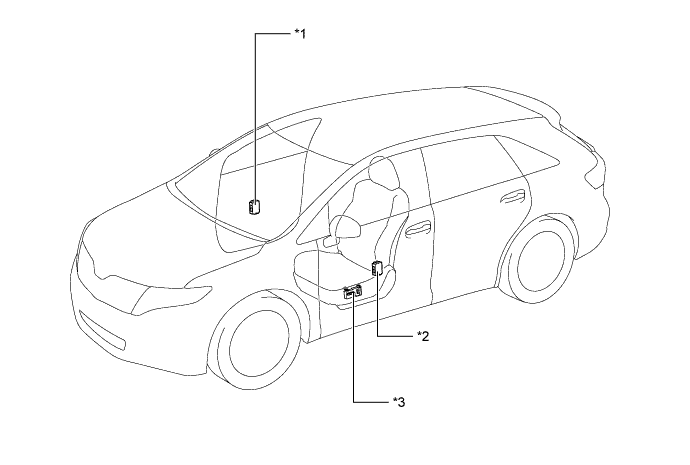

A01F0ISE02
Text in Illustration
*1 OUTER MIRROR CONTROL ECU ASSEMBLY (RH) *2 OUTER MIRROR CONTROL ECU ASSEMBLY (LH)
*3 POSITION CONTROL ECU AND SWITCH ASSEMBLY - -
