СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. УСЛОВИЯ РАБОТЫ


    1. Очистители фар


      1. Очистители фар работают следующим образом:

        Ближний свет фар Выключатель очистителя фар Переключатель стеклоочистителя ветрового стекла (выключатель стеклоомывателя)
        Вкл On (вкл) (в первый раз) On (вкл) (во второй и последующий разы)
        Горит Действует Действует Не действует
        Не горит Не действует Не действует Не действует

  2. УПРАВЛЕНИЕ В СИСТЕМЕ


    1. Данная система выполняет следующие функции:

      Функция Описание
      Стеклоочистители Функция регулировки интервала включения стеклоочистителей в зависимости от скорости автомобиля Автоматически регулирует интервал включения стеклоочистителей в соответствии со скоростью автомобиля, когда переключатель стеклоочистителя находится в положении AUTO или INT.
      Переключение режима работы в зависимости от скорости автомобиля Когда автомобиль остановлен, и переключатель стеклоочистителя находится в положении LO, автоматически выбирается прерывистый режим работы.
      Регулировка интервала включения стеклоочистителей в прерывистом режиме работы на остановленном автомобиле Когда на остановленном автомобиле переключатель стеклоочистителя переводится в положение LO из любого другого положения, автоматически выбирается прерывистый режим работы.
      Регистрация и контроль дождя Когда переключатель стеклоочистителя установлен в положение AUTO, периодичность включения и скорость работы стеклоочистителей регулируется в соответствии с интенсивностью дождя, скоростью автомобиля и сигналами задних фонарей.
      Функция согласования работы стеклоочистителей и омывателя для предотвращения каплеобразования Чтобы предотвратить появление на стекле капель жидкости после выключения омывателя, система однократно приводит в действие стеклоочистители по окончании их совместной работы с омывателем.
      Стеклоомыватель Датчик уровня жидкости в стеклоомывателе Когда уровень омывающей жидкости падает ниже определенного значения, щиток приборов предупреждает об этом водителя, включая главную контрольную лампу аварийного состояния и отображая сообщение на мультиинформационном дисплее.

    2. Функция регулировки интервала включения стеклоочистителей в зависимости от скорости автомобиля

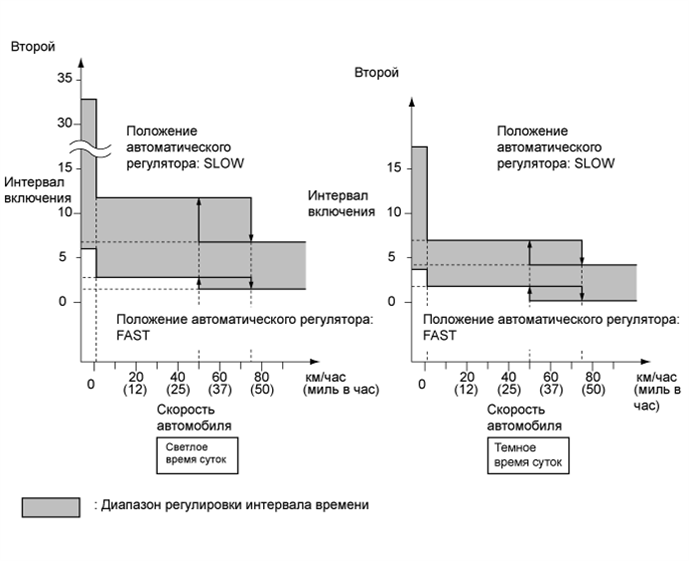

      1. Когда переключатель стеклоочистителя установлен в положение AUTO, интервал включения стеклоочистителей регулируется по трем поддиапазонам в соответствии с положением автоматического регулятора и скоростью автомобиля.

      2. В пределах каждого поддиапазона интервал включения регулируется бесступенчато.

      3. Настройки интервала включения стеклоочистителей в светлое и темное время суток различаются.

        A01GEDIE01

    3. Функция переключения режима работы в зависимости от скорости автомобиля


      1. Если переключатель стеклоочистителя установлен в положение LO, и автомобиль остановлен, стеклоочиститель автоматически переключается в прерывистый режим работы.


        1. Передний контроллер определяет, что автомобиль движется, если выполняется любое из следующих условий:


          • Скорость автомобиля отличается от 0 миль в час (0 км/час).

          • Выключатель стоп-сигналов и выключатель стояночного тормоза выключены, а рычаг переключения передач находится в положении, отличном от P и N.

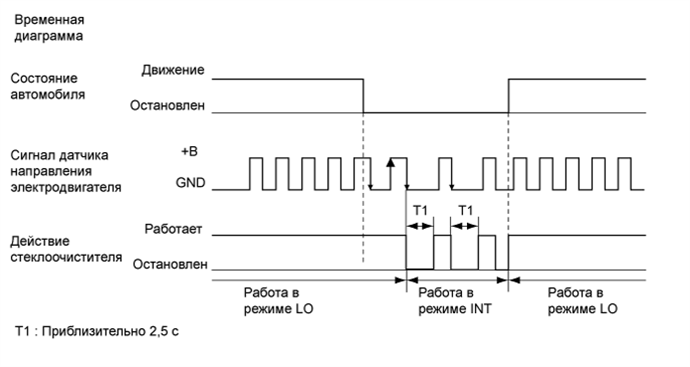

        2. В противном случае передний контроллер считает, что автомобиль неподвижен. Передний контроллер управляет стеклоочистителями в соответствии с приведенной ниже временной диаграммой.

        3. Если переключатель стеклоочистителя установлен в положение LO, и автомобиль останавливается, стеклоочиститель дважды срабатывает в режиме LO. Через некоторое время стеклоочиститель переключается в прерывистый режим работы с интервалами примерно 2,5 с. Если во время работы стеклоочистителя в прерывистом режиме автомобиль начинает движение, стеклоочиститель автоматически возвращается в режим LO.

        A01GDOOE01

    4. Функция регулировки интервала включения стеклоочистителей в прерывистом режиме работы на остановленном автомобиле

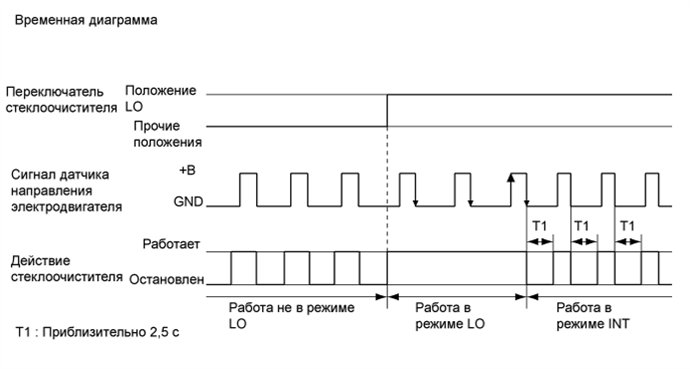

      1. Если переключатель стеклоочистителя установлен в положение LO, когда автомобиль остановлен, стеклоочиститель выполняет 3 прохода в режиме LO. Затем стеклоочиститель автоматически переключается в прерывистый режим работы с интервалом примерно 2,5 с.

      2. Если автоматический регулятор находится в положении FAST, на остановленном автомобиле стеклоочиститель работает в режиме LO.

        A01GE9YE01

    5. Функция регистрации и контроля интенсивности дождя


      1. Функция регистрации и контроля интенсивности дождя управляет интенсивностью работы стеклоочистителя в зависимости от интенсивности дождя, попадающего на ветровое стекло, когда переключатель стеклоочистителя установлен в положение AUTO.

      2. Передний контроллер регулирует интенсивность в соответствии с сигналом от датчика дождя.

    6. Функция согласования работы стеклоочистителей и омывателя для предотвращения каплеобразования


      1. Если переключатель стеклоочистителя установлен в положение OFF (ВЫКЛ) или AUTO, и выключатель стеклоомывателя включается на время приблизительно 0,2 с или более, одновременно с распылением омывающей жидкости стеклоочистители начнут работу в режиме LO.

      2. После выключения стеклоомывателя стеклоочиститель трижды сработает в режиме LO.

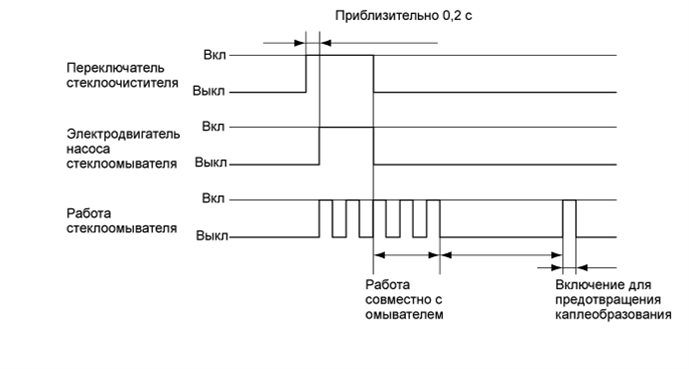

      3. Как показано на следующей диаграмме, после этого стеклоочистители сработают еще один раз. Эта операция выполняется стеклоочистителями через определенный интервал времени, зависящий от скорости автомобиля, так что капли омывающей жидкости будут удалены со стекла.

        A01GE25E01
        Таблица интервалов включения
        Скорость автомобиля Интервал включения
        Приблизительно 0 - 59 км/час (0 - 37 миль в час) Приблизительно 3 с
        Приблизительно 60 км/час и 79 км/час (37 миль в час и 49 миль в час) Приблизительно 5 с
        Приблизительно 80 км/час и 119 км/час (50 миль в час и 74 миль в час) Приблизительно 7 с
        Приблизительно 120 км/час и 159 км/час (75 миль в час и 99 миль в час) Приблизительно 5 с
        Приблизительно 160 км/час и 169 км/час (99 миль в час и 105 миль в час) Приблизительно 3 с
        Приблизительно 170 км/час (106 миль в час) или выше выключен

    7. Датчик уровня жидкости в стеклоомывателе


      1. Когда уровень жидкости в стеклоомывателе падает ниже определенного значения, щиток приборов предупреждает об этом водителя, включая главную контрольную лампу аварийного состояния и отображая сообщения "Low Washer Fluid" (низкий уровень жидкости в стеклоомывателе) и "Fill tank" (наполните бачок) на мультиинформационном дисплее.

  3. КОНСТРУКЦИЯ


    1. Датчик дождя

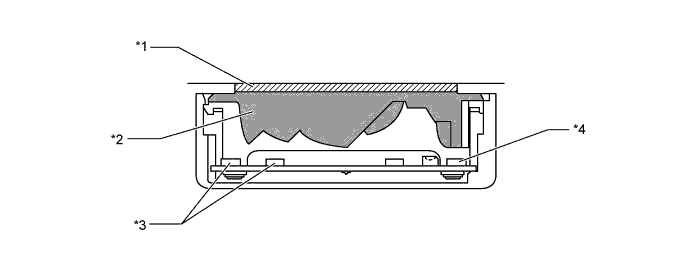

      1. Датчик дождя состоит из 2 светодиодов (СИД), испускающих инфракрасные лучи, 3 фотодиодов, способных принимать эти лучи, линзы и ленты датчика дождя.

        A01GDPVE01
        Обозначения на рисунке
        *1 Лента датчика дождя *2 Линза
        *3 Фотодиод *4 Светодиод

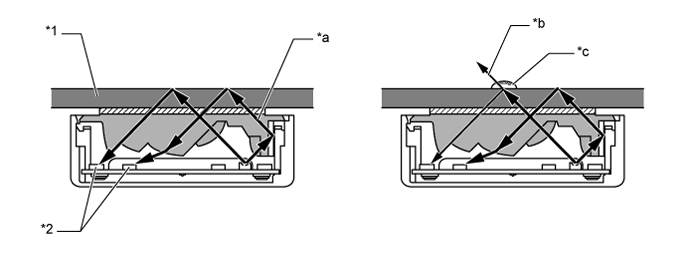

      2. Если в зоне обнаружения нет капель дождя, все инфракрасные лучи, излучаемые светодиодом, отражаются от ветрового стекла и принимаются фотодиодом.

      3. Как только в зоне обнаружения появляются капли дождя, изменяется разность показателей преломления между стеклом и внешней средой (вода вместо воздуха), и часть ИК-лучей проникает через ветровое стекло.

      4. Таким образом, присутствие капель дождя лишает ветровое стекло способности отражать все лучи. Это изменение внутреннего отражения вследствие наличия воды уменьшает количество инфракрасных лучей, принимаемых фотодиодом.

      5. Степень этого уменьшения позволяет определить интенсивность дождя. На основе полученных данных система выбирает режим работы: INT (прерывистый), LO (низкая скорость) или HI (высокая скорость) с целью оптимизации временных характеристик работы стеклоочистителей.

        A01GE9XE01
        Обозначения на рисунке
        *1 Ветровое стекло *2 Фотодиод
        *a Инфракрасные лучи *b Инфракрасные лучи, проникшие сквозь стекло
        *c Дождевая капля - -

  4. РАБОТА В АВАРИЙНОМ РЕЖИМЕ


    1. Если передний контроллер обнаруживает какую-либо неисправность, принимаются следующие меры по переходу в аварийный режим:

      Неисправный участок Условие
      Неисправность электродвигателя стеклоочистителя Функция регистрации и контроля интенсивности дождя прекращает работу.
      Сбой сигнала передачи данных

      Датчик дождя:


      • Стеклоочиститель продолжает работать в режиме, который был установлен до возникновения неисправности.

      • Если неисправность датчика дождя обнаруживается при переводе источника питания из положения OFF (ВЫКЛ) в положение ON (ВКЛ) (IG) или когда переключатель стеклоочистителя находится в положении AUTO, производится переключение в прерывистый режим.

      Переключатель стеклоочистителя:

      Стеклоочиститель продолжает работать в режиме, который был установлен до возникновения неисправности.

      Главный ЭБУ кузова, ECM и щиток приборов:

      Стеклоочиститель продолжает работать в режиме LO.
