СИСТЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ ДЕТАЛЬНОЕ ОПИСАНИЕ

НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

Основные узлы системы доводчика двери багажного отделения выполняют следующие функции.

Устройство			Функция
Электродвигатель доводчика двери багажного отделения в сборе	Электродвигатель привода двери багажного отделения		Открывает и закрывает дверь багажного отделения в соответствии с командами ЭБУ двери багажного отделения с электроприводом.
	Электромагнитная муфта		Передает вращение электродвигателя привода двери багажного отделения на ведомую шестерню.
	ЭБУ двери багажного отделения с электроприводом		Управляет электроприводом двери багажного отделения в соответствии с сигналами, получаемыми от переключателей и ЭБУ.
	ЭБУ двери багажного отделения с электроприводом	Датчик Холла	Определяет положение двери багажного отделения, а также скорость ее открывания и закрывания.
	ЭБУ двери багажного отделения с электроприводом	Зуммер автоматизированного привода двери багажного отделения	Звучит дважды, когда нажимается выключатель доводчика двери багажного отделения.
Доводчик двери багажного отделения в сборе			Доводчик двери багажного отделения выполняет функции открывания и закрывания. В соответствии с сигналами, поступающими от выключателей, доводчик двери багажного отделения автоматически закрывает дверь багажного отделения, которая находится в положении, близком к полностью закрытому. Эта операция выполняется путем включения электродвигателя доводчика двери багажного отделения, чтобы нажать и повернуть защелку, вытянув запорный штифт. При получении сигналов открывания от выключателей система приводит в действие электродвигатель, чтобы отсоединить защелку от рычажного механизма и освободить ее. В результате штифт выводится из зацепления с защелкой, что позволяет открыть дверь багажного отделения.
Доводчик двери багажного отделения в сборе	Датчик наполовину закрытого положения защелки		Изменение сигнала выключателя ON (ВКЛ) на OFF (ВЫКЛ) приводит доводчик двери в действие.
	Датчик запорного штифта		Изменение сигнала выключателя ON (ВКЛ) на OFF (ВЫКЛ) приводит доводчик двери в действие. Кроме того, если во время работы доводчика выключатель определяет, что дверь багажного отделения открыта механически с помощью ключа в цилиндре замка двери багажного отделения, он передает сигнал в ЭБУ автоматизированного привода двери багажного отделения. При получении этого сигнала ЭБУ инициализирует систему, переводя ее в полностью открытое состояние.
	Выключатель освещения дверного проема багажного отделения		Когда этот выключатель передает сигнал включения (дверь багажного отделения открыта), загораются лампы освещения проема двери багажного отделения № 1 и 2.
	Датчик положения		Угловое положение электродвигателя доводчика двери багажного отделения определяется комбинацией состояний ON/OFF (ВКЛ/ВЫКЛ) датчиков и их сигналами, передаваемыми в ЭБУ автоматизированного привода двери багажного отделения.
	Электродвигатель доводчика двери багажного отделения		Электродвигатель доводчика двери багажного отделения приводится в действие сигналами от ЭБУ двери сети мультиплексной связи и выполняет функции открывания и закрывания.
	Датчик открывания двери багажного отделения		Определяет, открыта или закрыта дверь багажного отделения, и передает соответствующий сигнал в ЭБУ автоматизированного привода двери багажного отделения.
Выключатель отмены механизма открывания двери багажного отделения			Если этот выключатель установлен в положение OFF (ВЫКЛ)*, работа системы запрещена. Система автоматизированного привода двери багажного отделения может выполнить закрывание, даже когда выключатель выключен.
Выключатель механизма открывания двери багажного отделения			Когда этот выключатель включен, дверь багажного отделения открывается из салона. Нажатие выключателя механизма открывания двери багажного отделения во время работы автоматизированного привода двери багажного отделения позволяет переключиться в ручной режим двери багажного отделения.
Выключатель доводчика двери багажного отделения			Когда этот выключатель включается снаружи автомобиля, дверь багажного отделения закрывается.
Передатчик электронного ключа в сборе			Дверь багажного отделения открывается при нажатии кнопки механизма открывания двери багажного отделения на передатчике электронного ключа, находящегося снаружи автомобиля.
Выключатель электронного ключа багажного отделения			При нажатии выключателя электронного ключа багажного отделения на наружной ручке двери происходит автоматическое открывание двери багажного отделения. Нажатие выключателя электронного ключа багажного отделения во время работы автоматизированного привода двери багажного отделения вызывает переключение в ручной режим двери багажного отделения. Если дверь багажного отделения открывается, электродвигатель останавливается. Если в данный момент дверь закрывается, направление вращения электродвигателя изменяется на обратное.
ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)			При нажатии кнопки механизма открывания двери багажного отделения на передатчике электронного ключа ЭБУ сертификации передает сигнал в ЭБУ автоматизированного привода двери багажного отделения по шине CAN (шине MS), обеспечивая работу функции дистанционной блокировки дверей.
ECM			ECM передает сигнал положения рычага переключения передач (P) в ЭБУ автоматизированного привода двери багажного отделения по шине CAN (шина MS). ECM получает сигналы состояния стояночного тормоза от ЭБУ стояночного тормоза по шине CAN и передает сигналы в главный ЭБУ кузова по шине CAN.
ЭБУ стояночного тормоза в сборе			ЭБУ стояночного тормоза передает сигналы состояния стояночного тормоза в ECM по шине CAN.
Щиток приборов в сборе			ЭБУ щитка приборов передает сигнал скорости автомобиля в ЭБУ автоматизированного привода двери багажного отделения по шине CAN (шина MS).
Главный ЭБУ кузова (распределительный блок со стороны водителя)			При нажатии выключателя механизма открывания двери багажного отделения главный ЭБУ кузова передает сигнал в ЭБУ автоматизированного привода двери багажного отделения.

УСЛОВИЯ РАБОТЫ
1. Условия работы функции механизма открывания:
  - Выключатель отмены открывания двери багажного отделения включен.
  - Зажигание выключено, или рычаг переключения передач находится в положении P.
  - Скорость автомобиля ниже приблизительно 3 км/час (2 мили в час).
  - Нажата педаль тормоза, или включен стояночный тормоз.
  - Водитель имеет при себе передатчик электронного ключа (при управлении выключателем электронного ключа багажного отделения на облицовке заднего номерного знака).
ПРИНЦИП РАБОТЫ
1. Функция открывания
  1. Если не менее чем на 1 с нажимается выключатель механизма открывания двери багажного отделения, выключатель электронного ключа багажного отделения или кнопка механизма открывания дери багажного отделения на передатчике электронного ключа, электродвигатель доводчика двери багажного отделения разблокирует дверь багажного отделения.
  2. Когда защелка освобождается доводчиком двери багажного отделения, электродвигатель доводчика багажного отделения поворачивает петли двери багажного отделения посредством шарового рычажного механизма, полностью открывая дверь багажного отделения. Дверь багажного отделения останавливается в полностью открытом положении.
  3. Если нажимается выключатель механизма открывания двери багажного отделения, выключатель электронного ключа багажного отделения или кнопка механизма открывания дери багажного отделения на передатчике электронного ключа, когда дверь багажного отделения движется, эта дверь останавливается.
2. Функция закрывания
  1. При нажатии выключателя доводчика двери багажного отделения на внутренней поверхности двери багажного отделения электродвигатель доводчика багажного отделения поворачивает петли двери багажного отделения посредством шарового рычажного механизма, закрывая дверь багажного отделения.
  2. Когда дверь багажного отделения почти полностью закрыта, доводчик двери багажного отделения приводится в действие, чтобы заблокировать защелку.
  3. Если выключатель доводчика двери багажного отделения нажимается, когда дверь багажного отделения закрывается, ее движение останавливается, а затем дверь багажного отделения начинает открываться.
3. Функция травмобезопасности
  1. ЭБУ автоматизированного привода двери багажного отделения определяет заклинивание двери багажного отделения по сигналам от датчиков Холла.

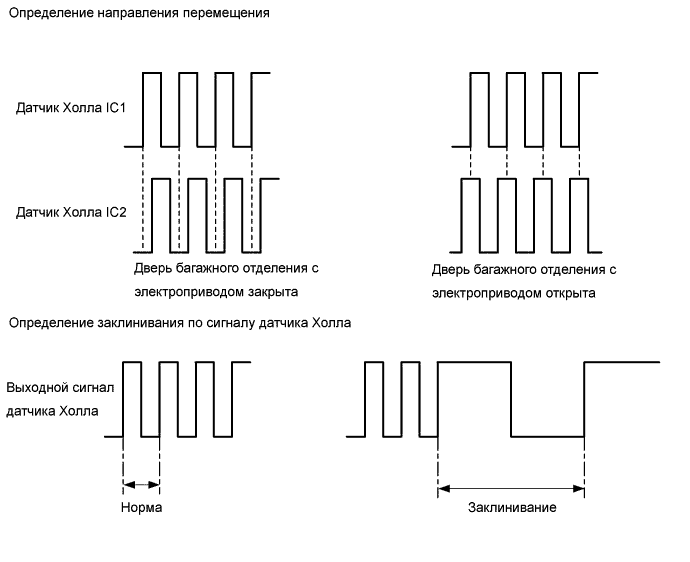

  2. ЭБУ двери багажного отделения с электроприводом определяет расстояние перемещения и скорость открывания/закрывания двери багажного отделения (для функции травмобезопасности двери) по импульсным сигналам датчика Холла, а положение двери багажного отделения (направление ее перемещения) – по разности фаз импульсных сигналов датчиков Холла 1 и 2.
  3. Если при открывании или закрывании двери багажного отделения в проеме застревает посторонний предмет, изменяется длительность импульса выходного сигнала датчика Холла. ЭБУ автоматизированного привода двери багажного отделения интерпретирует это как заклинивание и выключает электродвигатель доводчика двери багажного отделения, если дверь багажного отделения открывается. Если же дверь багажного отделения закрывается, ЭБУ изменяет направление вращения электродвигателя на обратное.
ДИАГНОСТИКА
1. Когда ЭБУ автоматизированного привода двери багажного отделения регистрирует неисправность, он производит диагностику соответствующего узла и сохраняет в памяти ее результаты.
2. ЭБУ автоматизированного привода двери багажного отделения сохраняет в памяти 5-значные DTC (диагностические коды неисправностей). DTC можно считать с помощью Global TechStream (GTS).
