СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

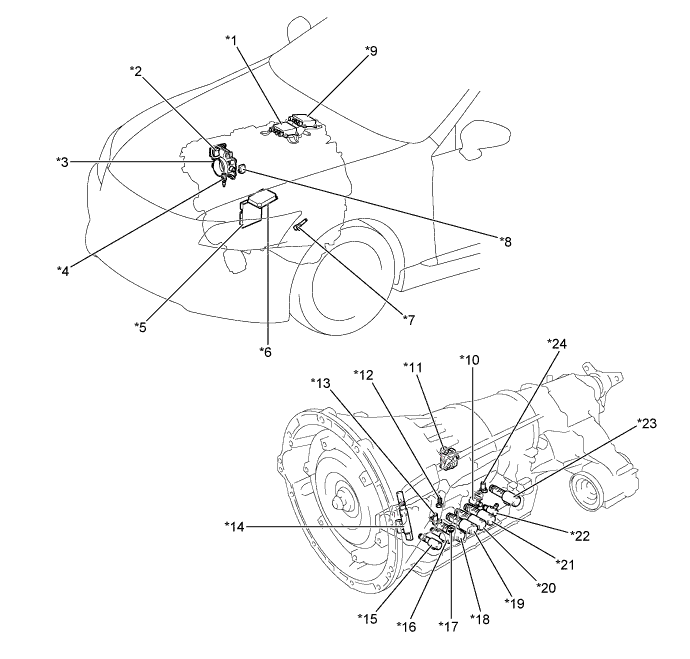

| *1 | EDU № 1 | *2 | Датчик массового расхода воздуха на впуске в сборе (ряд 2) |
| *3 | Корпус дроссельной заслонки - Датчик положения дроссельной заслонки - Электродвигатель привода дроссельной заслонки |
*4 | Датчик температуры охлаждающей жидкости двигателя |
| *5 | ECM | *6 | TCM |
| *7 | Датчик положения коленчатого вала | *8 | Датчик массового расхода воздуха на впуске в сборе (ряд 1) |
| *9 | EDU № 2 | *10 | Электромагнитный клапан переключения передач SR (3-ходовой электромагнитный клапан блокировки трансмиссии в сборе) |
| *11 | Датчик положения паркинга/нейтрали в сборе | *12 | Датчик температуры ATF |
| *13 | Датчик оборотов трансмиссии (NC3) | *14 | Датчик частоты вращения трансмиссии (NT) |
| *15 | Электромагнитный клапан переключения передач SLT (электромагнитный клапан управления линейным давлением в сборе) | *16 | Электромагнитный клапан переключения передач SLU (электромагнитный клапан управления блокировкой в сборе) |
| *17 | Контактный датчик давления ATF | *18 | Электромагнитный клапан переключения передач SL1 |
| *19 | Электромагнитный клапан переключения передач SL5 | *20 | Электромагнитный клапан переключения передач SL4 |
| *21 | Электромагнитный клапан переключения передач SL3 | *22 | Электромагнитный клапан переключения передач SL (3-ходовой электромагнитный клапан блокировки трансмиссии в сборе) |
| *23 | Электромагнитный клапан переключения передач SL2 | *24 | Датчик оборотов трансмиссии (SP2) |

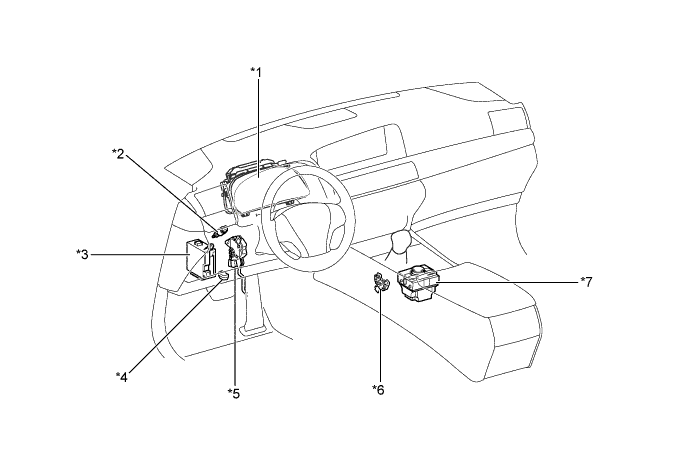

| *1 | Щиток приборов в сборе | *2 | Выключатель стоп-сигналов в сборе |
| *3 | Главный ЭБУ кузова (распределительный блок со стороны водителя) | *4 | DLC3 |
| *5 | Датчик положения педали акселератора | *6 | Датчик положения селектора передач |
| *7 | Комбинированный переключатель в сборе - Выбор режима движения - Переключатель режима SNOW |
- | - |
