СИСТЕМА КАРДАННЫХ ВАЛОВ ОБЩИЕ СВЕДЕНИЯ


  1. ОПИСАНИЕ


    1. Передний карданный вал (в моделях с постоянным полным приводом)


      1. Используются 2-шарнирный передний карданный вал.

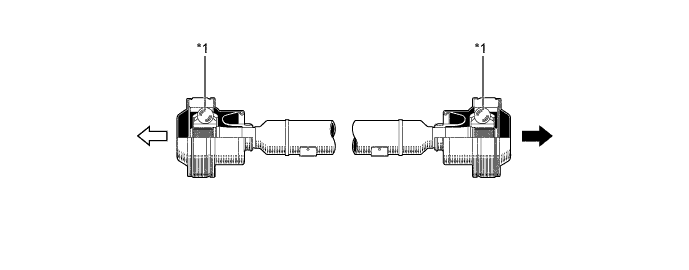

        A01GE4NE01
        Обозначения на рисунке
        *1 Шарнир с перекрещивающимися канавками - -
        A01GDXM Сторона раздаточной коробки A01GE3Q Со стороны переднего дифференциал

    2. Задний карданный вал


      1. Используются 3-шарнирный задний карданный вал.

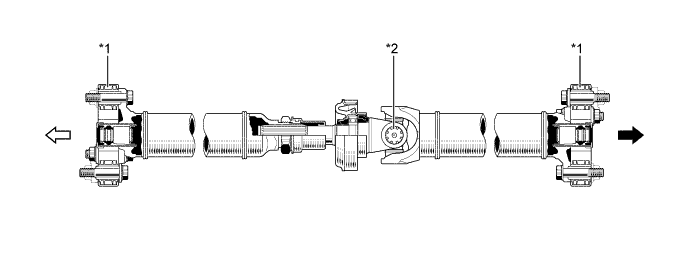

        A01GE1EE01
        Обозначения на рисунке
        *1 Сочленение на основе гибкой муфты *2 Шарнир ракушечного типа
        A01GDXM Сторона заднего дифференциала A01GE3Q Сторона трансмиссии
