СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

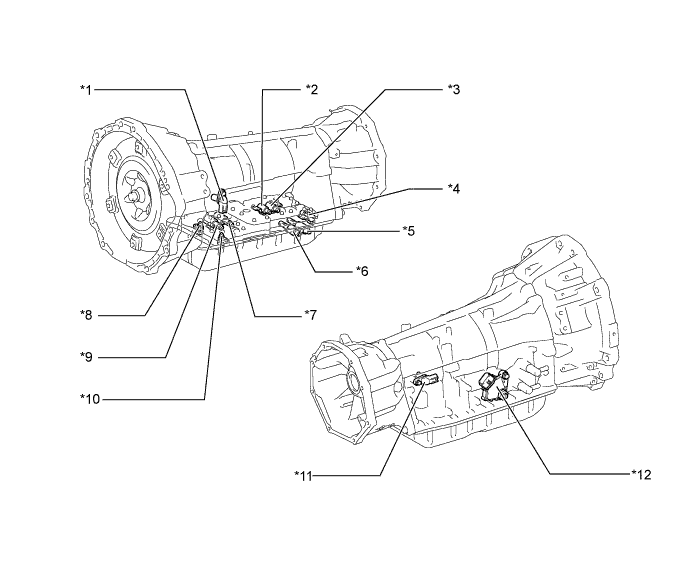

| *1 | Датчик частоты вращения трансмиссии (NT) | *2 | Электромагнитный клапан переключения передач DSL (S1) |
| *3 | Электромагнитный клапан трансмиссии № 3 в сборе (S2) | *4 | Электромагнитный клапан переключения передач S4 (SR) |
| *5 | Электромагнитный клапан управления блокировкой в сборе (SLU) | *6 | Электромагнитный клапан переключения передач (SL2) |
| *7 | Электромагнитный клапан переключения передач (SL1) | *8 | Датчик № 2 температуры ATF |
| *9 | Электромагнитный клапан управления линейным давлением в сборе (SLT) | *10 | Датчик № 1 температуры ATF |
| *11 | Датчик оборотов трансмиссии (SP2) | *12 | Датчик положения паркинга/нейтрали в сборе |

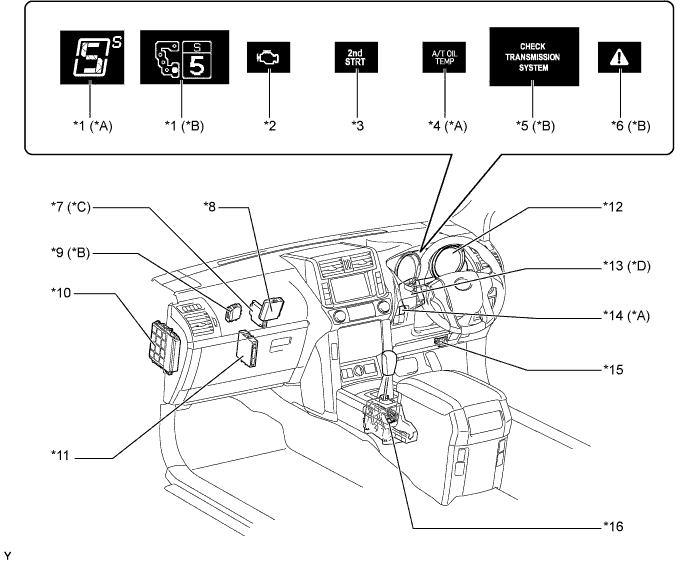

| *A | для моделей с щитком приборов аналогового типа | *B | для моделей с щитком приборов с оригинальной системой подсветки "Optitron" |
| *C | Для моделей с динамической радарной системой круиз-контроля | *D | для моделей с двигателем 1KD-FTV |
| *1 | Индикатор механизма переключения передач | *2 | MIL |
| *3 | Контрольная лампа режима запуска № 2 | *4 | Контрольная лампа температуры ATF |
| *5 | Мультиинформационный дисплей | *6 | Главная контрольная лампа аварийного состояния |
| *7 | ЭБУ помощи при движении в сборе | *8 | ЭБУ полного привода |
| *9 | ЭБУ переключателя помощи при движении | *10 | ECM |
| *11 | Блок управления системой кондиционирования | *12 | Щиток приборов в сборе - Многофункциональный зуммер |
| *13 | TCM | *14 | Выключатель режима запуска на 2-й передаче (переключатель выбора режима в сборе) |
| *15 | DLC3 | *16 | Датчик положения селектора передач |
