СИСТЕМА ОХЛАЖДЕНИЯ


  1. КОНСТРУКЦИЯ


    1. Насос системы охлаждения двигателя в сборе


      1. Электрический насос системы охлаждения двигателя, которым управляет ECM, регулирует расход охлаждающей жидкости и, тем самым, дополнительно улучшает характеристики прогрева и снижает потери при охлаждении.

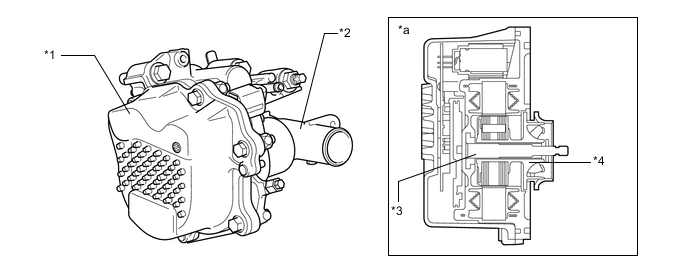

        A0002Y5E01
        Обозначения на рисунке
        *1 Насос системы охлаждения двигателя в сборе *2 Впускной патрубок охлаждающей жидкости с термостатом в сборе
        *3 Шток *4 Ротор
        *a Сечение насоса системы охлаждения - -

    2. Радиатор в сборе


      1. Используется радиатор нисходящего потока.

      2. Радиатор в сборе объединен с конденсатором кондиционера в сборе, что обеспечивает компактность конструкции.

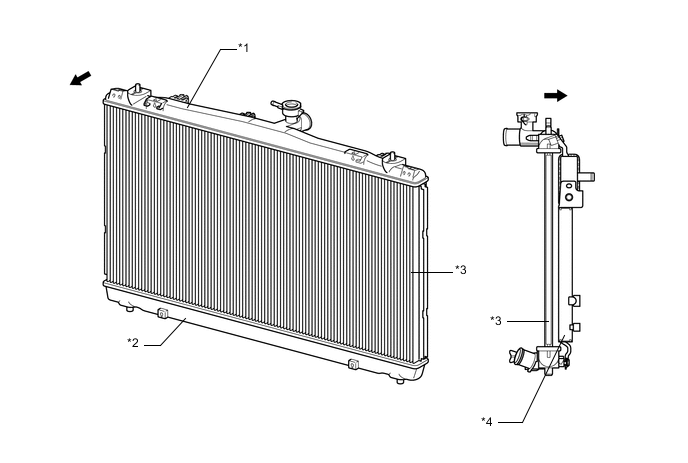

        A0002UDE03
        Обозначения на рисунке
        *1 Верхний бачок радиатора *2 Нижний бачок радиатора
        *3 Радиатор в сборе *4 Конденсатор системы кондиционирования в сборе
        A0002J8 Передняя сторона - -
