СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ

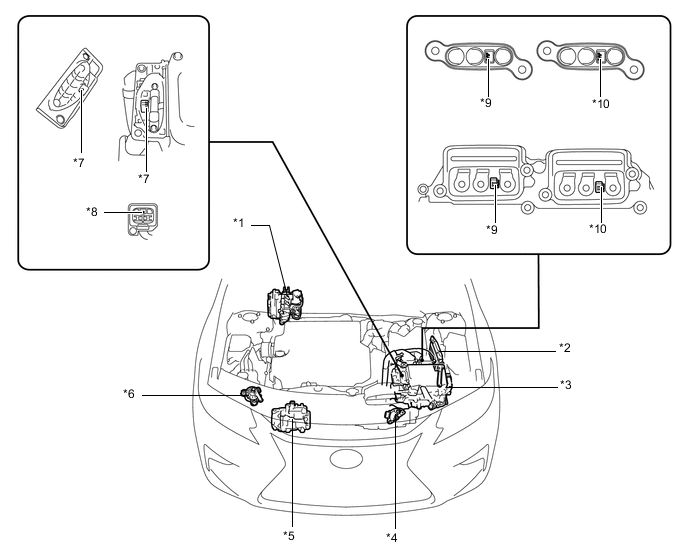

| *1 | Усилитель тормозной системы с главным цилиндром в сборе - ЭБУ системы противоскольжения |
*2 | ECM |
| *3 | Преобразователь-инвертор в сборе - ЭБУ MG - Повышающий преобразователь - Преобразователь постоянного тока в постоянный - Инвертор |
*4 | Датчик положения рычага переключения передач |
| *5 | Компрессор с электродвигателем в сборе | *6 | Насос системы охлаждения инвертора в сборе |
| *7 | Выключатель блокировки (крышка разъема) | *8 | Выключатель блокировки (разъем силового кабеля компрессора с электродвигателем) |
| *9 | Выключатель блокировки (для крышки выводов MG2) | *10 | Выключатель блокировки (для крышки выводов MG1) |

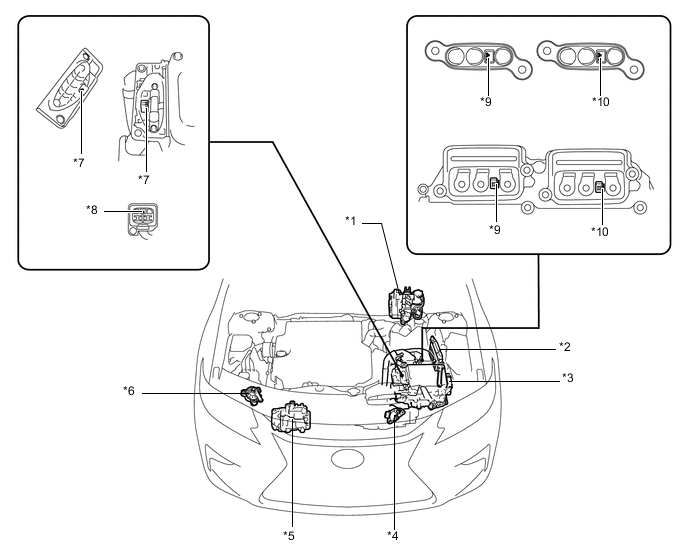

| *1 | Усилитель тормозной системы с главным цилиндром в сборе - ЭБУ системы противоскольжения |
*2 | ECM |
| *3 | Преобразователь-инвертор в сборе - ЭБУ MG - Повышающий преобразователь - Преобразователь постоянного тока в постоянный - Инвертор |
*4 | Датчик положения рычага переключения передач |
| *5 | Компрессор с электродвигателем в сборе | *6 | Насос системы охлаждения инвертора в сборе |
| *7 | Выключатель блокировки (крышка разъема) | *8 | Выключатель блокировки (разъем силового кабеля компрессора с электродвигателем) |
| *9 | Выключатель блокировки (для крышки выводов MG2) | *10 | Выключатель блокировки (для крышки выводов MG1) |

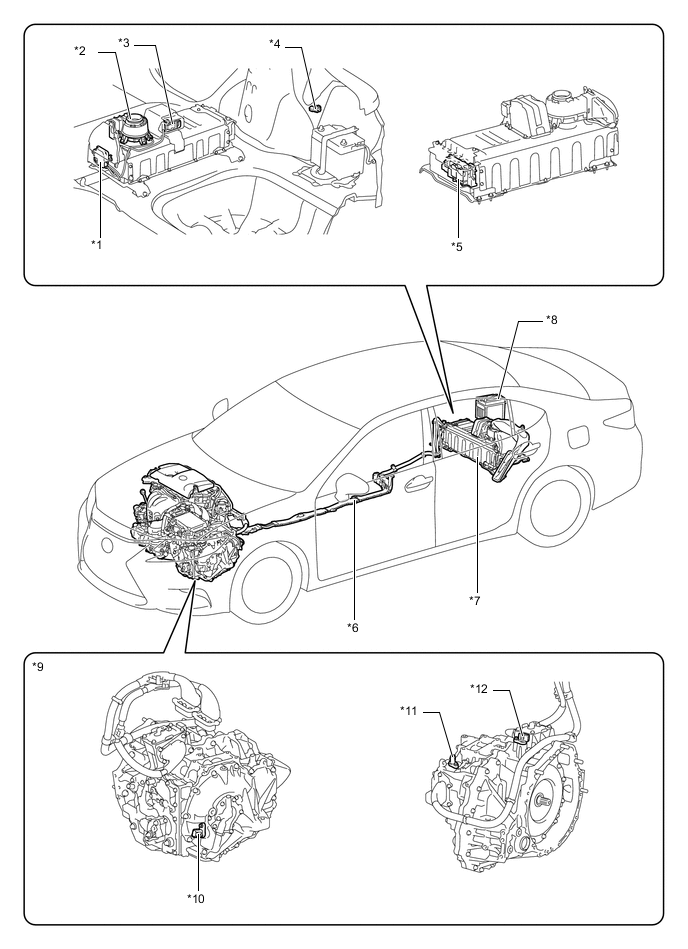

| *1 | Блок контроля состояния аккумуляторной батареи | *2 | Вентилятор охлаждения аккумуляторной батареи в сборе |
| *3 | Зажим сервисного размыкателя цепи | *4 | Датчик температуры вспомогательной аккумуляторной батареи (термистор в сборе) |
| *5 | Распределительный блок аккумуляторной батареи гибридной системы в сборе - Датчик тока аккумуляторной батареи - SMRB - SMRP - SMRG - Резистор предварительной зарядки |
*6 | Силовой кабель (жгут проводов рамы) |
| *7 | Высоковольтная аккумуляторная батарея в сборе | *8 | Вспомогательная аккумуляторная батарея |
| *9 | Гибридная трансмиссия в сборе | *10 | Резольвер электродвигателя (для MG2) |
| *11 | Датчик температуры электродвигателя (для MG2) | *12 | Резольвер генератора (для MG1) Датчик температуры генератора (для MG1) |

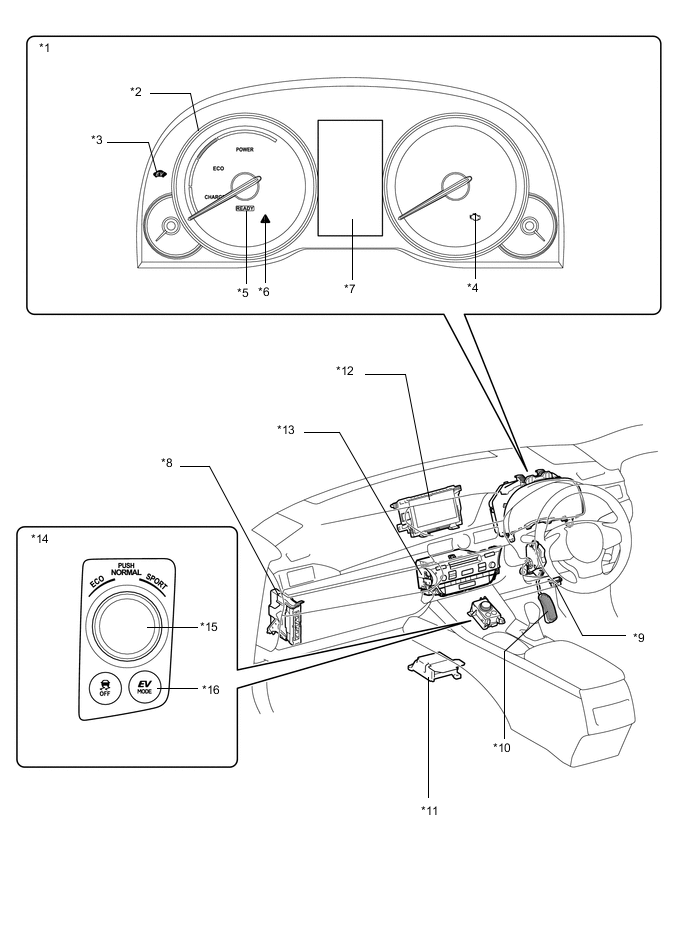

| *1 | Щиток приборов в сборе | *2 | Индикатор гибридной системы |
| *3 | Контрольная лампа режима привода EV | *4 | Контрольная лампа неисправности (MIL) |
| *5 | Контрольная лампа READY | *6 | Главная контрольная лампа аварийного состояния |
| *7 | Мультиинформационный дисплей - Экран контроля расхода энергии - Сообщение режима движения ECO - Сообщение режима движения SPORT - Сообщение режима движения EV |
*8 | ЭБУ гибридной системы в сборе |
| *9 | DLC3 | *10 | Датчик положения педали акселератора в сборе |
| *11 | Блок управления системы SRS | *12 | Дисплей мультимедийного модуля |
| *13 | Радиоприемник в сборе | *14 | Интегрированная панель управления в сборе |
| *15 | Выбор режима движения | *16 | Переключатель режима привода EV |

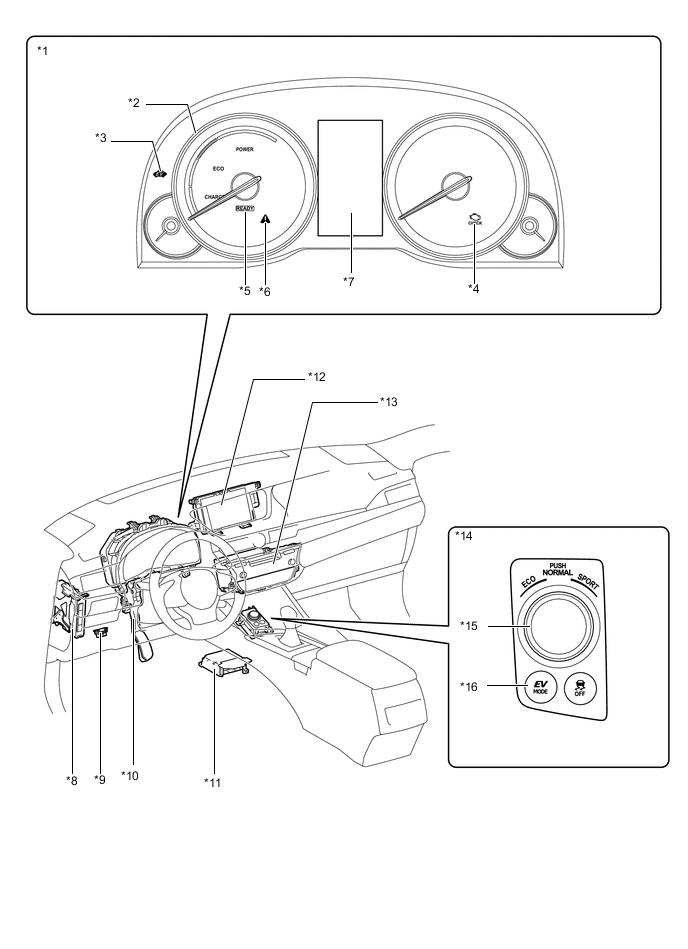

| *1 | Щиток приборов в сборе | *2 | Индикатор гибридной системы |
| *3 | Контрольная лампа режима привода EV | *4 | Контрольная лампа неисправности (MIL) |
| *5 | Контрольная лампа READY | *6 | Главная контрольная лампа аварийного состояния |
| *7 | Мультиинформационный дисплей - Экран контроля расхода энергии - Сообщение режима движения ECO - Сообщение режима движения SPORT - Сообщение режима движения EV |
*8 | ЭБУ гибридной системы в сборе |
| *9 | DLC3 | *10 | Датчик положения педали акселератора в сборе |
| *11 | Блок управления системы SRS | *12 | Дисплей мультимедийного модуля |
| *13 | Радиоприемник в сборе | *14 | Интегрированная панель управления в сборе |
| *15 | Выбор режима движения | *16 | Переключатель режима привода EV |
