СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Функция регистрации и контроля интенсивности дождя реализуется следующими устройствами:

      Устройство Назначение
      Переключатель стеклоочистителя ветрового стекла в сборе Когда этот переключатель установлен в положение AUTO, функция регистрации и контроля интенсивности дождя работает и выбирает чувствительность автоматически.
      Датчик дождя Определяет наличие капель дождя, когда переключатель стеклоочистителя ветрового стекла находится в положении AUTO, и передает сигналы в реле стеклоочистителя ветрового стекла.
      Реле стеклоочистителя ветрового стекла в сборе Получает управляющие сигналы от датчика дождя и подает их на электродвигатель и тягу переднего стеклоочистителя в сборе.
      Электродвигатель и тяга переднего стеклоочистителя в сборе Управляют стеклоочистителями в соответствии с сигналами от датчика дождя, когда переключатель стеклоочистителя ветрового стекла находится в положении AUTO.

    2. В состав системы очистителей фар входят следующие устройства:

      Устройство Назначение
      Выключатель очистителя фар в сборе С помощью этого выключателя пользователь управляет системой очистителей фар.

      Бачок стеклоомывателя

      - Очиститель фары и электродвигатель насоса в сборе

      		 Подает омывающую жидкость в очиститель фар в соответствии с сигналами от выключателя очистителя фар в сборе.
      Привод очистителя фары в сборе Омывающая жидкость, подаваемая под давлением очистителем фары с электродвигателем насоса в сборе, распыляется через форсунки омывателя фар.

      Привод очистителя фары в сборе

      - Форсунка омывателя фары

      		 Распыляет на фару омывающую жидкость, подаваемую очистителем фары с электродвигателем насоса в сборе.

  2. ФУНКЦИИ


    1. Функция регистрации и контроля интенсивности дождя


      1. Функция регистрации и контроля интенсивности дождя регулирует периодичность включения стеклоочистителей в зависимости от интенсивности дождя, когда переключатель стеклоочистителя ветрового стекла находится в положении AUTO.

      2. Управление осуществляется с помощью датчика дождя, определяющего количество капель дождя, и входных сигналов от контроллера стеклоочистителя.

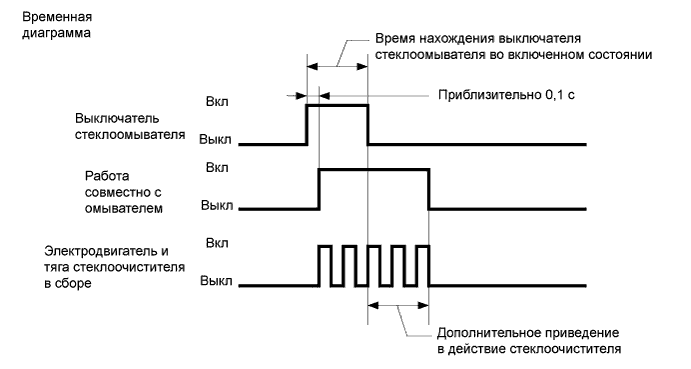

    2. Функция синхронизации стеклоочистителя со стеклоомывателем


      1. Когда выключатель стеклоочистителя находится в положении OFF (ВЫКЛ) или AUTO, при установке выключателя стеклоомывателя во включенное положение примерно на 0,1 с или более одновременно с распылением жидкости стеклоомывателя приводятся в действие стеклоочистители (в режиме LO).

      2. Функция синхронизации стеклоочистителя со стеклоомывателем начинает работу после возвращения выключателя в выключенное положение и действует, как описано ниже, в зависимости от времени, в течение которого выключатель стеклоомывателя удерживался во включенном положении.

        A01ILTNE01
        Время нахождения выключателя стеклоомывателя во включенном состоянии Дополнительное приведение в действие стеклоочистителя
        0,2 с или менее 0
        От 0,2 до 1,5 с 1 раз
        не менее 1,5 сек. 3 раза

    3. Система очистителей фар


      1. Система очистителей фар выполняет следующие функции:

        Функция Описание
        Очистители фар Нормальное состояние Когда замок зажигания (выключатель зажигания*1) находится в состоянии ON (ВКЛ), и включен ближний свет фар, нажатие выключателя очистителя фар в сборе приводит к включению на заданное время очистителей фар с электродвигателем насоса в сборе.
        Синхронизация со стеклоомывателем*2 Когда замок зажигания (выключатель зажигания*1) находится в состоянии ON (ВКЛ), и включен ближний свет фар, однократное нажатие выключателя стеклоомывателя приводит к включению очистителей фар с электродвигателем насоса в сборе.

        • *1: для моделей с системой посадки и запуска

        • *2: для моделей с газоразрядными фарами

  3. КОНСТРУКЦИЯ

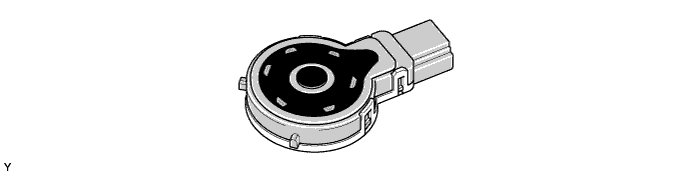

    1. Датчик дождя


      1. Датчик дождя состоит из 6 излучающих ИК-светодиодов, одного фотодиода, способного принимать ИК-излучение, и ленты датчика дождя. 6 светодиодов разделены на 2 группы по 3 светодиода.

        A01IM6A

  4. ПРИНЦИП РАБОТЫ

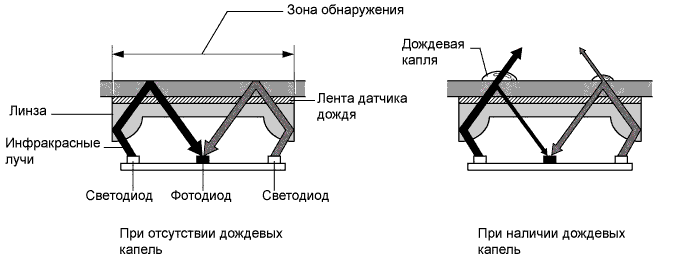

    1. Датчик дождя


      1. Если в зоне обнаружения нет капель дождя, все инфракрасные лучи, излучаемые светодиодом, отражаются от ветрового стекла и принимаются фотодиодом.

      2. Если же в зоне обнаружения присутствуют капли дождя, часть испускаемых инфракрасных лучей в результате изменения коэффициента отражения проникает сквозь ветровое стекло с каплями, в результате чего уменьшается количество инфракрасных лучей, достигающих фотодиода. По этому уменьшению определяется интенсивность дождя. Соответственно, данная функция выбирает такой режим работы (прерывистый, с низкой скоростью или с высокой скоростью), который позволяет оптимизировать время работы стеклоочистителей.

        A01ILKKE01

    2. Система очистителей фар


      1. Условия активации системы очистителей фар:

        Ближний свет фар Выключатель очистителя фар в сборе Выключатель стеклоомывателя
        On (вкл) On (вкл) (в первый раз) On (вкл) (во второй и последующие разы)
        Включен Действует Приведен в действие* Не действует
        Выключение Не действует Не действует Не действует

        • *: для моделей с газоразрядными фарами

  5. РАБОТА В АВАРИЙНОМ РЕЖИМЕ


    1. Когда реле стеклоочистителя ветрового стекла обнаруживает неисправность датчика дождя во время работы функции регистрации и контроля интенсивности дождя, выполняются следующие действия:


      • Стеклоочиститель продолжает работать в режиме, который был установлен до возникновения неисправности.

      • Если неисправность датчика дождя регистрируется при переводе замка зажигания (выключателя зажигания*) из состояния OFF (ВЫКЛ) в состояние ON (ВКЛ), или когда выключатель стеклоочистителя ветрового стекла находится в положении AUTO, производится переключение в прерывистый режим.


      • *: для моделей с системой посадки и запуска
