СИСТЕМА ОХЛАЖДЕНИЯ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. КОНСТРУКЦИЯ


    1. Насос системы охлаждения в сборе


      1. Насос системы охлаждения в сборе имеет две спиральных камеры и обеспечивает непрерывную подачу охлаждающей жидкости в левый и правый ряды блока цилиндров.

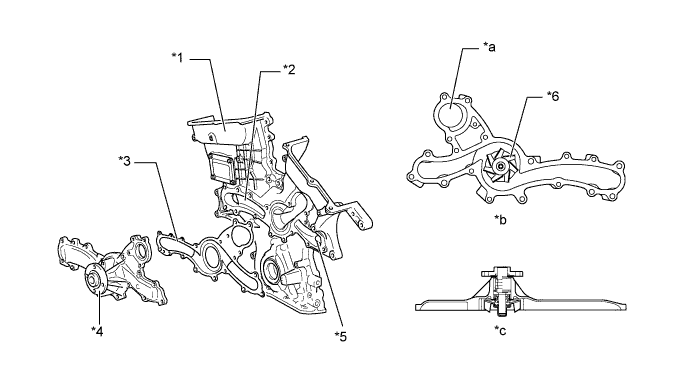

        A019WAME05
        Обозначения на рисунке
        *1 Крышка цепного привода газораспределительного механизма *2 Спиральная камера
        *3 Прокладка насоса системы охлаждения *4 Насос системы охлаждения в сборе
        *5 Спиральная камера *6 Ротор
        *a От кожуха впускного патрубка охлаждающей жидкости *b Вид сзади
        *c Поперечное сечение - -

    2. Радиатор в сборе


      1. Используется радиатор нисходящего потока.

      2. Радиатор в сборе объединен с конденсатором кондиционера в сборе, что обеспечивает компактность конструкции.

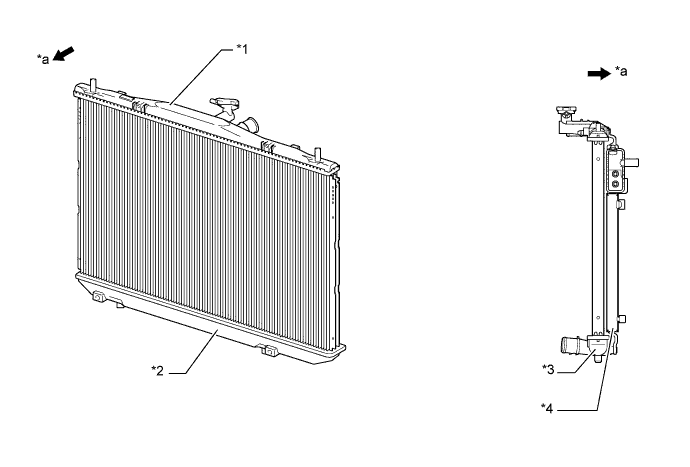

        A019WFFE01
        Обозначения на рисунке
        *1 Верхний бачок радиатора *2 Нижний бачок радиатора
        *3 Радиатор в сборе *4 Конденсатор системы кондиционирования в сборе
        *a Передняя сторона - -
