СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

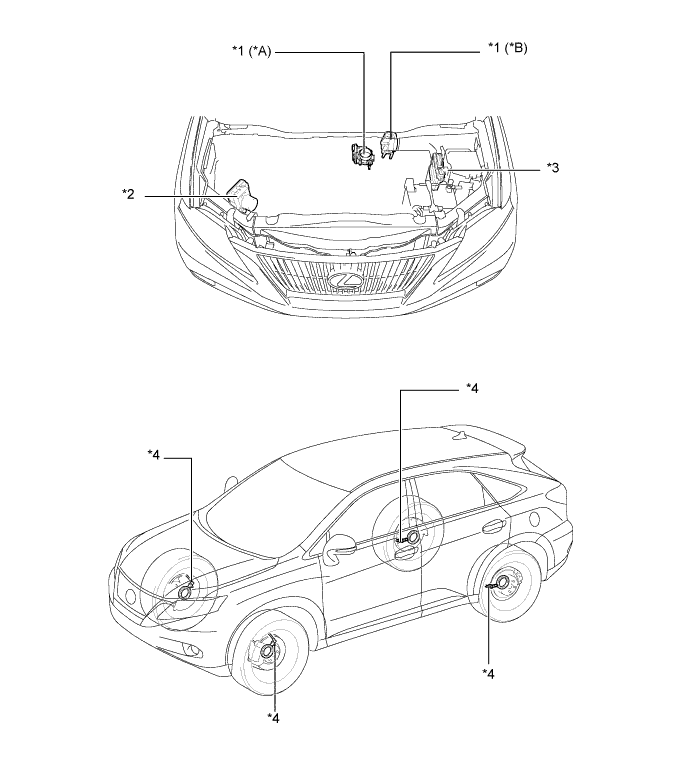

| *A | Для моделей с двигателем 1AR-FE | *B | Для моделей с двигателем 2GR-FE |
| *1 | Корпус дроссельной заслонки - Датчик положения дроссельной заслонки - Электродвигатель привода дроссельной заслонки |
*2 | Блок управления рабочими цилиндрами тормозов в сборе - ЭБУ системы противоскольжения |
| *3 | ECM | *4 | Датчик частоты вращения |

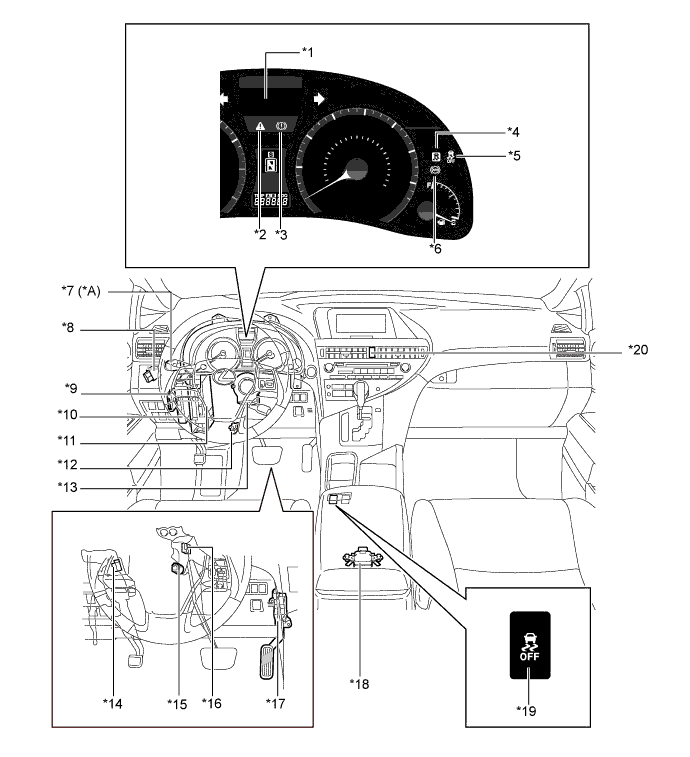

| *A | для моделей с динамической радарной системой круиз-контроля | - | - |
| *1 | Мультиинформационный дисплей | *2 | Главная контрольная лампа аварийного состояния |
| *3 | Контрольная лампа состояния тормозной системы | *4 | Контрольная лампа скольжения SLIP |
| *5 | Контрольная лампа VSC OFF | *6 | Контрольная лампа ABS |
| *7 | Зуммер системы противоскольжения в сборе | *8 | Реле управления стоп-сигналами в сборе |
| *9 | ЭБУ помощи при движении в сборе | *10 | ЭБУ распределения питания |
| *11 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | *12 | DLC3 |
| *13 | Датчик угла поворота рулевого колеса | *14 | Выключатель стояночного тормоза |
| *15 | Выключатель стоп-сигналов | *16 | Реле нагрузки на педаль тормоза |
| *17 | Датчик положения педали акселератора | *18 | Датчик рысканья |
| *19 | Выключатель VSC OFF | *20 | Выключатель аварийной сигнализации |

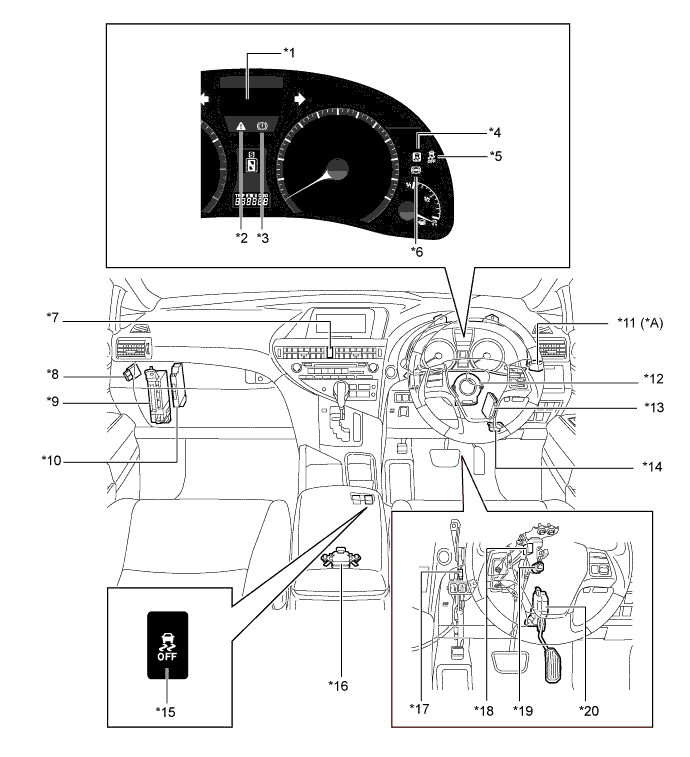

| *A | для моделей с динамической радарной системой круиз-контроля | - | - |
| *1 | Мультиинформационный дисплей | *2 | Главная контрольная лампа аварийного состояния |
| *3 | Контрольная лампа состояния тормозной системы | *4 | Контрольная лампа скольжения SLIP |
| *5 | Контрольная лампа VSC OFF | *6 | Контрольная лампа ABS |
| *7 | Выключатель аварийной сигнализации | *8 | Реле управления стоп-сигналами в сборе |
| *9 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | *10 | ЭБУ распределения питания |
| *11 | Зуммер системы противоскольжения в сборе | *12 | Датчик угла поворота рулевого колеса |
| *13 | ЭБУ помощи при движении в сборе | *14 | DLC3 |
| *15 | Выключатель VSC OFF | *16 | Датчик рысканья |
| *17 | Выключатель стояночного тормоза | *18 | Реле нагрузки на педаль тормоза |
| *19 | Выключатель стоп-сигналов | *20 | Датчик положения педали акселератора |
