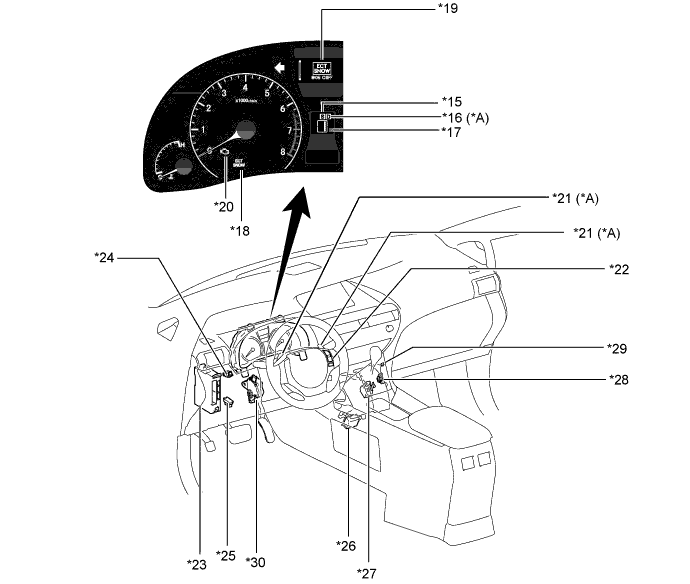

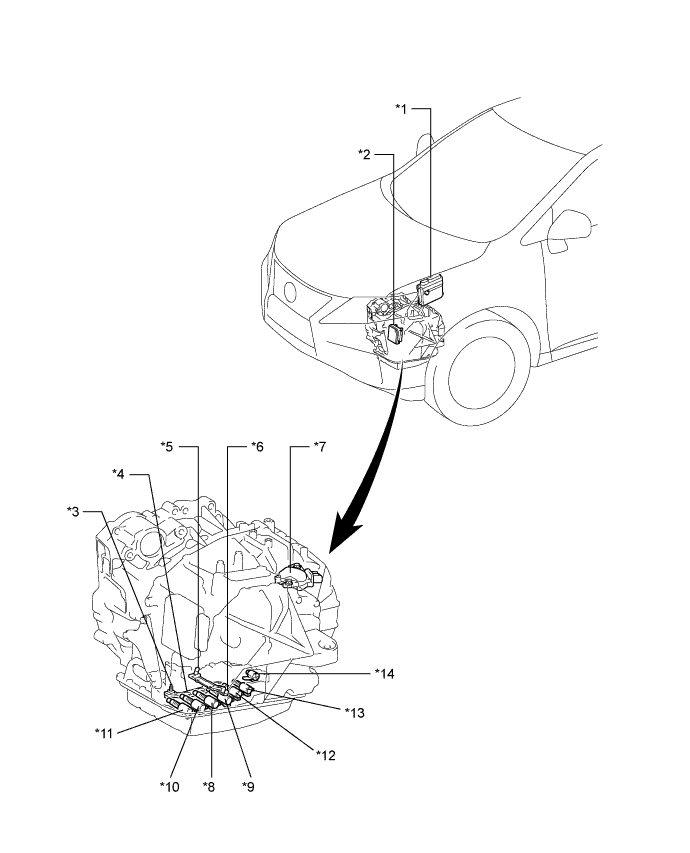

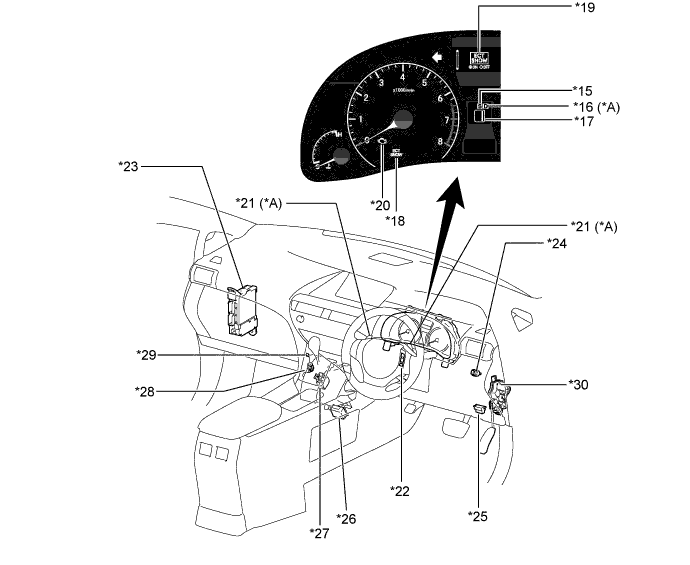

СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
| *A | Для комплектации "F SPORT" | - | - |
| *1 | ECM | *2 | TCM |
| *3 | Датчик температуры ATF | *4 | Контактный датчик давления ATF |
| *5 | Датчик частоты вращения промежуточной шестерни | *6 | Датчик частоты вращения первичной турбины |
| *7 | Датчик положения паркинга/нейтрали | *8 | Электромагнитный клапан переключения передач SL1 |
| *9 | Электромагнитный клапан переключения передач SL2 | *10 | Электромагнитный клапан переключения передач SL3 |
| *11 | Электромагнитный клапан переключения передач SL4 | *12 | Электромагнитный клапан переключения передач SLU |
| *13 | Электромагнитный клапан переключения передач SLT | *14 | Электромагнитный клапан переключения передач SL |
| *15 | Контрольная лампа режима S | *16 | Контрольная лампа режима D (временное включение режима S). |
| *17 | Контрольная лампа включенной передачи | *18 | Контрольная лампа ECT SNOW |
| *19 | Мультиинформационный дисплей | *20 | Контрольная лампа неисправности |
| *21 | Переключатель управления переключением | *22 | Переключатель мультиинформационного дисплея (переключатель на рулевом колесе в сборе) |
| *23 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | *24 | Выключатель стоп-сигналов |
| *25 | DLC3 | *26 | ЭБУ блокировки селектора |
| *27 | Датчик положения селектора передач | *28 | Соленоид блокировки селектора в сборе - Датчик положения P |
| *29 | Кнопка ручной разблокировки селектора | *30 | Тяга педали акселератора - Датчик положения педали акселератора |
