СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ ОБЩИЕ СВЕДЕНИЯ


  1. ОПИСАНИЕ

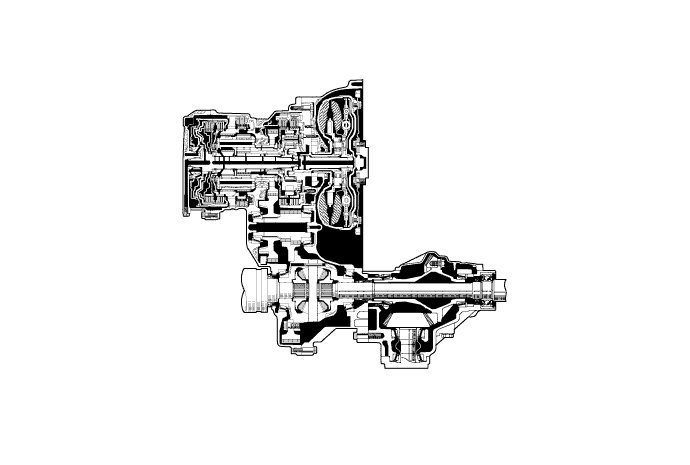

    1. Автомобиль оснащается автоматической трансмиссией U660F. Эта 6-ступенчатая мощная автоматическая трансмиссия с электронным управлением (Super ECT) отличается компактностью и малым весом.


      1. Данная автоматическая трансмиссия представляет собой трансмиссию типа "multimode".

        A019PMN

    2. В трансмиссии используется трос управления механизмом переключения передач с системой регулировки длины. Более подробную информацию см. в Руководстве по ремонту.

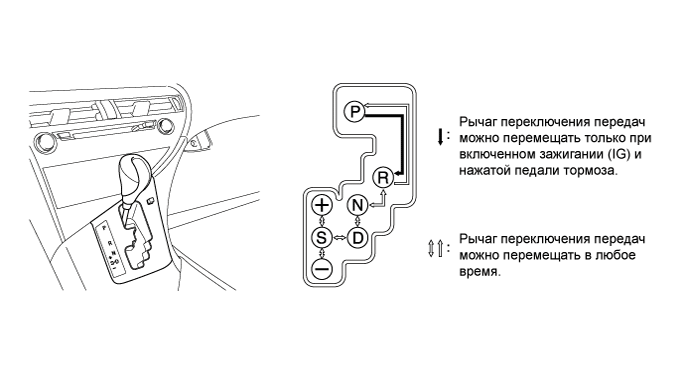

    3. В схеме переключения передач сбоку от положения D предусмотрено положение S.

    4. Используется система блокировки селектора.

    5. Также имеется кнопка ручной разблокировки селектора, позволяющая вручную отключить механизм блокировки селектора.

      A019PQQE02

  2. ОСНОВНЫЕ ОТЛИЧИЯ


    1. По сравнению с предыдущими новые модели имеют следующие особенности:


      1. Режим фиксации диапазона положения D добавлен в комплектацию F SPORT. Переключатели управления переключением могут быть использованы даже тогда, когда рычаг переключения передач находится в положении D. Это позволяет быстро переключаться в режим фиксации диапазона также когда рычаг переключения передач находится в положение S.

  3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


    1. Автоматическая трансмиссия в сборе

      Тип трансмиссии U660F
      Передаточное число 1-я 3,300
      2-я 1,900
      3-я 1,420
      4-я 1,000
      5-я 0,713
      6-я 0,608
      Заднего хода 4,148
      Передаточное число дифференциала*1 4,398
      Рабочий объем*2 6,7 л (7,08 кварты США, 5,90 английской кварты)
      Тип жидкости Жидкость для автоматических трансмиссий WS от компании TOYOTA
      Масса (для справки)*3 96,0 кг (211,6 фунта)

      • *1: с учетом передаточного числа промежуточной шестерни.

      • *2: включая дифференциал.

      • *3: указана масса агрегата, полностью заправленного трансмиссионной жидкостью.

      C1 Муфта № 1 Количество дисков 4
      C2 Муфта № 2 3
      B1 Тормоз № 1 4
      B2 Тормоз № 2 5
      B3 Тормоз № 3 3
      F1 Муфта свободного хода № 1 Количество расклинивающих сухарей 20
      Планетарный редуктор Ravigneaux Число зубьев передней солнечной шестерни 27
      Число зубьев задней солнечной шестерни 30
      Число зубьев длинного сателлита 20
      Число зубьев короткого сателлита 22
      Число зубьев коронной шестерни 69
      Блок понижающей планетарной передачи Число зубьев солнечной шестерни 66
      Число зубьев сателлита 21
      Число зубьев коронной шестерни 110
      Промежуточная шестерня Число зубьев ведущей шестерни 44
      Число зубьев ведомой шестерни 47

    2. Гидротрансформатор в сборе

      Тип гидротрансформатора 3-элементный, 1-ступенчатый, 2-фазный
      Коэффициент трансформации крутящего момента при неподвижном колесе турбины 1,78
