СИСТЕМА ЗАПУСКА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. КОНСТРУКЦИЯ


    1. Обмотка якоря

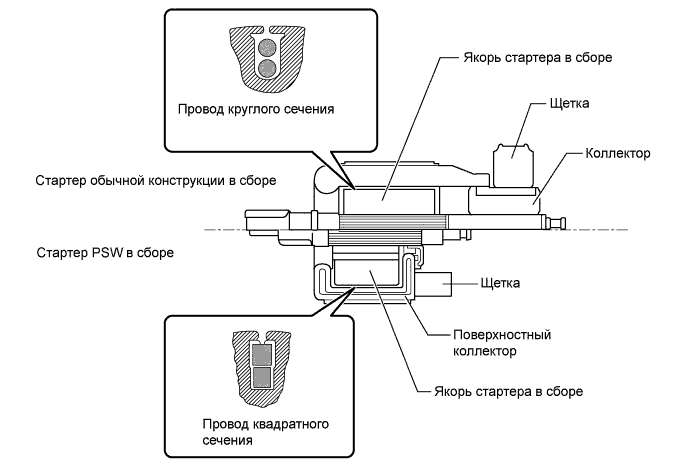

      1. Вместо проводов круглого сечения, используемых в стартерах обычной конструкции, в стартерах типа PSW применяются провода квадратного сечения. Провода квадратного сечения позволяют создавать такую же напряженность магнитного поля, как при намотке существенно большего количества проводов круглого сечения, без увеличения массы. В результате возрастает крутящий момент на выходном валу, и снижаются размеры обмотки якоря.

      2. Поскольку поверхность проводов квадратного сечения, формирующих обмотку якоря, действует как коллектор, уменьшена общая длина стартера типа PSW.

        A019Q23E02

    2. Обмотка возбуждения

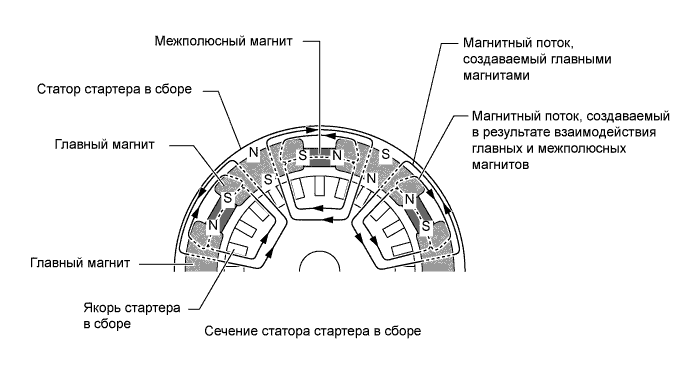

      1. Вместо обмоток возбуждения, используемых в стартерах обычной конструкции, в стартере типа PSW используются постоянные магниты двух типов: главные и межполюсные. Главные и межполюсные магниты размещены поочередно внутри статора стартера в сборе. Благодаря этому магнитный поток, возникающий между главными и межполюсными магнитами, суммируется с магнитным потоком, создаваемым главными магнитами. Помимо увеличения магнитного потока данная конструкция позволяет сократить общую длину статора стартера.

        A019PQFE02
