СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ СХЕМА СИСТЕМЫ

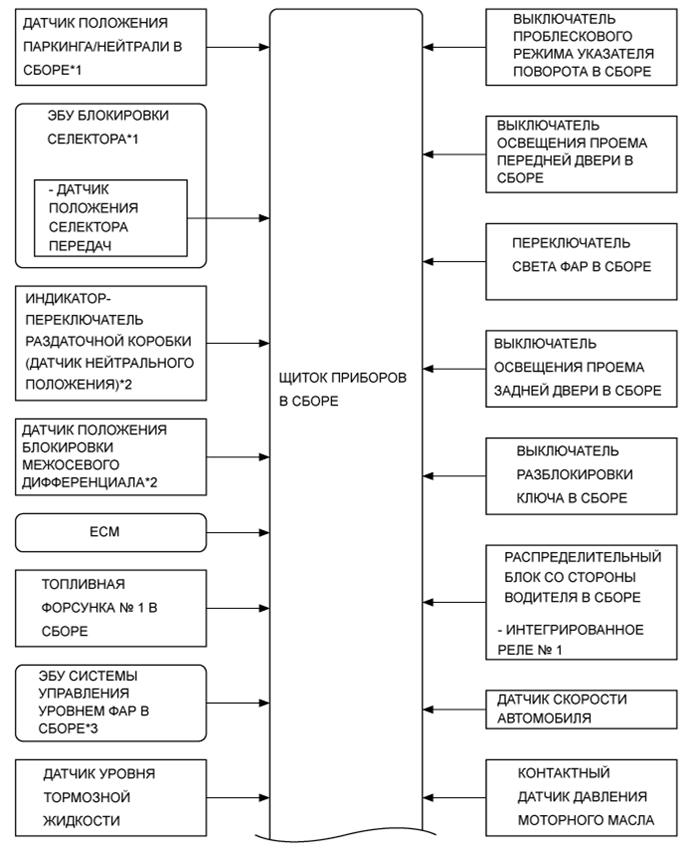

A01J2S3E01

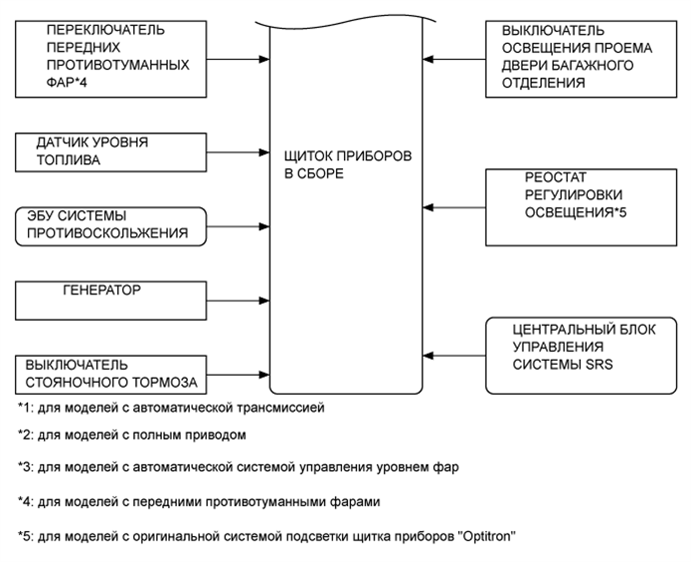

A01J2S8E01

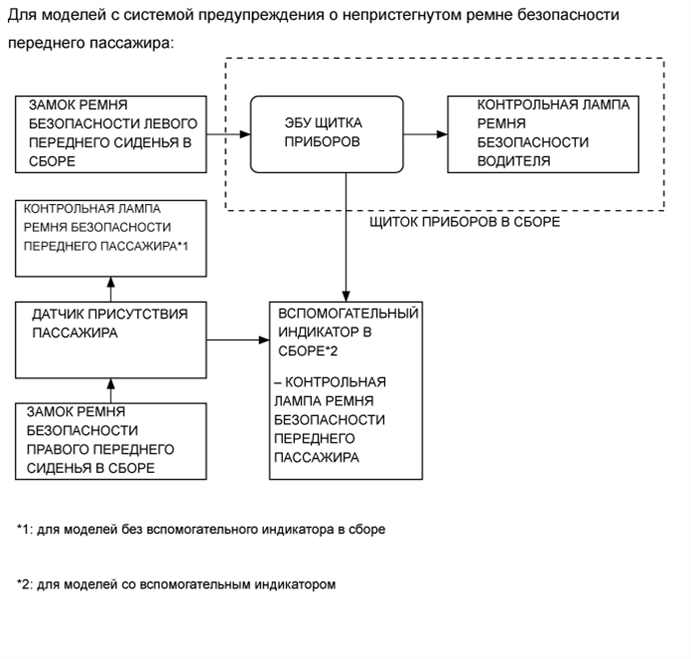

A01J2OPE02

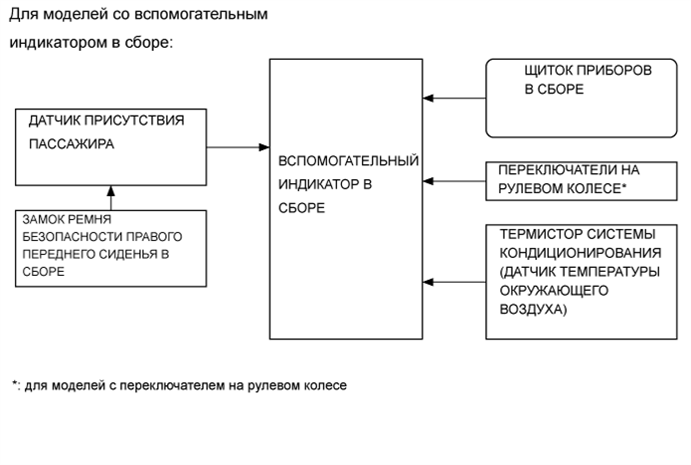

A01J2O0E02
ЭБУ Входной сигнал
ECM

  • Сигнал частоты вращения коленчатого вала двигателя

  • Сигнал объема впрыска топлива

  • Сигнал температуры охлаждающей жидкости

  • Сигнал управления контрольной лампой аварийного состояния

  • Сигнал запроса включения контрольной лампы

  • Диагностика
Центральный блок управления системы SRS

  • Сигнал запроса включения контрольной лампы аварийного состояния

  • Диагностика
ЭБУ системы противоскольжения

  • Сигнал запроса включения контрольной лампы аварийного состояния

  • Сигнал запроса включения контрольной лампы

  • Диагностика
ЭБУ системы управления уровнем фар* Сигнал запроса включения контрольной лампы

Tech Tips

Входные сигналы зависят от технических характеристик автомобиля.


  • *: для моделей с автоматической системой управления уровнем фар
