ПРОТИВОУГОННАЯ СИСТЕМА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. ФУНКЦИИ


    1. Противоугонной системой управляет ЭБУ противоугонной системы. Если в ЭБУ от какого-либо из датчиков или переключателей поступает сигнал об отклонении от нормы, формируется сигнал тревоги: включается лампа освещения салона № 1, лампа освещения салона № 2, аварийная световая сигнализация, сирена противоугонной системы и звуковой сигнал.

    2. Работа противоугонной системы описана в следующей таблице.

      Назначение Принцип работы
      Дистанционная активация/деактивация Противоугонная система включается и выключается с использованием кнопки блокировки/разблокировки на передатчике.
      Автоматическое включение Если двери разблокируются посредством кнопки разблокировки на передатчике в то время, как система находится в состоянии готовности, и ни одна из дверей не открывается в течение 30 с, функция автоматической блокировки повторно блокирует двери и автоматически приводит в действие противоугонную систему.
      Регистрация удара

      ЭБУ противоугонной системы содержит встроенный датчик удара, который позволяет регистрировать всякие ненормальные вибрации, действующие на автомобиль, и включает сигнализацию в том случае, когда автомобиль подвергается сильному удару. При перечисленных ниже условиях система не включит сигнализацию, даже если датчик зарегистрирует вибрацию.


      • Открыта одна из дверей или капот.

      • Не прошло 3 с после закрывания всех дверей и капота.

      • Не прошло 3 с после получения сигнала от передатчика.

      • Не прошло 3 с после срабатывания функции автоматической блокировки

      • Замок зажигания находится в положении ON (ВКЛ).

      • Функция регистрации ударов выключена.*1

      • Во время действия функции сигнализации.
      Отключение стартера*2 При срабатывании противоугонной сигнализации система отключает подачу питания на стартер, тем самым предотвращая его повторное подключение.
      Уведомление о произошедших событиях Когда противоугонная система переходит в состояние включения сигнализации после блокировки дверей с помощью передатчика, данные об этом сохраняются в памяти. Затем, когда двери разблокируются с помощью передатчика, лампы аварийной сигнализации мигают 3 раза, информируя водителя о произошедшем.

      Tech Tips

      *1: эту функцию можно отключить по усмотрению пользователя. Более подробную информацию см. в руководстве по ремонту для данной модели.

      *2: для моделей без системы иммобилайзера двигателя

  2. РАБОТА


    1. Противоугонная система может находиться в одном из следующих состояний.

      Состояние Описание Обнаружение угона
      Состояние неготовности Противоугонная система не включена пользователем. Невозможно
      Состояние подготовки к включению Это состояние предшествует включению противоугонной системы (переходу в состояние готовности), когда система включается пользователем, и является подготовительным. Невозможно
      Состояние готовности Противоугонная система включена (обнаружение угона возможно). Возможно
      Состояние включения сигнализации Обнаружена попытка угона, и выдается предупреждение. Возможно

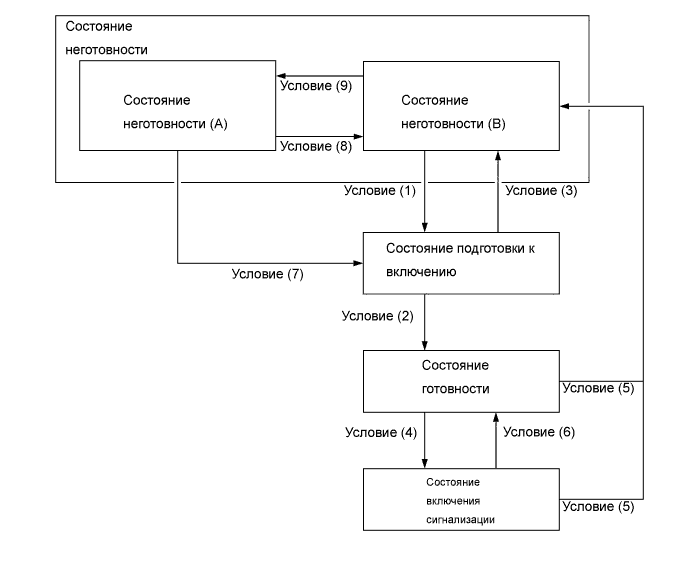

      A01J2PYE01
      Условие Описание
      (1)

      Если зажигание выключено, или ключ зажигания не вставлен в цилиндр замка зажигания, переход в состояние подготовки к активации происходит при соблюдении описанных ниже условий.


      • Все двери заблокированы с помощью системы дистанционной блокировки дверей (при закрытых дверях и капоте).
      (2) Переход в состояние готовности происходит спустя 30 с после перехода в состояние подготовки к включению.
      (3)

      Переход в состояние неготовности B происходит при выполнении любого из следующих условий:


      • Капот двигателя открыт.

      • Одна из дверей открыта.

      • Ключ вставляется в цилиндр замка зажигания.

      • Ключ зажигания повернут в положение ON (ВКЛ).

      • Вывод аккумуляторной батареи отсоединяется и подсоединяется вновь.

      • Все двери разблокированы с помощью системы дистанционной блокировки дверей.
      (4)

      Переход в состояние включения сигнализации происходит при выполнении любого из следующих условий:


      • Открыта одна из дверей или капот.

      • Вывод аккумуляторной батареи отсоединяется и подсоединяется вновь.

      • Датчиком регистрации ударов зарегистрирована вибрация.*1

      На этом этапе от ЭБУ противоугонной системы дополнительно поступает сигнал отключения стартера.*2
      (5)

      Переход в состояние неготовности B происходит при выполнении любого из следующих условий:


      • Все двери разблокированы с помощью системы дистанционной блокировки дверей.

      • Ключ зажигания повернут в положение ON (ВКЛ).

      На этом этапе прекращается поступление сигнала отключения стартера от ЭБУ противоугонной системы.*2
      (6) Переход в активированное состояние произойдет примерно через 27,5 с.
      (7) Если капот закрыт, может произойти переход в состояние подготовки к активации.
      (8)

      Переход в состояние неготовности B происходит при выполнении любого из следующих условий:


      • Открыта любая дверь.

      • Ключ зажигания вставлен в цилиндр замка зажигания.

      • Вывод аккумуляторной батареи отсоединяется и подсоединяется вновь.

      • Зажигание включено.
      (9)

      Если зажигание выключено, ключ зажигания вставлен в цилиндр замка зажигания, то происходит переход в отключенное состояние A при соблюдении указанных ниже условий:


      • Все двери заблокированы с помощью системы дистанционной блокировки дверей.

      • Все двери закрыты.

      • Капот двигателя открыт.

      Tech Tips

      *1: при активированной функции регистрации ударов

      *2: для моделей без системы иммобилайзера двигателя
