СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

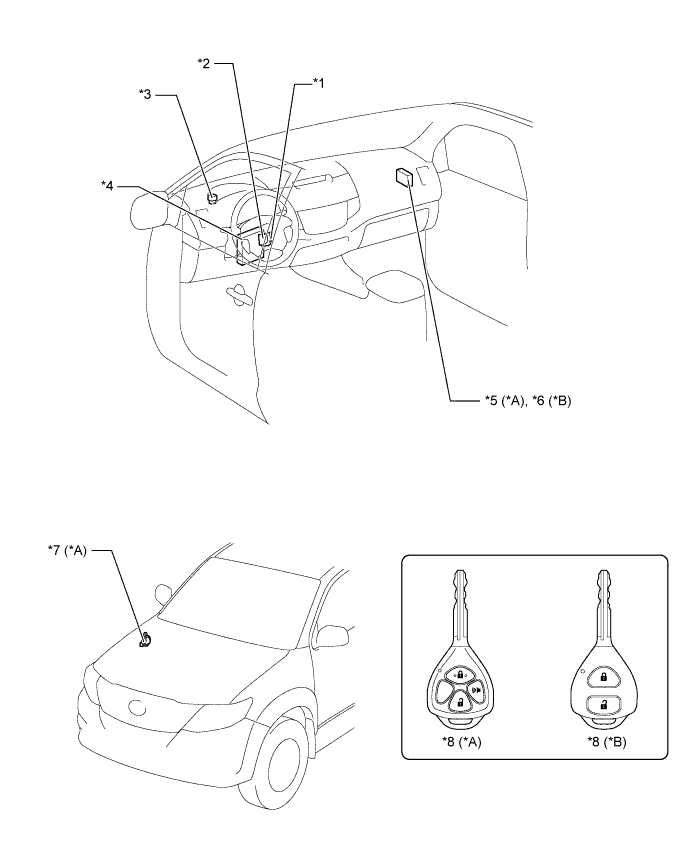

A01J2X4E01
Обозначения на рисунке
*A Для моделей с противоугонной системой *B Для моделей без противоугонной системы
*1

Замок зажигания

- Лампа подсветки цилиндра замка зажигания в сборе

*2 Выключатель разблокировки ключа в сборе
*3 Выключатель проблескового режима указателя поворота в сборе *4

Распределительный блок со стороны водителя в сборе

- Интегрированное реле № 1

*5

ЭБУ противоугонной системы в сборе

- Приемник системы блокировки дверей

*6 Приемник системы дистанционной блокировки дверей
*7 Аварийная сирена в сборе *8 Передатчик

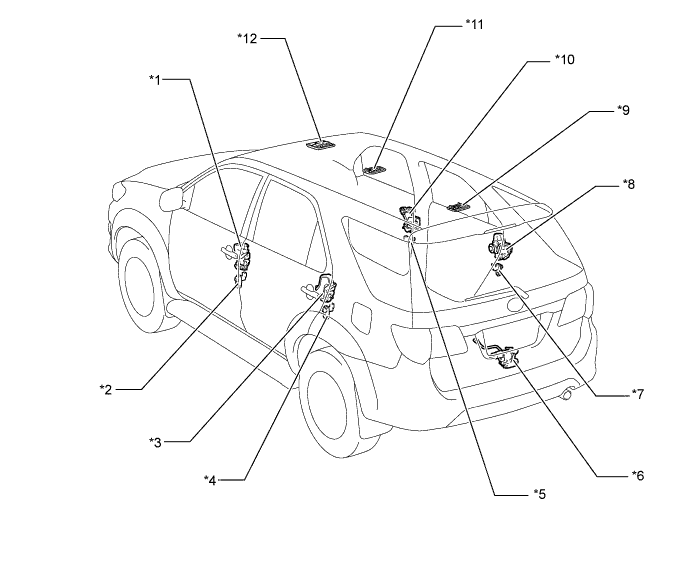

A01J2XNE01
Обозначения на рисунке
*1

Замок левой передней двери в сборе

- Электродвигатель замка двери

*2 Выключатель освещения проема левой передней двери в сборе
*3

Замок левой задней двери в сборе

- Электродвигатель замка двери

*4 Выключатель освещения проема левой задней двери в сборе
*5 Выключатель освещения проема правой передней двери в сборе *6

Замок двери багажного отделения в сборе

- Электродвигатель замка двери

- Выключатель освещения проема двери багажного отделения

*7 Выключатель освещения проема правой задней двери в сборе *8

Замок правой задней двери в сборе

- Электродвигатель замка двери

*9 Лампа освещения салона № 2 в сборе *10

Замок правой передней двери в сборе

- Электродвигатель замка двери

*11 Лампа освещения салона № 1 в сборе *12 Лампа индивидуального освещения в сборе
