СИСТЕМА МОНИТОРА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

    Устройство Функция
    Задняя телекамера в сборе Передает видеосигнал, отображающий зону позади автомобиля, в радиоприемник с дисплеем в сборе.
    Радиоприемник с дисплеем в сборе

    • Получает сигналы от датчика положения паркинга/нейтрали в сборе и включает/выключает заднюю телекамеру в сборе.

    • Выводит на экран изображение, передаваемое задней телекамерой.
    Датчик положения паркинга/нейтрали в сборе Посылает сигнал положения R рычага переключения передач на радиоприемник с дисплеем.

  2. УСЛОВИЯ РАБОТЫ


    1. Данная система приводится в действие при выполнении обоих следующих условий:


      • Замок зажигания находится в положении ON (ВКЛ).

      • Рычаг переключения передач в положении R.

  3. ФУНКЦИИ


    1. Зона, отображаемая на экране


      1. Объекты, находящиеся справа от автомобиля, отображаются с правой стороны панели дисплея, а объекты, находящиеся слева от автомобиля, – с левой стороны панели дисплея.

      2. Задняя телекамера имеет широкоугольный объектив. Расстояния до объектов, воспринимаемые с помощью экрана, отличаются от фактических расстояний.

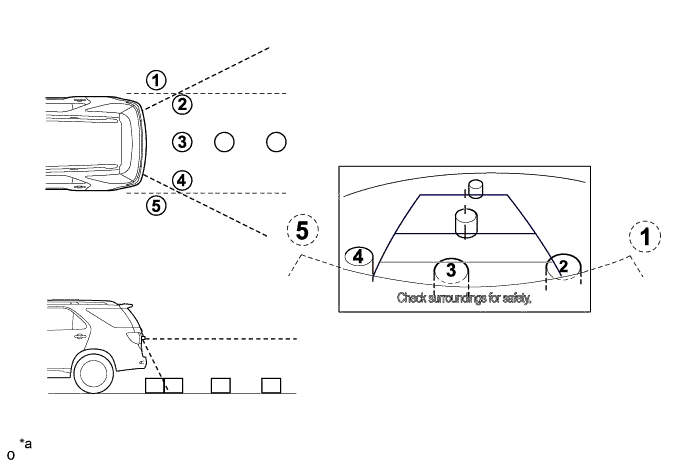

        A01J2XPE01
        Обозначения на рисунке
        *a Изображения на рисунках приведены только в качестве примера. Изображения могут отличаться от реальных экранов автомобиля. - -

        Tech Tips


        • Зона, отображаемая на экране, может изменяться в зависимости от состояния автомобиля и дорожных условий.

        • Зона обзора задней телекамеры ограничена. На изображении с задней телекамеры не будут видны объекты, расположенные рядом с краями бампера и под бампером.

    2. Предупреждающее сообщение


      1. При выполнении следующих условий в нижней части экрана выводится предупреждающее сообщение.

        Сообщение, выводимое в нижней части экрана
        Предупреждающее сообщение Условие
        Check surroundings for safety (убедитесь в отсутствии опасных предметов вокруг автомобиля). Это сообщение всегда выводится при работе системы.

  4. КОНСТРУКЦИЯ


    1. Задняя телекамера


      1. Телекамера имеет широкоугольный объектив и матрицу на комплементарных металло-оксидных полупроводниках.

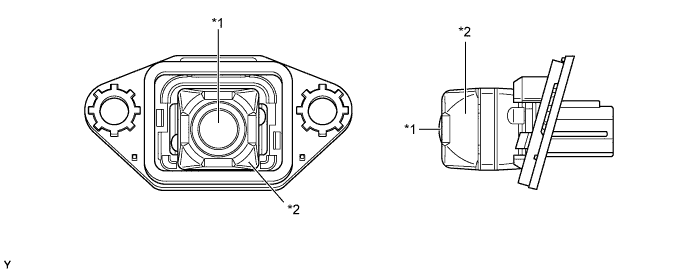

        A01J2SGE01
        Обозначения на рисунке
        *1 Широкоугольный объектив *2 Задняя телекамера в сборе

  5. Функция работы в аварийном режиме


    1. В таблице ниже описывается аварийный режим работы при обнаружении неисправности.

      Неисправная деталь Неисправность Функция
      Задняя телекамера в сборе Регистрируется сигнал неисправности задней телекамеры в сборе. Прием сигнала прекращается, и отображается темный экран.
