СИСТЕМА МОНИТОРА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

    Устройство Функция
    Радиоприемник с дисплеем Выводит на экран изображение, передаваемое задней телекамерой.
    Задняя телекамера Служит для получения изображения зоны позади автомобиля и передачи видеосигналов в блок радиоприемника и дисплея.
    Датчик положения паркинга/нейтрали в сборе*1 Передает сигнал положения рычага переключения передач в ECM.
    Выключатель света заднего хода в сборе*2 Передает сигнал включения/выключения выключателя света заднего хода в ECM.

    Распределительный блок со стороны водителя в сборе

    - Интегрированное реле № 1

    		 Передает сигнал выключателя освещения проема двери багажного отделения в радиоприемник с дисплеем в сборе.
    ECM Передает сигнал положения рычага переключения передач на радиоприемник с дисплеем в сборе.

    Замок двери багажного отделения в сборе

    - Выключатель освещения проема двери багажного отделения

    		 Определяет, открыта или закрыта дверь багажного отделения.

    • *1: для моделей с автоматической трансмиссией

    • *2: для моделей с механической трансмиссией

  2. УСЛОВИЯ РАБОТЫ


    1. Система монитора заднего вида работает при выполнении указанных ниже условий.


      • Зажигание включено.

      • Рычаг переключения передач переведен в положение R.*1

      • Выключатель света заднего хода включен.*2

      • Дверь багажного отделения полностью закрыта.


      • *1: для моделей с автоматической трансмиссией

      • *2: для моделей с механической трансмиссией

  3. ФУНКЦИИ


    1. Зона, отображаемая на экране


      1. Задняя телекамера в сборе


        • На дисплее справа отображаются объекты, которые находятся справа от автомобиля, а слева отображаются объекты, которые находятся слева от автомобиля.

        • Телекамера имеет широкоугольный объектив. Расстояния до объектов, воспринимаемые с помощью экрана, отличаются от фактических расстояний.

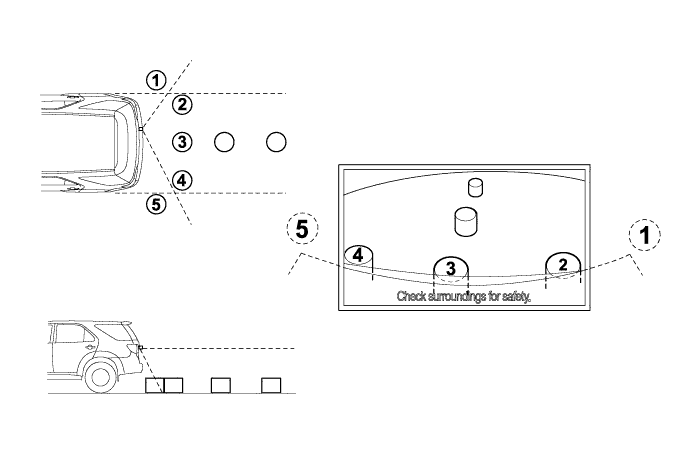

        A01J2U1

        Tech Tips

        Зона, отображаемая на экране, может изменяться в зависимости от состояния автомобиля и дорожных условий. Зона обзора телекамеры ограничена. На изображении с телекамеры не видны объекты, расположенные рядом с краями бампера и под ним.

  4. КОНСТРУКЦИЯ


    1. Задняя телекамера в сборе


      1. Задняя телекамера в сборе имеет широкоугольный объектив и матрицу на ПЗС (приборах с зарядовой связью).

      2. Изображение, получаемое объективом задней телекамеры, с помощью матрицы на ПЗС преобразуется в электрические сигналы в соответствии с интенсивностью освещения; полученные сигналы передаются в блок радиоприемника и дисплея.

      3. Изображение с задней телекамеры переворачивается, чтобы оно соответствовало изображению на внутреннем зеркале заднего вида. Поэтому изображение на экране представляет собой отображение реальной картины, зеркально повернутое по горизонтали.

        A01J2SGE01
        Обозначения на рисунке
        *1 Широкоугольный объектив *2 Задняя телекамера в сборе

  5. ДИАГНОСТИКА


    1. Система монитора обладает функцией самодиагностики, позволяющей работать с меню диагностики. Более подробную информацию см. в руководстве по ремонту для данной модели.
