СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. КОНСТРУКЦИЯ


    1. Выпускной коллектор


      1. Выпускной коллектор изготавливается из нержавеющий стали, что обусловливает дополнительное уменьшение массы.

      2. На моделях с системой подачи воздуха в нейтрализатор имеется трубка подачи воздуха в нейтрализатор, которая направляет воздух из электрического воздушного нагнетателя в канал подачи воздуха на головке блока цилиндров.

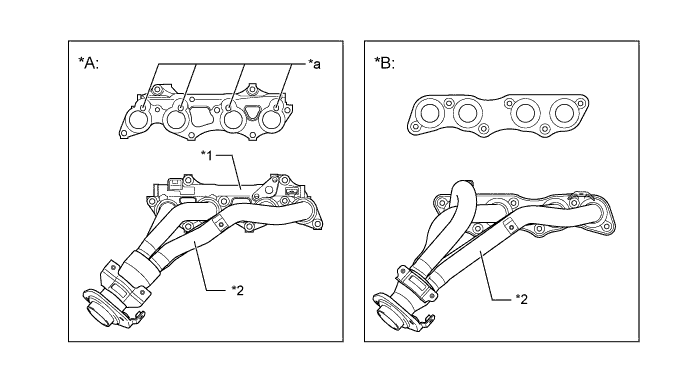

        A01J2VCE01
        Обозначения на рисунке
        *A Для моделей, удовлетворяющих нормам токсичности отработавших газов EURO 4 *B Для моделей без системы подачи воздуха в нейтрализатор
        *1 Трубка подачи воздуха в нейтрализатор *2 Выпускной коллектор
        *a Канал подачи воздуха в нейтрализатор - -
