СИСТЕМА СМАЗКИ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. КОНСТРУКЦИЯ


    1. Масляная форсунка поршня


      1. В блоке цилиндров размещены масляные форсунки, предназначенные для охлаждения и смазки поршней.

      2. В масляных форсунках имеется обратный клапан, предотвращающий подачу масла, когда его давление мало. Это препятствует падению общего давления масла в двигателе.

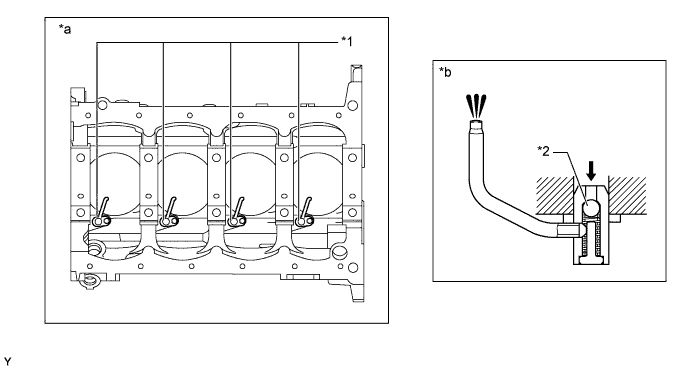

        A01J2PDE01
        Текст на рисунке
        *1 Масляная форсунка поршня *2 Обратный клапан
        *a Вид блока цилиндров сзади *b Сечение масляной форсунки поршня
        A01J2OA Масло - -
