СИСТЕМА КРУИЗ-КОНТРОЛЯ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Основные узлы системы круиз-контроля выполняют следующие функции:

      Устройство Назначение
      Главный выключатель круиз-контроля Кнопка ON-OFF (ВКЛ-ВЫКЛ) Включает и выключает питание системы круиз-контроля.
      Переключатель CANCEL С помощью данного переключателя можно передать сигнал выключения в ЭБУ распределения питания.
      Переключатель + RES Данный переключатель позволяет выполнить ускорение и восстановить заданную скорость. Сигнал передается в ЭБУ распределения питания при нажатии данного переключателя.
      Переключатель -SET При нажатии данного переключателя включается функция замедления, и в ЭБУ распределения питания передаются сигналы заданной скорости автомобиля.
      ЭБУ распределения питания Управляет всеми функциями системы круиз-контроля в соответствии с сигналами от переключателей, датчиков и ЭБУ.

      Преобразователь-инвертор в сборе

      - ЭБУ мотор-генератора

      		 Регулирует тяговое усилие MG2 в соответствии с сигналами от ЭБУ распределения питания.
      ECM Управляет электродвигателем привода дроссельной заслонки в соответствии с сигналами от ЭБУ распределения питания.
      ЭБУ системы противоскольжения в сборе Передает сигнал управления VSC и TRC в ЭБУ распределения питания.
      Щиток приборов в сборе Главная контрольная лампа круиз-контроля

      • Загорается, когда система круиз-контроля находится в режиме ожидания, или включается круиз-контроль.

      • Гаснет, если во время движения в режиме круиз-контроля возникает неисправность.
      Контрольная лампа круиз-контроля SET Загорается, когда во время движения в режиме круиз-контроля устанавливается скорость автомобиля.
      Электродвигатель привода дроссельной заслонки Регулирует угол поворота дроссельной заслонки в соответствии с сигналами от ECM.
      Датчик положения педали акселератора в сборе Определяет угол поворота педали акселератора и передает его в ЭБУ распределения питания.
      Датчик положения рычага переключения передач

      • Определяет положение рычага переключения передач и передает сигналы в ЭБУ распределения питания.

      • Определяет, что рычаг переключения передач перемещен из положения D в положение S, и передает соответствующие сигналы в ЭБУ распределения питания.
      Выключатель стоп-сигналов в сборе Определяет, нажата ли педаль тормоза, и передает соответствующий сигнал в ЭБУ распределения питания.

  2. ФУНКЦИИ


    1. Система круиз-контроля выполняет следующие функции управления:

      Функция Описание
      Установка скорости

      Когда выполняются следующие условия, и главный выключатель круиз-контроля переводится в положение -SET и отпускается, ЭБУ распределения питания сохраняет скорость автомобиля, включает контрольную лампу круиз-контроля SET на щитке приборов и поддерживает скорость автомобиля на данном уровне.


      • Кнопка ON-OFF главного выключателя круиз-контроля нажата.

      • Автомобиль движется со скоростью в диапазоне от 40 км/час (25 миль в час) до 200 км/час (125 миль в час).
      Нижний предел скорости Нижний предел скорости - это минимальная скорость, которую может поддерживать система круиз-контроля. Она составляет приблизительно 40 км/час (25 миль в час). В системе круиз-контроля невозможно задать меньшую скорость. Если в режиме круиз-контроля скорость автомобиля падает ниже этой величины, круиз-контроль автоматически выключается. Однако заданная скорость автомобиля сохраняется в памяти.
      Управление замедлением

      Если главный выключатель круиз-контроля удерживается в положении -SET, скорость движения и заданная скорость автомобиля изменяются следующим образом:


      • Автомобиль замедляет движение.

      • В качестве заданной скорости устанавливается скорость, с которой автомобиль двигался в момент отпускания переключателя -SET.
      Ступенчатое снижение скорости

      Когда главный выключатель круиз-контроля кратковременно (не более чем примерно на 0,6 с) переводится в положение -SET, скорость движения и заданная скорость автомобиля изменяются следующим образом:


      • При каждом нажатии переключателя автомобиль замедляется с шагом приблизительно 1,6 км/час (1 миля в час).

      • - Однако если разница между фактической и заданной скоростями движения автомобиля превышает 5 км/час (3 мили в час), в качестве заданной скорости устанавливается скорость движения автомобиля в момент отпускания переключателя.
      Управление разгоном

      Если главный выключатель круиз-контроля удерживается в положении +RES, скорость движения и заданная скорость автомобиля изменяются следующим образом:


      • Автомобиль разгоняется.

      • В качестве заданной скорости устанавливается скорость, с которой автомобиль двигался в момент отпускания выключателя.
      Ступенчатое повышение скорости

      Когда главный выключатель круиз-контроля кратковременно (не более чем примерно на 0,6 с) переводится в положение +RES, скорость движения и заданная скорость автомобиля изменяются следующим образом:


      • При каждом нажатии переключателя автомобиль ускоряется с шагом приблизительно 1,6 км/час (1 миля в час).

      • Однако если разница между фактической и заданной скоростями движения автомобиля превышает 5 км/час (3 мили в час), заданная скорость не изменяется.
      Восстановление режима круиз-контроля Когда круиз-контроль отключается по любой причине, кроме неисправности (за исключением нажатия на кнопку ON-OFF главного выключателя круиз-контроля), и скорость автомобиля превышает нижний предел, можно восстановить скорость автомобиля, заданную до отключения круиз-контроля, переведя главный выключатель круиз контроля в положение +RES. Продолжить работу в режиме круиз-контроля можно даже в том случае, если скорость упала ниже минимального предела, так как скорость не удаляется из памяти.
      Переключение на пониженную передачу Когда автомобиль движется вверх по склону в режиме круиз-контроля, система управления автоматической трансмиссией может выполнить переключение на пониженную передачу. Если во время управления переключением на пониженную передачу определяется, что подъем по склону завершен, спустя некоторое время трансмиссия повышает передачу. Если во время управления разгоном или восстановлением режима круиз-контроля трансмиссия переключается на пониженную передачу, по окончании управления разгоном или восстановлением режима круиз-контроля трансмиссия повышает передачу.
      Ручное выключение

      Круиз-контроль выключается при поступлении в ЭБУ распределения питания любого из следующих сигналов:


      • Сигнал ON (ВКЛ) выключателя стоп-сигналов (нажата педаль тормоза)

      • Сигнал перемещения рычага переключения передач из положения D в положение N

      • Сигнал выбора диапазона S1, S2 или S3

      • Сигнал выбора диапазона D1, D2 и D3 в положении D с помощью переключателя управления переключением.

      • Сигнал ON (ВКЛ) переключателя CANCEL (главный выключатель круиз-контроля перемещается в положение CANCEL).

      • Сигнал OFF (ВЫКЛ) главного выключателя круиз-контроля (кнопка ON-OFF)
      Автоматическое выключение

      Если во время движения в режиме круиз-контроля выполняются следующие условия, заданная скорость удаляется из памяти, и круиз-контроль отключается.


      • Обрыв или короткое замыкание в цепи выключателя стоп-сигналов

      Кроме того, главная контрольная лампа круиз-контроля будет выключена до тех пор, пока система не будет выключена с помощью кнопки ON-OFF на выключателе круиз-контроля, и работа системы круиз-контроля будет запрещена, пока кнопка ON-OFF не будет вновь включена.

      Если во время движения в режиме круиз-контроля выполняется следующее условие, заданная скорость удаляется из памяти, и круиз-контроль отключается.


      • Гибридная система неисправна

      Кроме того, система круиз-контроля отключается до тех пор, пока не будет нажата кнопка ON-OFF на главном выключателе круиз-контроля для выключения системы и повторного ее включения.

      Если во время движения в режиме круиз-контроля будет выполнено любое из следующих условий, заданная скорость будет удалена из памяти, и круиз-контроль отключится.


      • Ненормальный входной сигнал включателя стоп-сигналов.

      • Неисправность цепи выключения

      • Неисправность в тормозной системе.

      • Нарушение обмена данными между ЭБУ распределения питания и ЭБУ системы противоскольжения.

      Кроме того, система круиз-контроля отключается до тех пор, пока не будет выключено питание, и пока не будет включена повторно кнопка ON-OFF.

      Если во время движения в режиме круиз-контроля выполняется следующее условие, заданная скорость удаляется из памяти, и круиз-контроль отключается.


      • Скорость автомобиля снижается на 16 км/час (10 миль в час) или более ниже скорости, на которую настроен круиз-контроль.

      При выполнении следующего условия во время движения в режиме круиз-контроля система круиз-контроля отключается.


      • Скорость движения автомобиля падает ниже нижнего предела (приблизительно 40 км/час [25 миль в час]).
      Прочие причины выключения

      • Когда во время движения автомобиля под управлением системы круиз-контроля приводится в действие VSC, круиз-контроль отключается. Заданная скорость сохраняется в памяти.

      • Когда во время движения автомобиля под управлением системы круиз-контроля приводится в действие система TRC, круиз-контроль отключается на определенное время. Заданная скорость сохраняется в памяти.

      • Когда во время движения автомобиля под управлением системы круиз-контроля выключаются системы TRC и VSC, круиз-контроль отключается. Заданная скорость сохраняется в памяти.

  3. КОНСТРУКЦИЯ


    1. Главный выключатель круиз-контроля


      1. Главный выключатель круиз-контроля содержит кнопку ON-OFF, а также переключатели +RES, -SET и CANCEL. Переключатели +RES, -SET и CANCEL переключаются рычагом, который перемещается в 3 указанных направлениях.

      2. Главный выключатель круиз-контроля нормально разомкнут и автоматически возвращается в исходное положение. Таким образом, выключатель включен только тогда, когда водитель его удерживает, и выключается, как только водитель отпускает его. Кроме того, функции выключателя действуют только тогда, когда система круиз-контроля включена с помощью кнопки ON-OFF главного выключателя круиз-контроля.

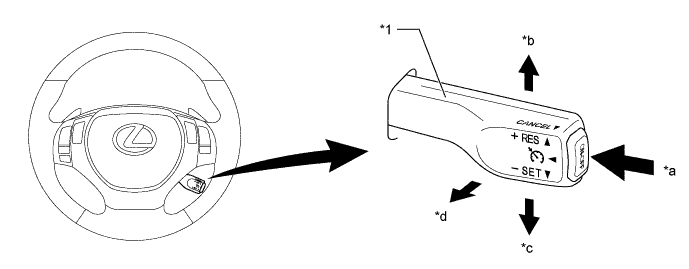

        A01FPBFE01
        Обозначения на рисунке
        *1 Выключатель круиз-контроля - -
        *a Кнопка ON-OFF (ВКЛ-ВЫКЛ) *b Переключатель + RES
        *c Переключатель -SET *d Переключатель CANCEL

  4. РАБОТА


    1. Щиток приборов в сборе


      1. Щиток приборов содержит главную контрольную лампу круиз-контроля и контрольную лампу круиз-контроля SET, отражающие состояние системы круиз-контроля.

        Условие Главная контрольная лампа круиз-контроля Контрольная лампа круиз-контроля SET
        Состояние ожидания Горит -
        Осуществляется управление Горит Горит
        Неисправность системы - -
