СИСТЕМА ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Основные узлы системы доводчика двери багажного отделения выполняют следующие функции.

      Устройство Функция
      ЭБУ заднего распределительного блока (распределительный блок багажного отделения в сборе) Распределительный блок багажного отделения в сборе формирует сигнал привода для вращения электродвигателя доводчика двери багажного отделения по часовой стрелке или против часовой стрелки.

      Доводчик двери багажного отделения в сборе

      - Электродвигатель доводчика двери багажного отделения

      		 В соответствии с сигналами, поступающими от датчиков, доводчик двери багажного отделения автоматически закрывает дверь багажного отделения, когда она находится в положении, близком к полностью закрытому.

  2. ПРИНЦИП РАБОТЫ


    1. Когда положение двери багажного отделения изменяется с открытого на неплотно закрытое, датчик наполовину закрытого положения защелки выключается. В результате распределительный блок багажного отделения включает электродвигатель, встроенный в доводчик двери багажного отделения, чтобы закрыть дверь багажного отделения.

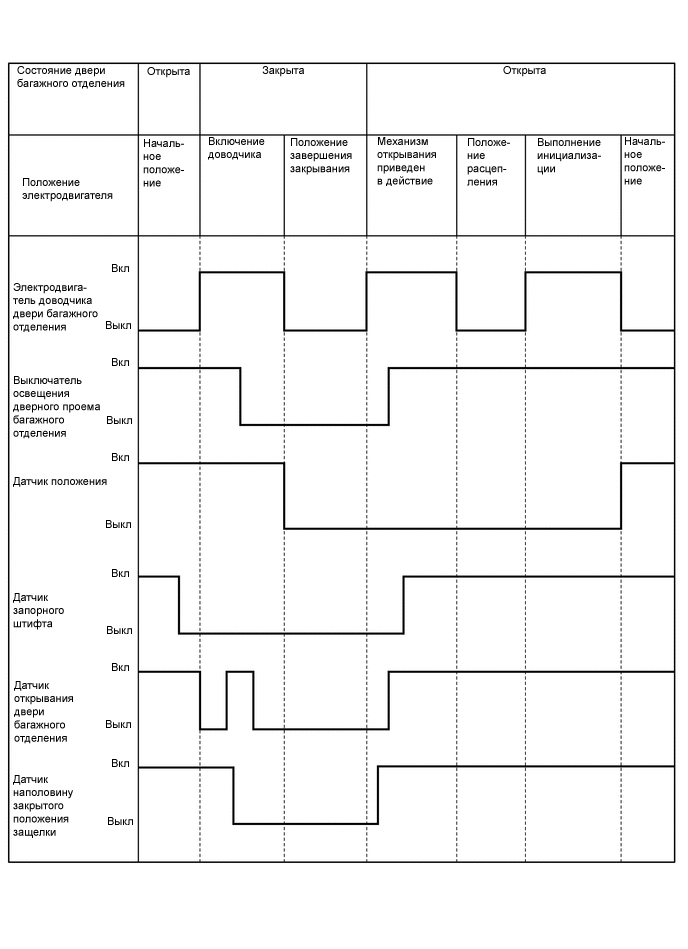

      A000M1ZE03

  3. КОНСТРУКЦИЯ


    1. Доводчик двери багажного отделения в сборе


      1. Доводчик двери багажного отделения монтируется на двери багажного отделения и состоит, главным образом, из рычажного механизма и электродвигателя доводчика двери багажного отделения. Узел выполняет 2 функции: функцию доводчика, автоматически закрывающего дверь багажного отделения, и функцию механизма открывания, расцепляющего защелку и замок.

      2. Доводчик багажного отделения в сборе содержит выключатель освещения проема двери багажного отделения, датчик наполовину закрытого положения, датчик запорного штифта, датчик открывания двери багажного отделения и датчик положения в электродвигателе доводчика.

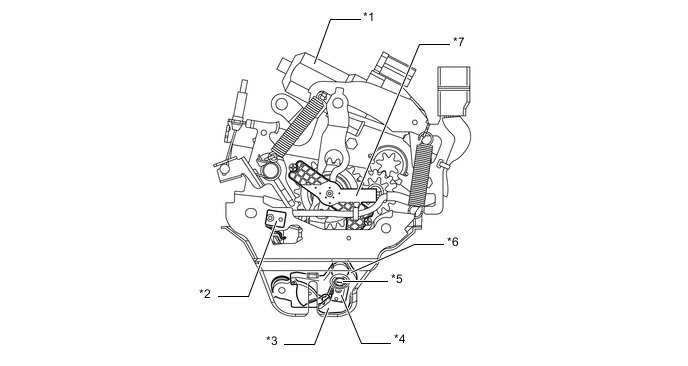

        A000M7WE02
        Обозначения на рисунке
        *1 Электродвигатель доводчика двери багажного отделения *2 Датчик запорного штифта
        *3 Защелка *4 Датчик открывания двери багажного отделения
        *5 Выключатель освещения дверного проема багажного отделения *6 Рычажный механизм
        *7 Датчик положения - -
