СИСТЕМА СМАЗКИ


  1. ОПИСАНИЕ


    1. Контур смазки абсолютно герметичен, и все масло проходит через масляный фильтр.

    2. Используется масляный насос с циклоидным ротором.

    3. Используется масляный фильтр со сменным фильтрующим элементом.

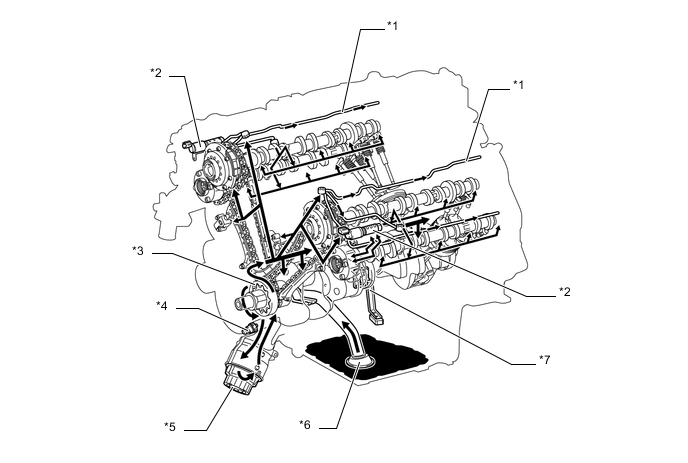

      A000METE02
      Обозначения на рисунке
      *1 Маслоподводящая трубка *2 Гидравлический клапан изменения фаз в сборе
      *3 Масляный насос *4 Контактный датчик давления масла
      *5 Масляный фильтр *6 Сетчатый масляный фильтр
      *7 Датчик уровня масла - -
