MULTI-TERRAIN MONITOR SYSTEM

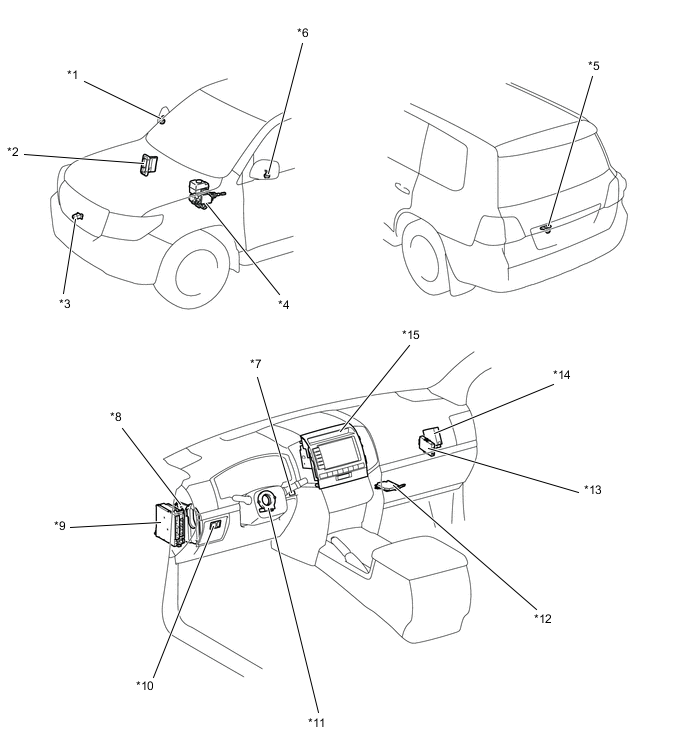

  1. LAYOUT OF MAIN COMPONENTS

    A01W67NC01
    *1 Side Television Camera Assembly RH *2 ECM
    *3 Front Television Camera Assembly *4 Skid Control ECU
    *5 Rear Television Camera Assembly *6 Side Television Camera Assembly LH
    *7 Monitor Switch *8 Steering Control ECU
    *9 Main Body ECU *10 Outer Mirror Switch Assembly
    *11 Steering Angle Sensor *12 Parking Assist ECU
    *13 Network Gateway ECU *14 4WD Control ECU
    *15 Multi Display - -
