СИСТЕМА КОНДИЦИОНИРОВАНИЯ

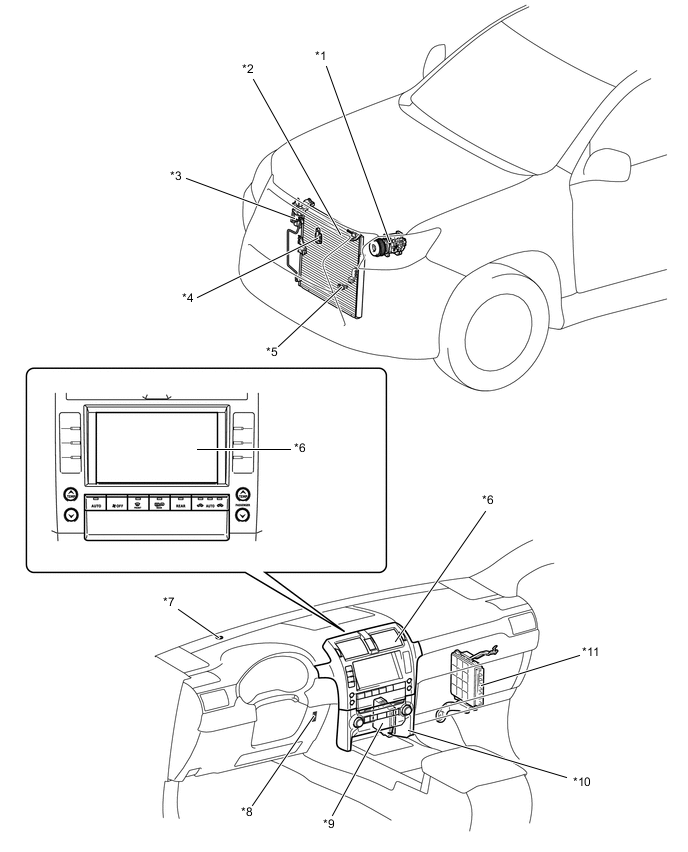

| *1 | Компрессор системы кондиционирования в сборе | *2 | Конденсатор в сборе |
| *3 | Датчик давления системы кондиционирования | *4 | Датчик дыма |
| *5 | Термистор (датчик температуры окружающего воздуха) системы кондиционирования | *6 | Многофункциональный дисплей в сборе |
| *7 | Термистор (датчик солнечной радиации) системы кондиционирования | *8 | Термистор (передний датчик температуры в салоне) системы кондиционирования |
| *9 | Блок управления системой кондиционирования | *10 | Приемник мультимедийного модуля в сборе |
| *11 | ECM | - | - |
| *A | Модели для Китая | - | - |

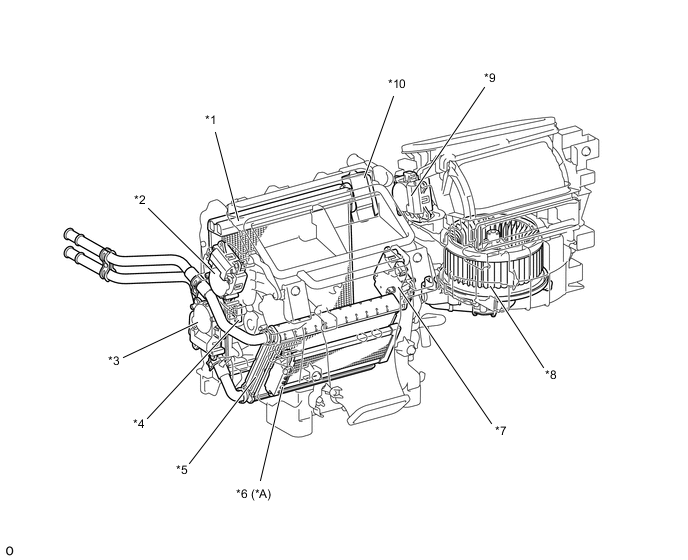

| *1 | Испаритель системы кондиционирования № 1 в сборе | *2 | Сервопривод заслонки распределения потоков воздуха № 1 в сборе |
| *3 | Сервопривод заслонки радиатора системы кондиционирования № 1 в сборе | *4 | Передний термистор системы кондиционирования № 1 |
| *5 | Блок радиатора отопителя в сборе | *6 | Устройство быстрого подогрева в сборе (подогреватель PTC) |
| *7 | Сервопривод заслонки радиатора системы кондиционирования № 2 в сборе | *8 | Передний вентилятор с электродвигателем в сборе |
| *9 | Сервопривод заслонки рециркуляции воздуха в салоне в сборе | *10 | Клапан компенсации расширения системы кондиционирования |

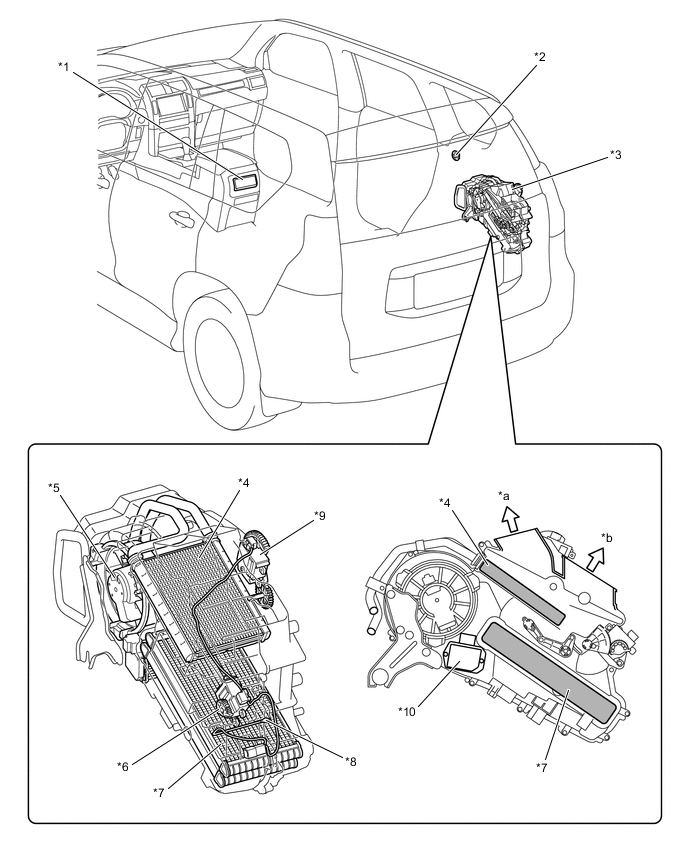

| *1 | Блок управления задней системой кондиционирования в сборе | *2 | Термистор (задний датчик температуры в салоне) системы кондиционирования |
| *3 | Задний кондиционер в сборе | *4 | Блок радиатора отопителя в сборе |
| *5 | Электродвигатель заднего вентилятора с вентилятором в сборе | *6 | Сервопривод заслонки заднего охладителя № 2 в сборе |
| *7 | Задний испаритель в сборе | *8 | Задний термистор системы кондиционирования № 1 |
| *9 | Сервопривод заслонки заднего охладителя № 1 в сборе | *10 | Блок управления электродвигателем заднего вентилятора |
| *a | Foot | *b | Face |
Figure 1. Для моделей с холодильной камерой
| *1 | Выключатель холодильной камеры | - | - |
