СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Устройства выполняют следующие функции:

      Устройство Функция
      ЭБУ предупреждения о недопустимой дистанции в сборе

      • Оценивает приблизительное расстояние между автомобилем и препятствием по сигналам от ультразвуковых датчиков. Передает сигналы в мультиинформационный дисплей или многофункциональный дисплей.

      • Включает зуммер предупреждения о недопустимой дистанции № 1.
      Ультразвуковой датчик Определяет расстояние между автомобилем и препятствием.
      Зуммер предупреждения о недопустимой дистанции № 1 Подает звуковой сигнал, информируя водителя о дистанции до препятствия.
      Щиток приборов в сборе

      • Передает полученные сигналы скорости автомобиля в ЭБУ предупреждения о недопустимой дистанции в сборе.

      • Отображает на мультиинформационном дисплее положение препятствия при его обнаружении.
      Многофункциональный дисплей в сборе

      • Отображает положение препятствия и приблизительное расстояние между автомобилем и препятствием.

      • Отображает сообщение о неисправности или обледенении ультразвукового датчика, предупреждая водителя.

      • На экране настройки сенсорной системы помощи при парковке LEXUS можно установить громкость звукового сигнала, дистанцию, при которой должен включаться зуммер, а также расстояние, при котором должен переключаться дисплей.
      Приемник мультимедийного модуля в сборе Передает сигнал настройки для сенсорной системы помощи при парковке LEXUS в ЭБУ предупреждения о недопустимой дистанции.
      Переключатель мультиинформационного дисплея Используя этот переключатель, можно включать и выключать сенсорную систему помощи при парковке LEXUS.
      Датчик положения паркинга/нейтрали в сборе Передает сигнал положения рычага переключения передач в ECM.
      ECM Передает в ЭБУ предупреждения о недопустимой дистанции в сборе сигнал положения рычага переключения передач.
      Блок управления системой кондиционирования в сборе Передает температуру наружного воздуха в ЭБУ предупреждения о недопустимой дистанции в сборе.

  2. УСЛОВИЯ РАБОТЫ


    1. Условия работы каждого ультразвукового датчика различаются в зависимости от положения его установки, как показано в следующей таблице.

      Установочное положение Условия работы
      Передний угловой

      • Зажигание включено (IG).

      • Сенсорная система помощи при парковке LEXUS включена.

      • Рычаг переключения передач не находится в положении P

      • Скорость автомобиля приблизительно 10 км/час (6 миль в час) или менее.
      Передний центральный

      • Зажигание включено (IG).

      • Сенсорная система помощи при парковке LEXUS включена.

      • Рычаг переключения передач не в положении P или R.

      • Скорость автомобиля приблизительно 10 км/час (6 миль в час) или менее.
      Задний центральный или угловой

      • Зажигание включено (IG).

      • Сенсорная система помощи при парковке LEXUS включена.

      • Рычаг переключения передач в положении R.

  3. УПРАВЛЕНИЕ В СИСТЕМЕ


    1. Когда сенсорная система помощи при парковке LEXUS начинает работу, она примерно на 1 с включает зуммер предупреждения о недопустимой дистанции №1, одновременно проверяя ультразвуковые датчики на наличие неисправностей.

    2. Интервалы включения/выключения зуммера предупреждения о недопустимой дистанции № 1 различаются, как показано в следующей таблице, в зависимости от расстояния между препятствием и ультразвуковым датчиком.

      Передний ультразвуковой датчик
      - Расстояние до препятствия [мм (дюймы)] Интервал выключения (мс) Интервал включения (мс)

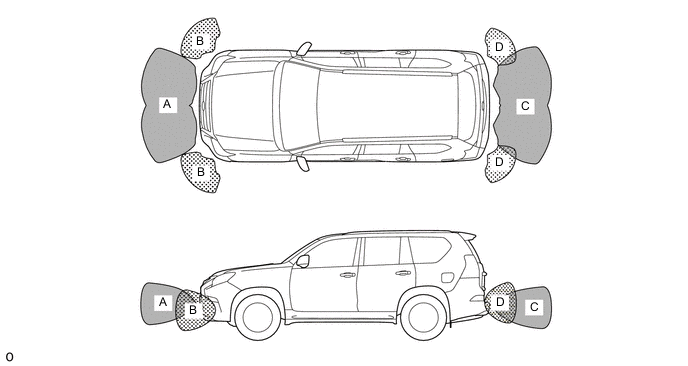

      Зона обнаружения А B
      Ультразвуковой датчик Центральный Углы
      Уровень обнаружения 1-я Приблизительно 600 (23,6) – 1000 (39,4) - 650 150
      2-я Приблизительно 450 (17,7) - 600 (23,6) Приблизительно 400 (15,7) - 500 (19,7) 150 150
      3-я Приблизительно 300 (11,8) – 450 (17,7) Приблизительно 300 (11,8) – 400 (15,7) 75 75
      4-я Приблизительно 300 (11,8) или менее Приблизительно 300 (11,8) или менее 0 Постоянно
      Задний ультразвуковой датчик
      - Расстояние до препятствия [мм (дюймы)] Интервал выключения (мс) Интервал включения (мс)
      Зона обнаружения C D
      Ультразвуковой датчик Центральный Углы
      Уровень обнаружения 1-я Приблизительно 650 (25,6) - 1500 (59,0) - 650 150
      2-я Приблизительно 500 (19,7) - 650 (25,6) Приблизительно 375 (14,8) - 550 (21,7) 150 150
      3-я Приблизительно 400 (15,7) - 500 (19,7) Приблизительно 250 (9,8) – 375 (14,8) 75 75
      4-я Приблизительно 400 (15,7) или менее Приблизительно 250 (9,8) или менее 0 Постоянно
      A019QQTN01

  4. ДИАГНОСТИКА


    1. Если система не может включить функцию обнаружения вследствие неисправности ультразвукового датчика, она предупреждает водителя о неисправности, включая зуммер № 1 предупреждения о недопустимой дистанции. Более подробную информацию см. в Руководстве по ремонту.
