СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A01J7RNE01

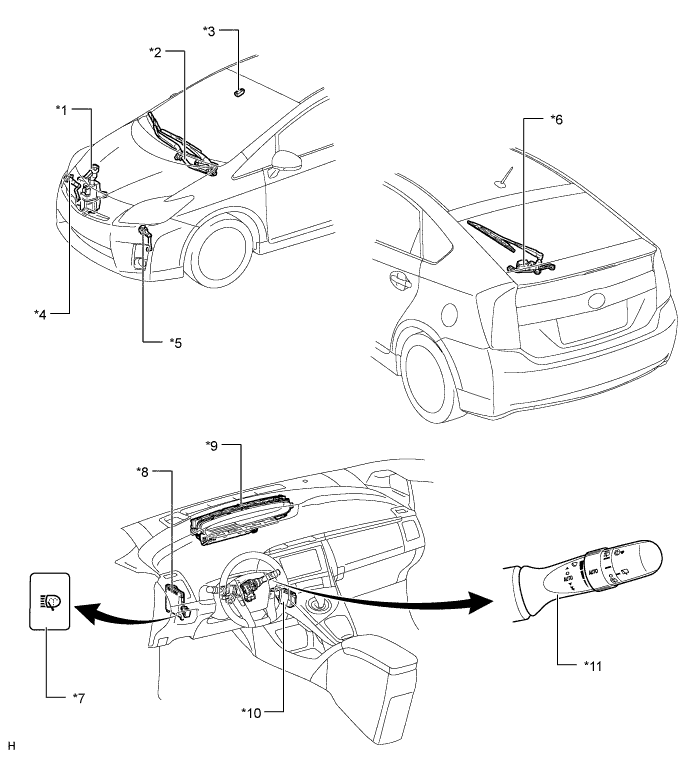

Обозначения на рисунке (для моделей с левосторонним рулевым управлением)
*1

  • Бачок омывателя ветрового стекла в сборе


    • Насос и электродвигатель насоса переднего стеклоомывателя в сборе

    • Насос и электродвигатель насоса стеклоомывателя заднего стекла в сборе

    • Насос и электродвигатель насоса очистителей фар в сборе (для моделей со светодиодными фарами)

    • Реле очистителей фар (для моделей со светодиодными фарами)

 *2 Электродвигатель и тяга стеклоочистителя ветрового стекла в сборе
*3 Датчик дождя (для моделей с функцией регистрации и контроля интенсивности дождя) *4

  • Привод очистителя правой фары в сборе (для моделей со светодиодными фарами)


    • Форсунка омывателя фары
*5

  • Привод очистителя левой фары в сборе (для моделей со светодиодными фарами)


    • Форсунка омывателя фары

 *6 Электродвигатель заднего стеклоочистителя в сборе
*7 Выключатель очистителя фар в сборе (для моделей со светодиодными фарами) *8 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
*9 Щиток приборов в сборе (для моделей с функцией регистрации и контроля интенсивности дождя) *10 Реле стеклоочистителя ветрового стекла в сборе (для моделей с функцией регистрации и контроля интенсивности дождя)
*11 Переключатель стеклоочистителя и стеклоомывателя в сборе (выключатель стеклоочистителя ветрового стекла в сборе) - -
A01J7R5E01

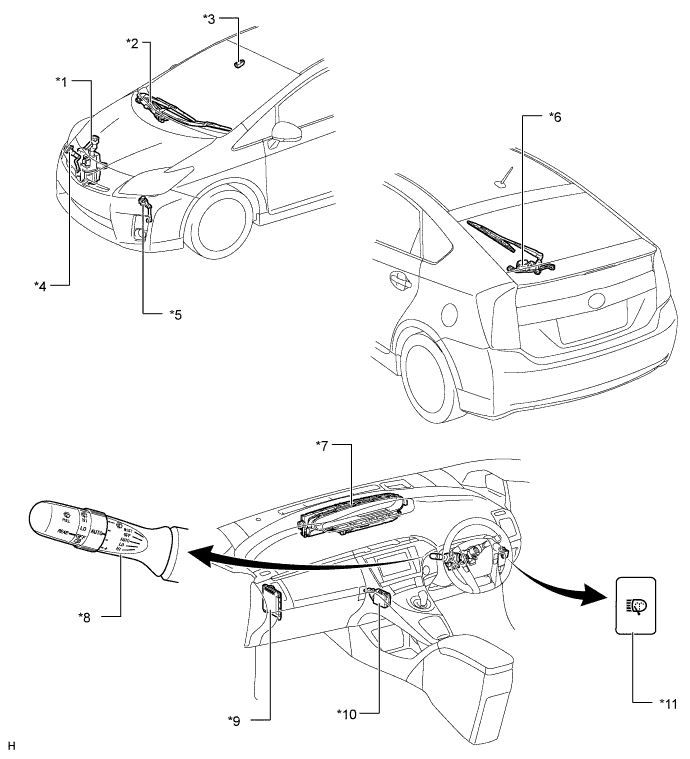

Обозначения на рисунке (для моделей с правосторонним рулевым управлением)
*1

  • Бачок омывателя ветрового стекла в сборе


    • Насос и электродвигатель насоса переднего стеклоомывателя в сборе

    • Насос и электродвигатель насоса стеклоомывателя заднего стекла в сборе

    • Насос и электродвигатель насоса очистителей фар в сборе (для моделей со светодиодными фарами)

    • Реле очистителей фар (для моделей со светодиодными фарами)

 *2 Электродвигатель и тяга стеклоочистителя ветрового стекла в сборе
*3 Датчик дождя (для моделей с функцией регистрации и контроля интенсивности дождя) *4

  • Привод очистителя правой фары в сборе (для моделей со светодиодными фарами)


    • Форсунка омывателя фары
*5

  • Привод очистителя левой фары в сборе (для моделей со светодиодными фарами)


    • Форсунка омывателя фары

 *6 Электродвигатель заднего стеклоочистителя в сборе
*7 Щиток приборов в сборе (для моделей с функцией регистрации и контроля интенсивности дождя) *8 Переключатель стеклоочистителя и стеклоомывателя в сборе (выключатель стеклоочистителя ветрового стекла в сборе)
*9 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) *10 Реле стеклоочистителя ветрового стекла в сборе (для моделей с функцией регистрации и контроля интенсивности дождя)
*11 Выключатель очистителя фар в сборе (для моделей со светодиодными фарами) - -
