СИСТЕМА МОНИТОРА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Основные устройства и детали системы наблюдения имеют следующие функции:

      Устройство Функция
      Задняя телекамера в сборе Получает изображение зоны за автомобилем и передает видеосигналы в радиоприемник с дисплеем в сборе.
      Радиоприемник с дисплеем Показывает изображение области позади автомобиля, поступающее с задней телекамеры в сборе.
      ЭБУ распределения питания Передает сигнал заднего хода в интегрированное реле № 1.
      Интегрированное реле № 1 Передает сигнал заднего хода из ЭБУ распределения питания на радиоприемник с дисплеем в сборе.

  2. УСЛОВИЯ РАБОТЫ


    1. Эта система работает при выполнении всех следующих условий:

      Условия работы

      • Выключатель питания в положении (IG).

      • Выбрано положение заднего хода (R).

  3. ФУНКЦИИ

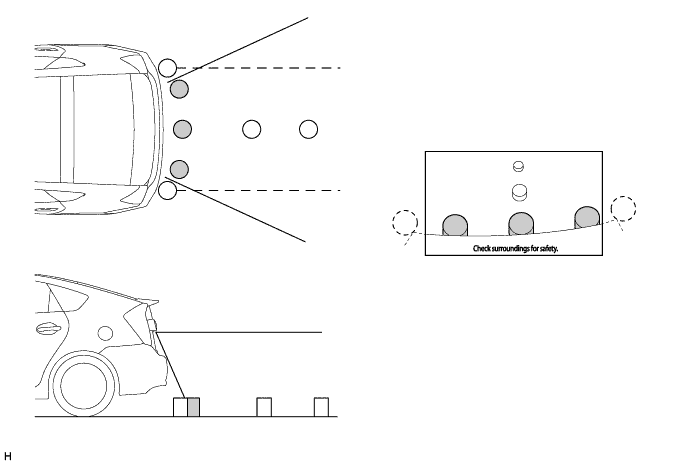

    1. Зона, отображаемая на экране


      1. На дисплее справа отображаются объекты, которые находятся справа от автомобиля, а слева отображаются объекты, которые находятся слева от автомобиля.

      2. Телекамера имеет широкоугольный объектив. Расстояния до объектов, воспринимаемые с помощью экрана, отличаются от фактических расстояний.

        A01J7UR

        Note

        Зона, отображаемая на экране, может изменяться в зависимости от состояния автомобиля и дорожных условий. Зона обзора задней телекамеры ограничена. На изображении с задней телекамеры не будут видны объекты, расположенные рядом с краями бампера и под бампером.

    2. Предупреждающее сообщение


      1. При выполнении следующих условий в нижней части экрана выводится предупреждающее сообщение. Предупреждающее сообщение выводится на языке, установленном для многофункционального дисплея.

        Сообщения, выводимые в нижней части экрана
        Предупреждающее сообщение Описание
        Check surroundings for safety (из соображений безопасности следите за дорожной обстановкой). Это сообщение всегда выводится при работе системы.

  4. КОНСТРУКЦИЯ


    1. Задняя телекамера в сборе


      1. Задняя телекамера в сборе имеет широкоугольный объектив и матрицу на приборах с зарядовой связью (ПЗС).

        A01J7WRE01
        Обозначения на рисунке
        *1 Широкоугольный объектив - -

    2. Многофункциональный дисплей (дисплей монитора заднего вида)

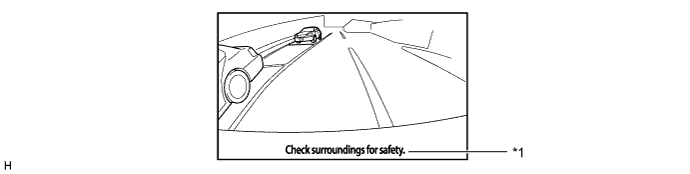

      1. В режиме монитора заднего вида изображение области позади автомобиля с задней телекамеры в сборе отображается на дисплее радиоприемника.

        A01J83EE01
        Позиция Описание
        *1 Область вывода предупреждающих сообщений Область, в которой отображаются предупреждающие сообщения.

  5. АВАРИЙНЫЙ РЕЖИМ РАБОТЫ


    1. В приведенной ниже таблице указаны условия обнаружения неисправностей системы монитора заднего вида.

      Неисправные детали Неисправность Функция
      Задняя телекамера в сборе Передача сигнала неисправности задней телекамеры. Прием сигнала прекращается, и отображается темный экран

  6. ДИАГНОСТИКА


    1. Радиоприемник с дисплеем снабжен функциями диагностики, позволяющими открыть меню диагностики системы монитора заднего вида. Более подробную информацию см. в руководстве по ремонту.
