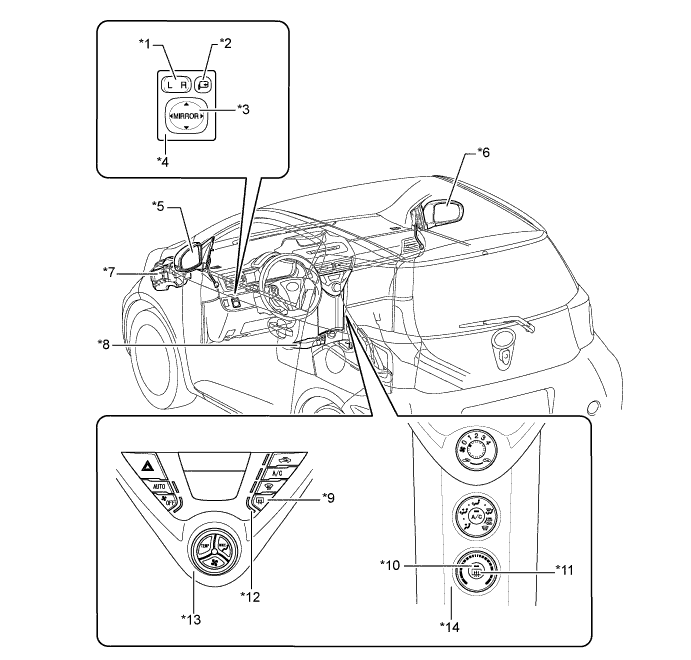

СИСТЕМА ЗЕРКАЛ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A0116UHE02
Обозначения на рисунке
*1 Переключатель выбора зеркала (правое/левое) *2 Переключатель отвода/возврата
*3 Переключатель регулировки угла наклона поверхности зеркала *4 Переключатель наружных зеркал заднего вида в сборе
*5 Левое наружное зеркало заднего вида в сборе *6 Правое наружное зеркало заднего вида в сборе
*7
  • Блок реле моторного отсека


    • Реле обогревателя заднего стекла

*8

Блок управления системой кондиционирования

(для моделей с автоматическим кондиционером)

*9

Выключатель обогревателя заднего стекла

(для моделей с автоматическим кондиционером)

*10

Контрольная лампа рабочего состояния

(для моделей без автоматического кондиционера)

*11

Выключатель обогревателя заднего стекла

(для моделей без автоматического кондиционера)

*12

Контрольная лампа рабочего состояния

(для моделей с автоматическим кондиционером)

*13

Облицовка панели управления в сборе

(для моделей с автоматическим кондиционером)

*14

Нижняя центральная облицовка панели управления в сборе

(для моделей без автоматического кондиционера)
