СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. УСЛОВИЯ РАБОТЫ


    1. Условия включения контрольной лампы движения в режиме Eco


      1. Когда выполняются все перечисленные ниже условия движения в режиме Eco, ECM определяет, что движение осуществляется в экологичном и экономичном режиме, и включает контрольную лампу режима Eco. Однако в случае выполнения любого из условий движения не в режиме Eco ECM выключает контрольную лампу режима Eco.

        СОСТОЯНИЕ Условия включения
        РАБОТАЕТ

        • Зажигание включено.

        • Двигатель работает.

        • Рычаг переключения передач находится в положении D.

        • Автомобиль движется.

        Контрольная лампа режима Eco включается, только когда выполняются все перечисленные выше условия, и угол поворота педали акселератора меньше верхнего предела для режима Eco, и выключается, если угол поворота педали акселератора более чем на 5% превышает верхний предел Eco.
        НЕ РАБОТАЕТ

        • Зажигание выключено.

        • Двигатель остановлен.

        • Рычаг переключения передач находится в любом положении, кроме D.

        • Скорость превышает предельное значение.

  2. УПРАВЛЕНИЕ В СИСТЕМЕ


    1. Предупреждение о непристегнутом ремне безопасности передних сидений


      1. Функция предупреждения о непристегнутых ремнях безопасности передних сидений включает контрольные лампы ремней безопасности передних сидений и зуммер на щитке приборов, чтобы заставить водителя и переднего пассажира пристегнуть ремни безопасности, если они не пристегнуты.

      2. Функция предупреждения о непристегнутом ремне безопасности переднего сиденья заставляет по отдельности мигать контрольную лампу ремня безопасности каждого переднего сидения, если ремень безопасности водителя и ремень безопасности переднего пассажира оказываются непристегнутыми.

      3. Если во время мигания контрольной лампы ремня безопасности переднего сиденья скорость автомобиля достигает примерно 20 км/час (12,4 мили в час), включается зуммер предупреждения о непристегнутом ремне безопасности переднего сиденья. Если по истечении 30 секунд с момента включения зуммера ремень не будет пристегнут, зуммер предупреждения о непристегнутом ремне безопасности переднего сиденья увеличит громкость подаваемого звукового сигнала примерно на 90 с.

    2. Предупреждение о непристегнутом ремне безопасности задних сидений


      1. Функция предупреждения о непристегнутых ремнях безопасности задних сидений включает контрольную лампу ремней безопасности задних сидений и зуммер на щитке приборов, чтобы заставить пассажиров задних сидений пристегнуть ремни безопасности, если ремень безопасности левого заднего сиденья или правого заднего сиденья не пристегнут.

      2. Контрольная лампа ремней безопасности задних сидений включается примерно на 30 с после перевода замка зажигания в положение ON (ВКЛ), а также включается при отстегивании ремня безопасности задних сидений, когда замок зажигания находится в положении ON (ВКЛ).

      3. Если при включенной контрольной лампе ремня безопасности заднего сиденья скорость автомобиля достигает примерно 20 км/час (12,4 мили в час) или более, включается зуммер предупреждения о непристегнутом ремне безопасности заднего сиденья. Если по истечении 30 с с момента включения зуммера ремень не будет пристегнут, зуммер предупреждения о непристегнутом ремне безопасности заднего сиденья увеличит громкость подаваемого звукового сигнала примерно на 90 с.

    3. Контрольная лампа предупреждения о необходимости замены масла (для моделей с двигателем 1ND-TV)


      1. При соблюдении любого из следующих условий: если пройденное расстояние превышает пробег до замены моторного масла, моторное масло испорчено, или количество моторного масла недопустимо превышает номинальную величину, ECM передает в щиток приборов сигналы запроса включения/мигания контрольной лампы и включает/заставляет мигать контрольную лампу предупреждения о необходимости замены масла, чтобы уведомить водителя о необходимости замены моторного масла.

      2. Подробную информацию об условиях, при которых загорается или начинает мигать контрольная лампа предупреждения о необходимости замены масла, а также об операции сброса см. в разделе "Система управления двигателем (1ND-TV)".

        A0116PWE01

    4. Контрольная лампа движения в режиме Eco


      1. Когда ECM определяет, что движение осуществляется в режиме Eco (экологичный режим разгона), он передает сигнал запроса включения контрольной лампы режима Eco в щиток приборов и включает контрольную лампу режима Eco.

        A0116OAE01

  3. ФУНКЦИИ


    1. Назначение мультиинформационного дисплея

      A0116HBE01
      Зона отображения Индикация Параметр, выводимый на дисплей Описание
      А A0116CY Экран аудиосистемы Отображаются данные аудиосистемы.
      B A0116UY Индикация уровня топлива в баке Отображается оставшееся количество топлива.
      C A0116VT Индикатор положения рычага переключения передач (для моделей с бесступенчатой трансмиссией) Отображается положение рычага переключения передач.
      D A0116LO Дисплей времени Постоянно отображается время.
      E A0116HN Дисплей температуры наружного воздуха Постоянно отображается наружная температура.
      F A0116P6 Одометр Отображаются данные одометра.
      A0116GL Экран счетчика пути Отображаются данные счетчика пути.
      A0116QP Отображение режима настройки яркости Регулируется яркость подсветки приборов.
      A0116GJ Отображение данных круиз-контроля

      • На экране данных системы круиз-контроля могут отображаться значения 3 параметров (мгновенного расхода топлива, среднего расхода топлива после дозаправки и средней скорости автомобиля).

      • Переключение между параметрами осуществляется переключателем MODE.
      A0116S1 Экран настройки контрольной лампы режима Eco Отображается значение настройки контрольной лампы режима Eco.

    2. Функция отображения данных системы круиз-контроля

      Индикация Параметр, выводимый на дисплей Описание
      A0116GZ Индикация мгновенного расхода топлива

      • Отображается мгновенный расход топлива, соответствующий пройденному расстоянию и объему впрыска топлива.

      • Отображается мгновенный расход топлива, вычисляемый блоком управления щитка приборов на основании пройденного расстояния и количества израсходованного топлива.

      • При ошибке передачи данных или неверном сигнале на входе не отображается ничего.
      A0116L4 Экран среднего расхода топлива после дозаправки

      • Отображается средний расход топлива, соответствующий расстоянию, пройденному со времени последней дозаправки, и объему впрыска топлива.

      • Отображается средний расход топлива со времени последней дозаправки, вычисляемый блоком управления щитка приборов на основании суммарного расстояния, пройденного с момента повторного подсоединения аккумуляторной батареи или сброса данных, и суммарного количества израсходованного топлива.

      • Это информация обновляется каждые 10 с.

      • При ошибке передачи данных или неверном сигнале на входе не отображается ничего.
      A0116TCE01 Зона индикации режима Eco

      • Обеспечивается индикация экологичности режима движения путем перемещения полоски в зоне индикации режима Eco на дисплее после сравнения диапазона характеристик режима Eco с текущим характером изменения состояния педали акселератора и вычисления ECM диапазона характеристик режима Eco на основании скорости движения.

      • Когда ECM определяет, что движение осуществляется в экологичном и экономичном режиме, и выдает сигнал уровня зоны индикации режима Eco в щиток приборов, отображается доля режима Eco.

      • Посредством столбчатой диаграммы отображается доля режима Eco, соответствующая характеру изменения состояния педали акселератора, а когда характеристики автомобиля выходят за пределы диапазона режима Eco, начинает мигать правая сторона зоны индикации режима Eco на дисплее.
      A0116NT Экран одометра режима Eco Отображает общее время, в течение которого двигатель был остановлен, с момента последнего сброса. Чтобы произвести сброс, необходимо нажать и удерживать переключатель MODE.
      A0116N5 Экран продолжительности режима Eco Отображается суммарная продолжительность остановки двигателя с момента включения (IG) до момента последующего выключения зажигания.
      A0116GJ Средняя скорость автомобиля

      • Отображается средняя скорость автомобиля, определенная по суммарному пройденному расстоянию и суммарному времени, истекшему после запуска двигателя.

      • Отображается средняя скорость автомобиля после запуска двигателя, вычисляемая блоком управления щитка приборов на основании суммарного расстояния, пройденного с момента подсоединения аккумуляторной батареи или сброса данных, и суммарного времени, истекшего с момента подсоединения аккумуляторной батареи или сброса данных.

      • Средняя скорость автомобиля после запуска двигателя сбрасывается при каждом запуске двигателя.

      • Это информация обновляется каждые 10 с.

      • При ошибке передачи данных или неверном сигнале на входе не отображается ничего.

    3. Функция отображения режима настройки яркости


      1. После переключения зоны F на мультиинформационном дисплее в режим настройки яркости при включенных задних фонарях появляется возможность регулировать яркость подсветки индикатора скорости, одометра и мультиинформационного дисплея нажатием переключателя MODE.

        A0116JLE01

  4. РАБОТА


    1. Переключение режима зоны F на мультиинформационном дисплее

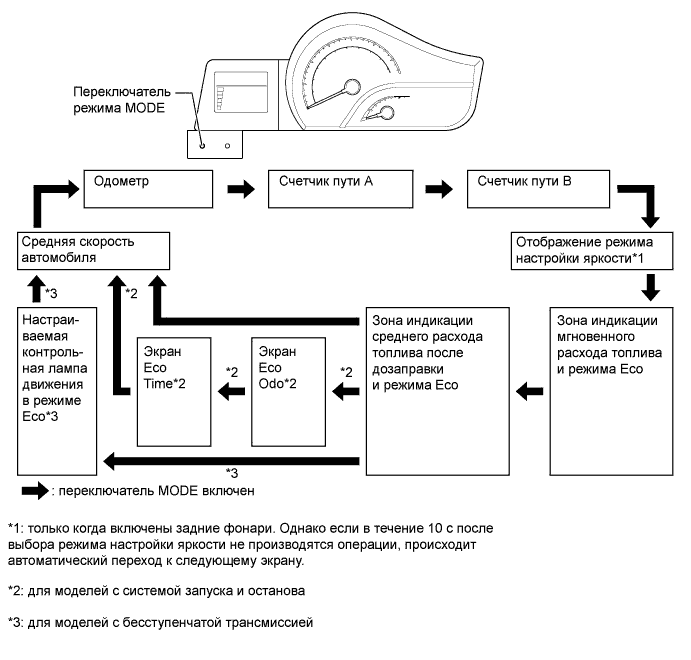

      1. Режим индикации в зоне F переключается при каждом нажатии переключателя MODE в указанном ниже порядке.

        A0116D6E01
