СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

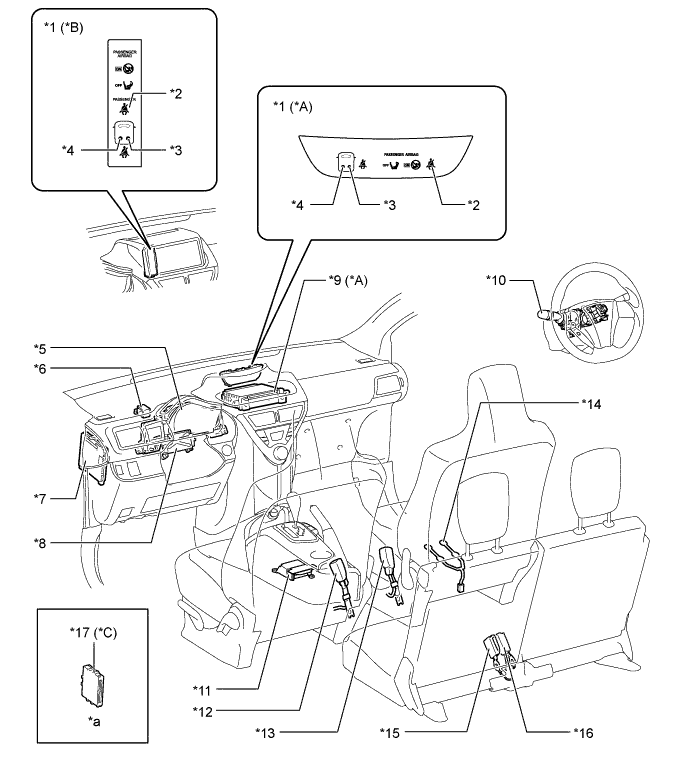

A0116LHE01
Обозначения на рисунке
*A для моделей с радиоприемником *B для моделей без радиоприемника
*C для моделей с системой посадки и запуска - -
*1 Сигнальная лампа в сборе *2 Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира
*3 Контрольная лампа предупреждения о непристегнутом ремне безопасности правого заднего сиденья *4 Контрольная лампа предупреждения о непристегнутом ремне безопасности левого заднего сиденья
*5 Щиток приборов в сборе *6 Выключатель проблескового режима указателя поворота в сборе
*7 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) *8

  • Рулевая колонка в сборе


    • ЭБУ рулевого управления с усилителем
*9 Радиоприемник в сборе *10 Переключатель ближнего/дальнего света фар в сборе
*11 Блок управления системы SRS *12

  • Замок ремня безопасности левого переднего сиденья в сборе


    • Выключатель пряжки ремня безопасности левого переднего сиденья
*13

  • Замок ремня безопасности правого переднего сиденья в сборе


    • Выключатель пряжки ремня безопасности правого переднего сиденья

 *14 Датчик присутствия пассажира
*15

  • Замок ремня безопасности левого заднего сиденья в сборе


    • Выключатель пряжки ремня безопасности левого заднего сиденья

 *16

  • Замок ремня безопасности правого заднего сиденья в сборе


    • Выключатель пряжки ремня безопасности правого заднего сиденья
*17 ЭБУ электронного ключа зажигания в сборе - -
*a указания по установке детали см. в бюллетене технического обслуживания. - -

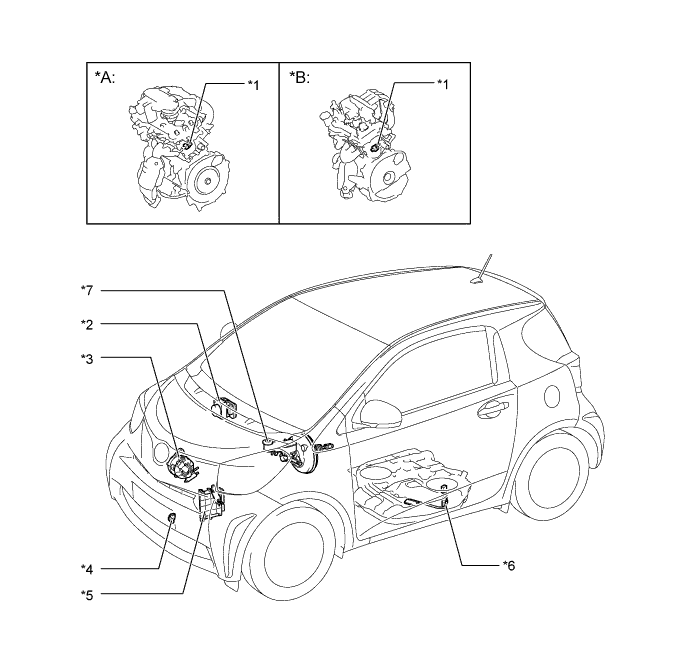

A0116L7E01
Обозначения на рисунке
*A для моделей с двигателем 1NR-FE *B для моделей с двигателем 1KR-FE
*1 Датчик давления топлива *2

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения
*3 Генератор *4 Термистор системы кондиционирования (датчик температуры окружающего воздуха)
*5 ECM *6 Датчик уровня топлива в сборе
*7

  • Главный цилиндр тормозной системы в сборе


    • Датчик уровня тормозной жидкости

 - -
