СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

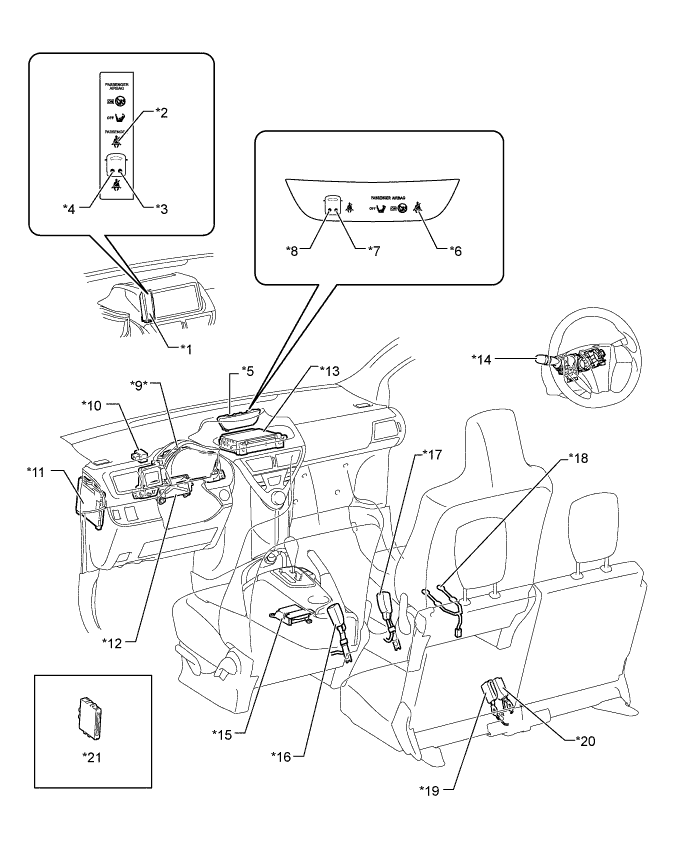

A0116E5E01
Обозначения на рисунке
*1 Сигнальная лампа в сборе (для моделей без радиоприемника) *2 Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира (для моделей без радиоприемника)
*3 Контрольная лампа предупреждения о непристегнутом ремне безопасности правого заднего сиденья (для моделей без радиоприемника) *4 Контрольная лампа предупреждения о непристегнутом ремне безопасности левого заднего сиденья (для моделей без радиоприемника)
*5 Сигнальная лампа в сборе (для моделей с радиоприемником) *6 Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира (для моделей с радиоприемником)
*7 Контрольная лампа предупреждения о непристегнутом ремне безопасности заднего пассажира (для моделей с радиоприемником) *8 Контрольная лампа предупреждения о непристегнутом ремне безопасности левого заднего сиденья (для моделей с радиоприемником)
*9 Щиток приборов в сборе *10 Выключатель проблескового режима указателя поворота в сборе
*11 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) *12 ЭБУ рулевого управления с усилителем (рулевая колонка в сборе)
*13 Радиоприемник в сборе *14 Переключатель ближнего/дальнего света фар в сборе
*15 Блок управления системы SRS *16

  • Замок ремня безопасности левого переднего сиденья в сборе


    • Выключатель пряжки ремня безопасности (левого переднего сиденья)
*17

  • Замок ремня безопасности правого переднего сиденья в сборе


    • Выключатель пряжки ремня безопасности (правого переднего сиденья)

 *18 Датчик присутствия пассажира
*19

  • Замок ремня безопасности левого заднего сиденья в сборе


    • Выключатель пряжки ремня безопасности (левого заднего сиденья)

 *20

  • Замок ремня безопасности правого заднего сиденья в сборе


    • Выключатель пряжки ремня безопасности (правого заднего сиденья)
*21 ЭБУ электронного ключа зажигания в сборе - -

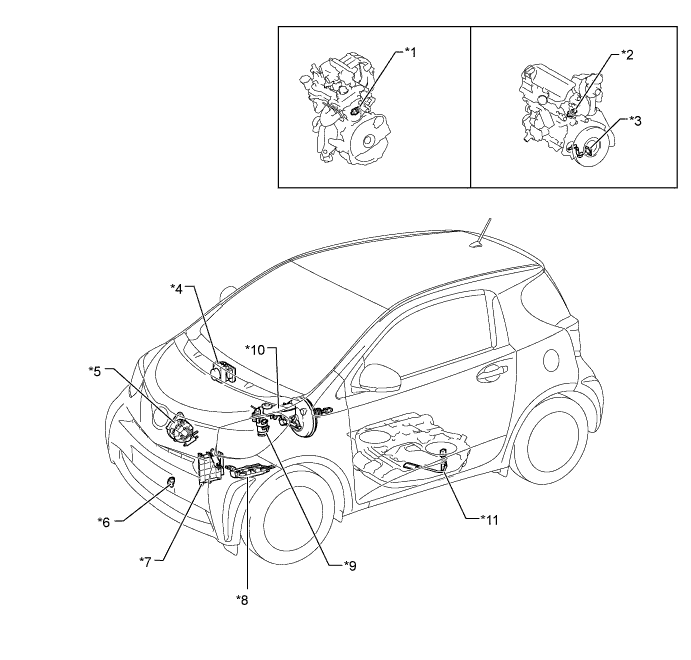

A0116DOE01
Обозначения на рисунке
*1 Контактный датчик давления масла (для моделей с двигателем 1KR-FE) *2 Контактный датчик давления масла (для моделей с двигателем 1ND-TV)
*3 Датчик уровня моторного масла (для моделей с двигателем 1ND-TV) *4

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения
*5 Генератор *6 Термистор системы кондиционирования (датчик температуры окружающего воздуха)
*7 ECM (для моделей с двигателем 1KR-FE) *8 ECM (для моделей с двигателем 1ND-TV)
*9

  • Топливный фильтр с подогревателем в сборе


    • Датчик присутствия воды в отстойнике топливного фильтра в сборе

 *10

  • Главный цилиндр тормозной системы в сборе


    • Датчик уровня тормозной жидкости
*11 Датчик уровня топлива в сборе - -
