СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

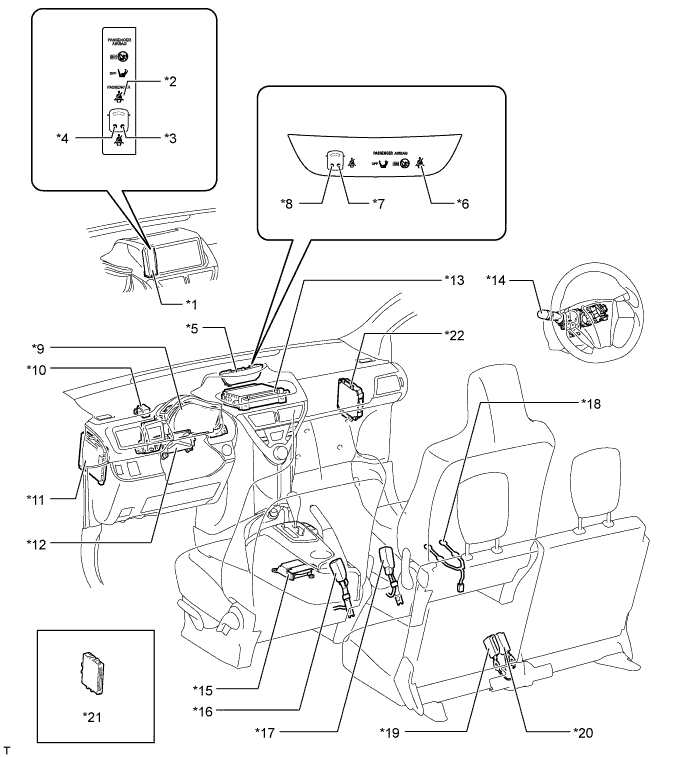

A0116IVE01
Обозначения на рисунке
*1

Сигнальная лампа в сборе

(для моделей без радиоприемника)

 *2

Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира

(для моделей без радиоприемника)
*3

Контрольная лампа предупреждения о непристегнутом ремне безопасности правого заднего сиденья

(для моделей без радиоприемника)

 *4

Контрольная лампа предупреждения о непристегнутом ремне безопасности левого заднего сиденья

(для моделей без радиоприемника)
*5

Сигнальная лампа в сборе

(для моделей с радиоприемником)

 *6

Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира

(для моделей с радиоприемником)
*7

Контрольная лампа предупреждения о непристегнутом ремне безопасности правого заднего сиденья

(для моделей с радиоприемником)

 *8

Контрольная лампа предупреждения о непристегнутом ремне безопасности левого заднего сиденья

(для моделей с радиоприемником)
*9 Щиток приборов в сборе *10 Выключатель проблескового режима указателя поворота в сборе
*11

Главный ЭБУ кузова

(бортовой ЭБУ сети мультиплексной связи)

 *12

  • Рулевая колонка в сборе


    • ЭБУ рулевого управления с усилителем
*13 Радиоприемник в сборе *14 Переключатель ближнего/дальнего света фар в сборе
*15 Блок управления системы SRS *16

  • Замок ремня безопасности левого переднего сиденья в сборе


    • Выключатель пряжки ремня безопасности левого переднего сиденья
*17

  • Замок ремня безопасности правого переднего сиденья в сборе


    • Выключатель пряжки ремня безопасности правого переднего сиденья

 *18 Датчик присутствия пассажира
*19

  • Замок ремня безопасности левого заднего сиденья в сборе


    • Выключатель пряжки ремня безопасности левого заднего сиденья

 *20

  • Замок ремня безопасности правого заднего сиденья в сборе


    • Выключатель пряжки ремня безопасности правого заднего сиденья
*21

ЭБУ электронного ключа зажигания в сборе

(для моделей с системой посади и запуска)

 *22

ЭБУ запуска и останова двигателя

(для моделей с системой запуска и останова)

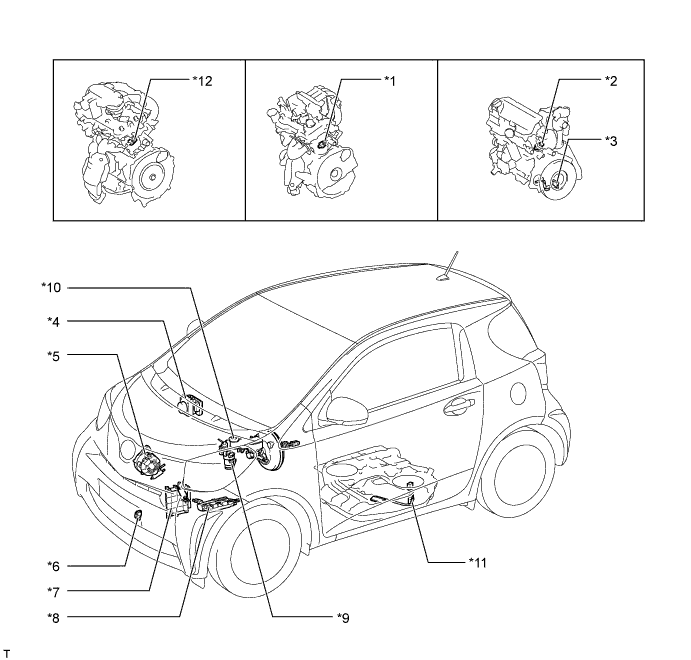

A0116Q0E01
Обозначения на рисунке
*1 Контактный датчик давления масла (для моделей с двигателем 1KR-FE) *2 Контактный датчик давления масла (для моделей с двигателем 1ND-TV)
*3 Датчик уровня моторного масла (для моделей с двигателем 1ND-TV) *4

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения
*5 Генератор *6 Термистор системы кондиционирования (датчик температуры окружающего воздуха)
*7 ECM (для моделей с двигателем 1KR-FE или 1NR-FE) *8 ECM (для моделей с двигателем 1ND-TV)
*9

  • Топливный фильтр (для моделей с двигателем 1ND-TV)


    • Датчик присутствия воды в отстойнике топливного фильтра

 *10

  • Главный цилиндр тормозной системы в сборе


    • Датчик уровня тормозной жидкости
*11 Датчик уровня топлива в сборе *12 Контактный датчик давления масла (для моделей с двигателем 1NR-FE)
