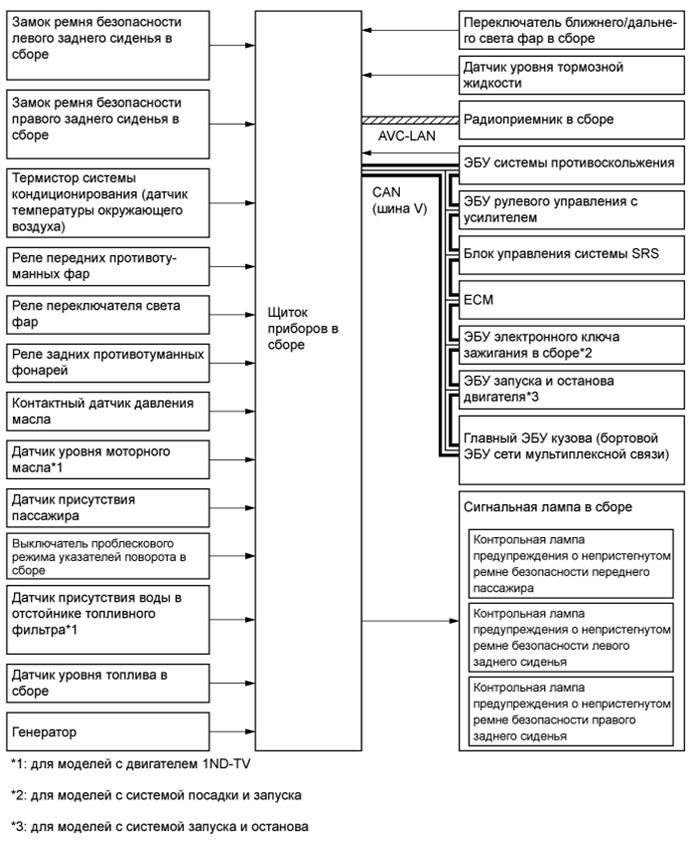

СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ СХЕМА СИСТЕМЫ

A0116MHE01
Входные сигналы передачи данных мультиплексной шины CAN
Входной сигнал передачи данных Передающий ЭБУ

  • Сигнал контрольной лампы заряда

  • Сигнал температуры охлаждающей жидкости

  • Сигнал питания

  • Информационный сигнал о впрыске топлива

  • Starter Signal

  • Сигнал типа двигателя

  • Сигнал рекомендации повышения/понижения передачи*1

  • Сигналы положений рычага переключения передач (P, R, N, D, B)*2

  • Сигнал контрольной лампы движения в режиме Eco*2

  • Сигнал уровня зоны индикации режима Eco*2

  • Сигнал контрольной лампы включения свечей накаливания*3

  • Сигнал контрольной лампы предупреждения о необходимости замены масла*3

ECM

  • Сигнал контрольной лампы аварийного состояния SRS

  • Сигнал выключателя пряжки ремня безопасности переднего пассажира

Блок управления системы SRS

  • Сигнал скорости автомобиля

  • Сигнал контрольной лампы состояния тормозной системы

  • Сигнал контрольной лампы ABS

  • Сигнал контрольной лампы скольжения SLIP

  • Сигнал контрольной лампы VSC OFF

ЭБУ системы противоскольжения

  • Сигнал контрольной лампы P/S

ЭБУ рулевого управления с усилителем

  • Сигналы выключателей освещения дверных проемов

  • Сигнал выключателя пряжки ремня безопасности для водителя

  • Сигнал разблокировки ключа*4

  • Сигнал переключателя освещения

  • Сигнал автоматического изменения яркости

  • Сигнал стояночного тормоза

Главный ЭБУ кузова

  • Сигнал запроса включения контрольной лампы системы посадки и запуска

  • Сигнал запроса включения зуммера

ЭБУ электронного ключа зажигания в сборе*5

  • Сигнал контрольной лампы ECO

  • Сигнал контрольной лампы ECO OFF

  • Сигнал состояния остановки/запуска двигателя на холостом ходу

  • Сигнал контрольной лампы заряда аккумуляторной батареи

  • Сигнал запроса включения зуммера

ЭБУ запуска и останова двигателя*6

Входные сигналы передачи данных шины AVC-LAN
Входной сигнал передачи данных Передающий ЭБУ

  • Аудиосигнал*

Головное устройство аудиосистемы
