ПРОТИВОУГОННАЯ СИСТЕМА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. ФУНКЦИИ


    1. Противоугонная система выполняет следующие функции:

      Функция Описание
      Сигнализация Когда противоугонная система переходит в состояние включения сигнализации, примерно на 30 с приводятся в действие устройства сигнализации (лампы аварийной сигнализации, звуковой сигнал автомобиля и аварийная сирена).
      Контрольная лампа безопасности Когда противоугонная система переходит в состояние подготовки к включению или состояние включения сигнализации, пользователь уведомляется об этом включением контрольной лампы безопасности. Кроме того, эта лампа используется в качестве индикатора состояния иммобилайзера двигателя и мигает, когда иммобилайзер двигателя включен.
      Принудительная блокировка дверей

      При выполнении всех следующих условий главный ЭБУ кузова передает сигнал блокировки на все двери.


      • Противоугонная система находится в состоянии включения сигнализации.

      • Какая-либо из передних дверей разблокируется без использования кнопки разблокировки передатчика*1 и системы посадки и запуска*2. (Положения IG OFF (ВЫКЛ), ACC OFF (ВЫКЛ).)

      Функция выключается при выполнении одного из следующих условий.


      • Любая дверь разблокируется с помощью кнопки разблокировки передатчика*1.

      • После запуска двигателя прошло не менее 2 с.

      • *1: передатчик электронного ключа для моделей с системой посадки и запуска, либо передатчик системы блокировки дверей для моделей без системы посадки и запуска

      • *2: для моделей с системой посадки и запуска

  2. РАБОТА


    1. Противоугонная система может находиться в одном из следующих состояний.

      Состояние Описание Обнаружение угона
      Состояние неготовности Противоугонная система не включена пользователем. -
      Состояние подготовки к включению Состояние ожидания перед включением противоугонной системы, когда система уже установлена. -
      Состояние готовности Противоугонная истема включена. (обнаружение угона возможно). ○
      Состояние включения сигнализации Обнаружено посягательство на автомобиль, и подается предупреждение. ○
      A0116K7E01

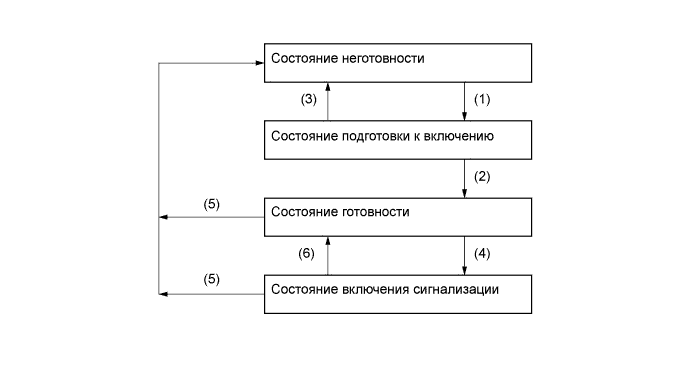

    2. Состояние противоугонной системы изменяется в соответствии с данной схемой при выполнении условий переходов.

      Условие Описание
      (1)

      В состоянии неготовности, когда зажигание выключено, режим системы переключается только при выполнении всех перечисленных ниже условий.


      • Все двери, капот двигателя и дверь багажного отделения закрыты.


      • Все двери блокируются с использованием кнопки блокировки передатчика*3 или ключа.
      (2) Состояние системы изменяется, если все двери, включая дверь багажного отделения, и капот двигателя закрыты и заблокированы, и истекло примерно 30 с.
      (3)

      Состояние системы изменяется при выполнении одного из следующих условий.


      • Открыта любая дверь, капот двигателя или дверь багажного отделения.

      • Разблокируется какая-либо из дверей.

      • Ключ вставляется в цилиндр замка передней двери.*1

      • Выключатель зажигания переводится из выключенного состояния во включенное (IG).*2

      • Вывод аккумуляторной батареи отсоединяется и подсоединяется вновь.

      • Все двери разблокируются с использованием кнопки разблокировки передатчика*3, системы посадки и запуска*2 или ключа.
      (4)

      Состояние системы изменяется при выполнении одного из следующих условий.


      • Когда все двери закрыты, открывается любая дверь.

      • Все двери заблокированы, и какая-либо дверь разблокируется без использования кнопки разблокировки передатчика*3 и ключа.

      • Закрытая дверь багажного отделения открывается без использования системы посадки и запуска*2.

      • Открывается закрытый капот двигателя.

      • Вывод аккумуляторной батареи отсоединяется и подсоединяется вновь.

      • Открывается какая-либо дверь, включая дверь багажного отделения, или капот.

      • Какая-либо из дверей разблокируется.

      • По истечении примерно 5 с после перевода из состояния ON (ВКЛ) (IG) в состояние OFF (ВЫКЛ) выключатель зажигания возвращается в состояние ON (ВКЛ) (IG).*2

      • Ключ не вставлен в цилиндр замка передней двери, и замок зажигания переводится из состояния OFF (ВЫКЛ) в состояние ON (ВКЛ).*1

      • Ключ не вставлен в цилиндр замка передней двери, и замок зажигания устанавливается в состояние ON (ВКЛ).*1
      (5)

      Состояние системы изменяется при выполнении одного из следующих условий.


      • Любая дверь разблокируется с помощью кнопки разблокировки передатчика*3.

      • После запуска двигателя прошло не менее 2 с.
      (6) Состояние системы изменяется по истечении времени работы сигнализации.

      • *1: для моделей без системы посадки и запуска

      • *2: для моделей с системой посадки и запуска

      • *3: передатчик электронного ключа для моделей с системой посадки и запуска, либо передатчик системы блокировки дверей для моделей без системы посадки и запуска
