МУЛЬТИПЛЕКСНАЯ СИСТЕМА ПЕРЕДАЧИ ДАННЫХ ОБЩИЕ СВЕДЕНИЯ


  1. ОПИСАНИЕ


    1. В мультиплексной системе передачи данных используются 3 протокола (CAN, LIN и AVC-LAN), что позволяет реализовать конфигурацию электропроводки, соответствующую современным требованиям.

      Протокол Описание
      CAN (локальная сеть контроллеров)

      Высокоскоростной протокол CAN (HS-CAN) используется в системах силовой передачи, шасси и электрооборудования.


      • Шина HS-CAN включает в себя шину V и шину распределения питания.
      Локальная сеть LIN Протокол LIN используется для организации локальных мультиплексных сетей, в которых каждая система электрооборудования имеет собственную шину.
      AVC-LAN (локальная вычислительная сеть аудиовизуальной связи) Протокол AVC-LAN используется только для передачи данных между устройствами аудиовизуальной системы.

    2. Шины CAN и LIN не связаны с AVC-LAN, так как эта мультиплексная система передачи данных не имеет шлюза (как функции протокола передачи данных). CAN, LIN и AVC-LAN представляют собой отдельные сети.

  2. ОСНОВНЫЕ ОСОБЕННОСТИ


    1. Мультиплексная система передачи данных


      1. Мультиплексная система обеспечивает последовательную передачу данных, представляемых битами и кадрами, между различными ЭБУ. Она позволяет уменьшить количество проводов в автомобиле. Бит представляет собой элементарную единицу передаваемых данных. Он может принимать одно из двух значений: "0" или "1". В системе CAN для представления двоичных "0" и "1" используются дифференциальная линия передачи напряжения. "Дифференциальная линия передачи напряжения" снижает влияние электрических помех.

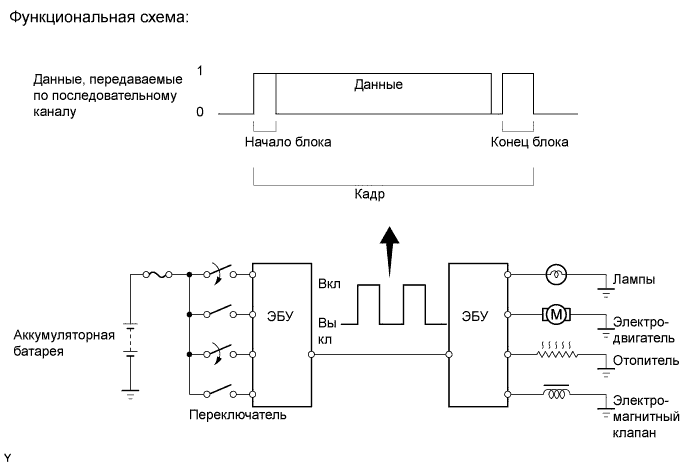

        A0116SLE01

    2. Различия между CAN, LIN и AVC-LAN


      1. Шины CAN, LIN и AVC-LAN различаются применяемыми в них протоколами, определяющими правила передачи данных. Если ЭБУ в сетях используют различные методы передачи данных (например, различаются скорости передачи данных, проводка, сигналы), они не смогут взаимодействовать. Поэтому протоколы (правила) передачи данных должны быть согласованы.

      2. Шина CAN характеризуется более высокой скоростью передачи данных по сравнению с шинами LIN и AVC-LAN. Поэтому шина CAN позволяет передавать большие объемы данных быстрее, чем другие протоколы. Это дает возможность организовать точный обмен данными в системе управления силовой передачей и шасси, где требуется передавать большие объемы информации за короткое время.

        Протокол CAN LIN AVC-LAN
        Скорость передачи данных 500 кбит/с* 9,6 кбит/с* 17,8 кбит/с*
        Кабель связи Витая пара Одиночный кабель AV Витая пара
        Тип привода Дифференциальная линия передачи напряжения Однопроводная линия передачи напряжения Дифференциальная линия передачи напряжения
        Длина слова данных 1-8 байт (переменная) 2, 4, 8 байт (переменная) 0-32 байта (переменная)

        Tech Tips

        бит/с*: обозначение единицы измерения скорости передачи данных, показывающей, сколько битов может быть передано за одну секунду.

      3. Передача данных в сетях CAN и AVCLAN осуществляется по витым парам. В сети LIN применяются одиночные автомобильные виниловые кабели (AV).

        Кабель связи Описание

        Витая пара

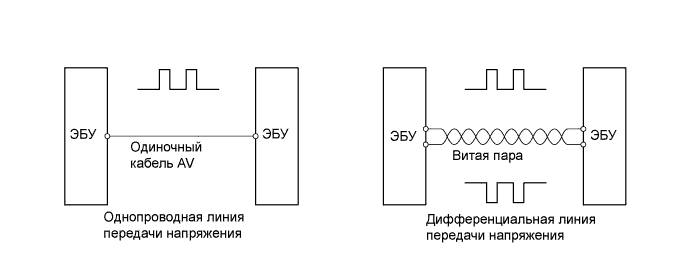

        A0116H9         		Этот кабель представляет собой скрученную пару проводов. Передача одного сигнала осуществляется путем подачи разных напряжений на два провода кабеля. Эта система, называемая "дифференциальной линией передачи напряжения", обеспечивает снижение уровня помех.

        Одиночный кабель AV

        A0116MO         		Легкий одиночный кабель передачи данных, состоящий из одной жилы, окруженной изоляцией. В процессе передачи данных на эту жилу подается напряжение, а вся система называется "однопроводной линией передачи напряжения".
        A0116GCE01
