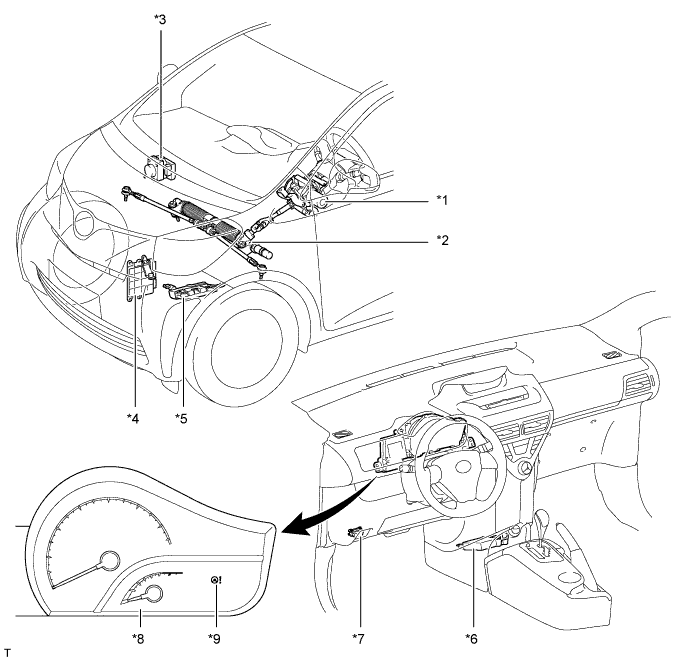

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A0116TOE01
Обозначения на рисунке
*1

Рулевая колонка в сборе


  • Датчик крутящего момента

  • Электродвигатель усилителя рулевого управления

  • Редуктор

  • ЭБУ рулевого управления с усилителем

 *2 Рулевой механизм в сборе
*3

Блок управления рабочими цилиндрами тормозов в сборе


  • ЭБУ системы противоскольжения

 *4

ECM

(для моделей с двигателем 1KR-FE)
*5

ECM

(для моделей с двигателем 1ND-TV)

 *6 Блок управления системой кондиционирования
*7 DLC3 *8 Щиток приборов в сборе
*9 Контрольная лампа P/S - -
