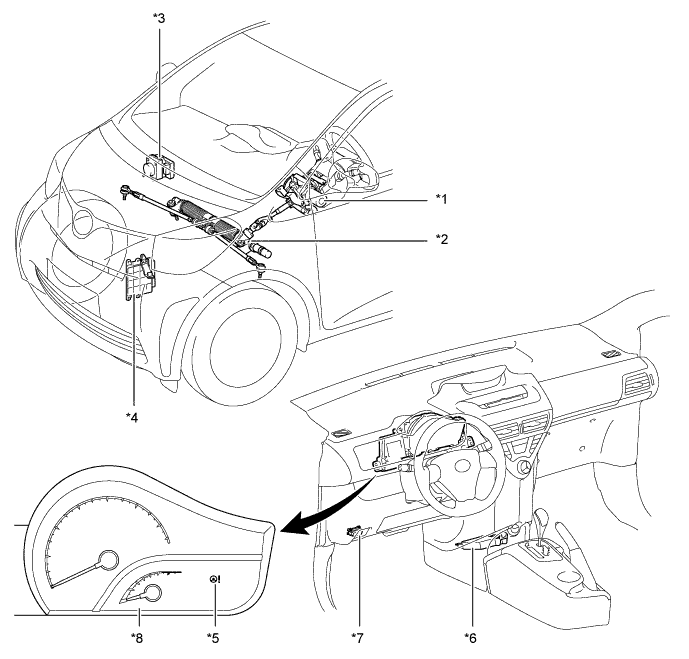

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A0116RFE01
Обозначения на рисунке
*1

  • Рулевая колонка в сборе


    • Датчик крутящего момента

    • Электродвигатель усилителя рулевого управления

    • Редуктор

    • ЭБУ рулевого управления с усилителем

 *2 Рулевой механизм в сборе
*3

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения

 *4 ECM
*5 Контрольная лампа P/S *6 Блок управления системой кондиционирования
*7 DLC3 *8 Щиток приборов в сборе
