СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A0116UIE01
Обозначения на рисунке
*1

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения

    • Датчик давления в главном цилиндре

 *2 Правый передний датчик частоты вращения
*3 Левый передний датчик частоты вращения *4 Правый задний датчик частоты вращения
*5 Левый задний датчик частоты вращения *6

  • Главный цилиндр тормозной системы в сборе


    • Датчик уровня тормозной жидкости
*7 ECM - -

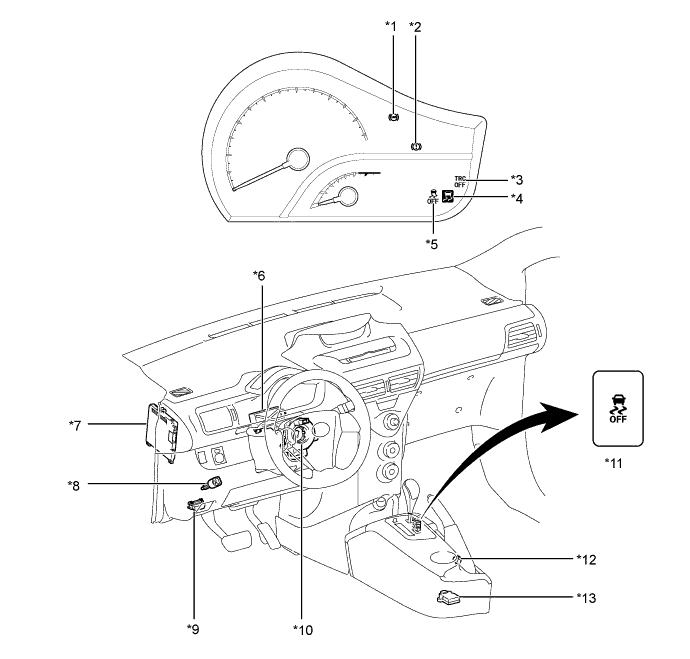

A0116C4E01
Обозначения на рисунке
*1 Контрольная лампа ABS *2 Контрольная лампа состояния тормозной системы
*3 Контрольная лампа TRC OFF *4 Контрольная лампа SLIP
*5 Контрольная лампа VSC OFF *6 ЭБУ рулевого управления с усилителем
*7 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) *8 Stop Light Switch
*9 DLC3 *10

  • Витой кабель в сборе


    • Датчик угла поворота рулевого колеса
*11 Выключатель VSC OFF *12 Выключатель стояночного тормоза
*13 Датчик рысканья - -
