СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A0116ELE01

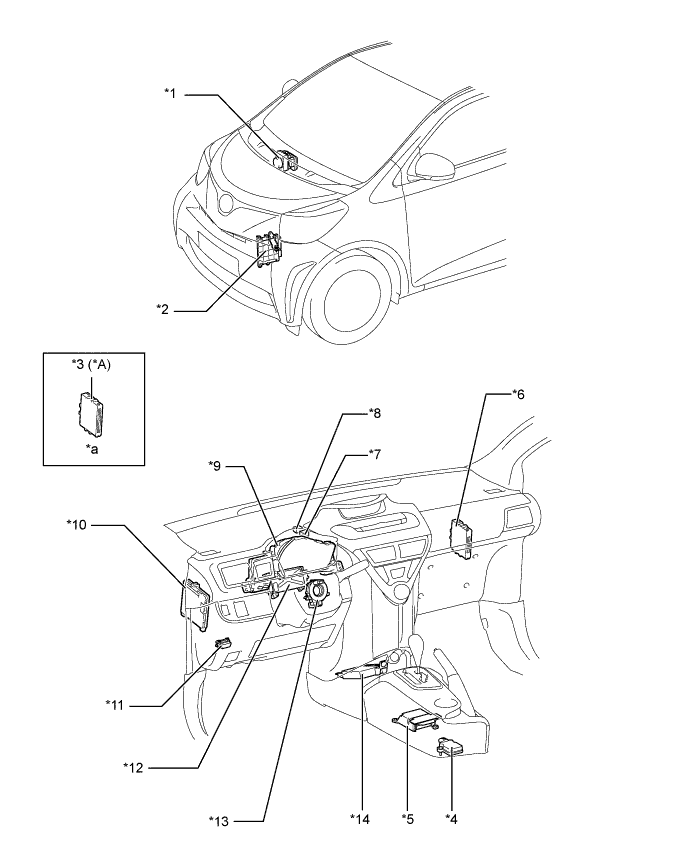

Обозначения на рисунке
*A для моделей с системой посадки и запуска - -
*1

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения

 *2 ECM
*3 ЭБУ электронного ключа зажигания в сборе *4 Датчик рысканья
*5 Блок управления системы SRS *6 ЭБУ распределения питания
*7 Разъем распределительного блока № 1 *8 Разъем распределительного блока № 2
*9

  • Щиток приборов в сборе


    • ЭБУ щитка приборов

 *10 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
*11 DLC3 *12 ЭБУ рулевого управления с усилителем
*13 Датчик угла поворота рулевого колеса *14 Блок управления системой кондиционирования
*a указания по установке детали см. в бюллетене технического обслуживания. - -
