СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

A0116JVE01

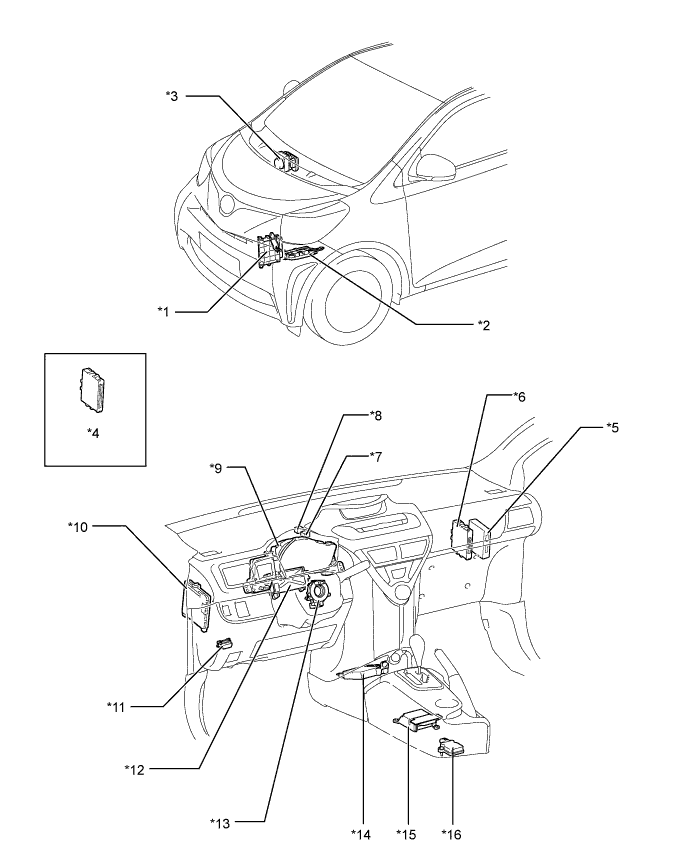

Обозначения на рисунке
*1 ECM (для моделей с двигателями 1KR-FE, 1NR-FE) *2 ECM (для моделей с двигателем 1ND-TV)
*3

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения

 *4

ЭБУ электронного ключа зажигания в сборе

(для моделей с системой посадки и запуска)
*5 ЭБУ запуска и останова двигателя (для моделей с системой запуска и останова) *6

ЭБУ распределения питания

(для моделей с двигателями 1KR-FE, 1NR-FE) / ЭБУ источника питания (для моделей с двигателем 1ND-TV Engine)
*7 Разъем распределительного блока № 1 *8 Разъем распределительного блока № 2
*9

  • Щиток приборов в сборе


    • ЭБУ щитка приборов

 *10

Главный ЭБУ кузова

(бортовой ЭБУ сети мультиплексной связи)
*11 DLC3 *12 ЭБУ рулевого управления с усилителем
*13 Датчик угла поворота рулевого колеса *14 Блок управления системой кондиционирования
*15 Блок управления системы SRS *16 Датчик рысканья
